2011年新款苹果 Mac mini 拆机组图，看新一代 Mac mini 的零件和内部构造

分类：拆机与测试
2011-8-7 00:13

评论(0)
阅读(29630)

Tags: ,

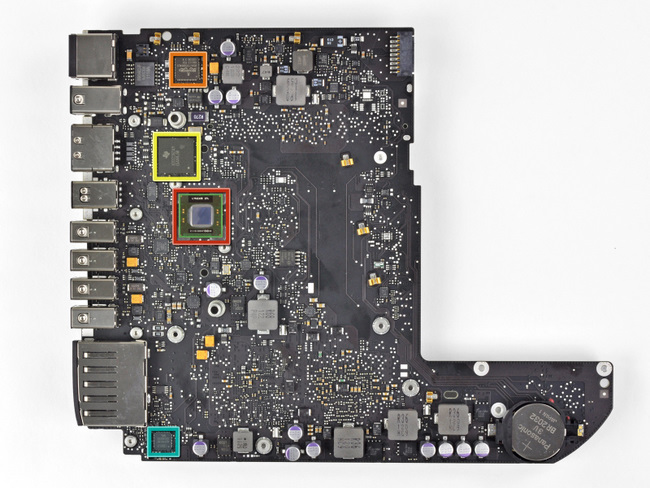

2011年新款苹果 Mac mini 的电脑主板背面芯片

    2011 年新款苹果 Mac mini 的电脑主板背面芯片，各彩色提示框内依次是
红框：Intel Thunderbolt 接口控制芯片，编号 L116IA35，和 iMac 上用的芯片一样
橙框：Broadcom BCM57765 千兆以太网控制器，集成读卡器控制器
黄框：德州仪器 XIO2211 火线控制器
绿框：Cirrus Logic 4206B 声卡

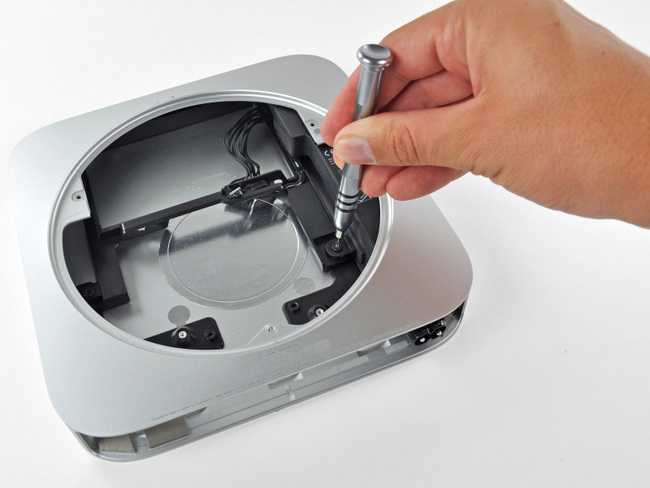

2011年新款苹果 Mac mini 的电源固定螺丝
取下 Mac mini 的电源固定螺丝，只有一颗

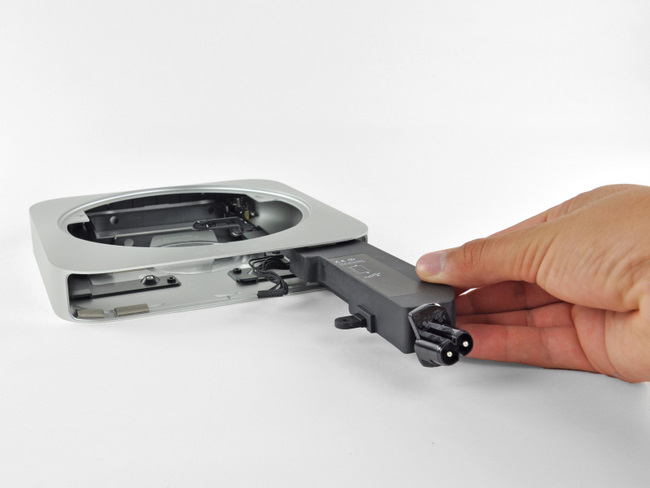

2011年新款苹果 Mac mini 的电源
抽出 Mac mini 的电源

2011年新款苹果 Mac mini 的电源

    2011 年款苹果 Mac mini 的电源特写，和上一代相同。较厚的老款白色 Mac mini 可是外置电源，那个适配器特别大，现在电源内置方便多了。

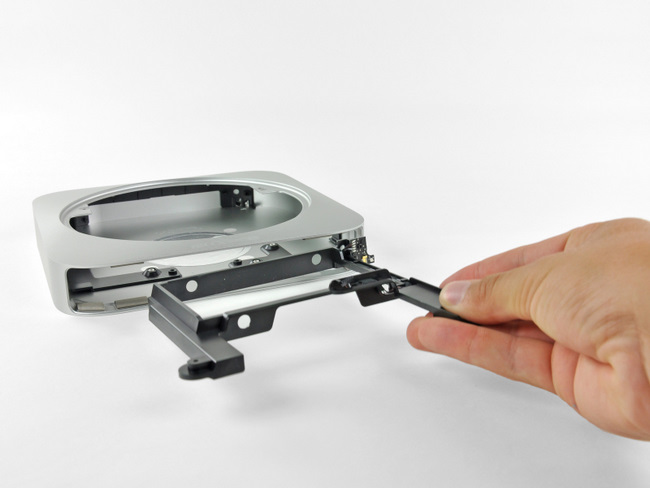

2011年新款苹果 Mac mini 的硬盘托架
抽出 Mac mini 的硬盘托架

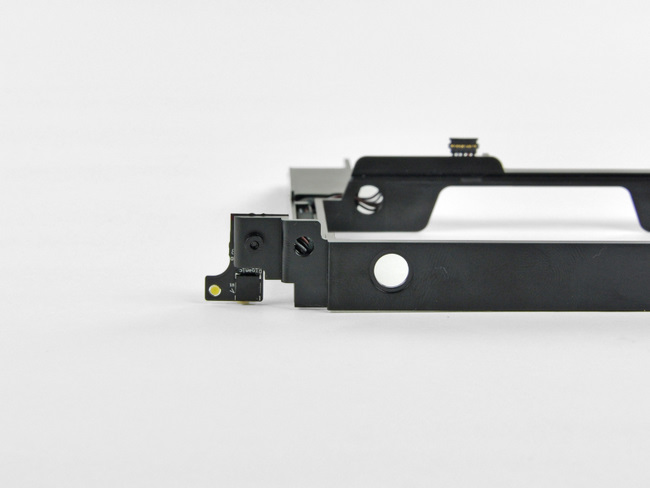

2011年新款苹果 Mac mini 的红外遥控传感器
Mac mini 的红外遥控传感器装在硬盘托架上

2011年新款苹果 Mac mini 的所有零件
拆机结束，2011 年款苹果 Mac mini 的所有零件
内文分页： [1] [2] [3] [4]
