2011年新款苹果 Mac mini 拆机组图，看新一代 Mac mini 的零件和内部构造

分类：拆机与测试
2011-8-7 00:13

评论(0)
阅读(29646)

Tags: ,

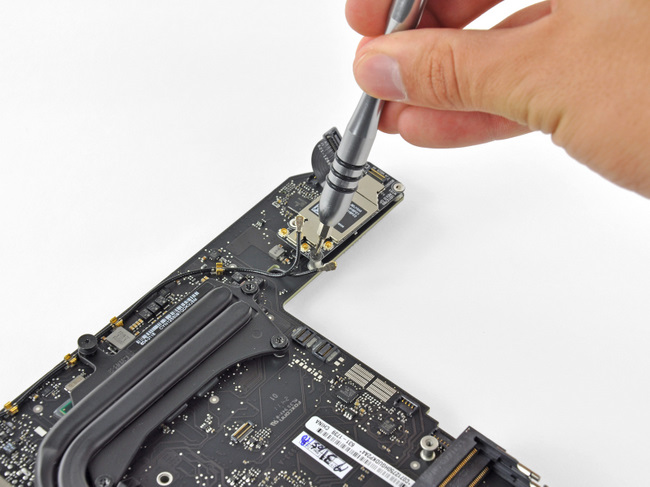

2011年新款苹果 Mac mini 的无线模块固定螺丝
拆下 Mac mini 的无线模块固定螺丝

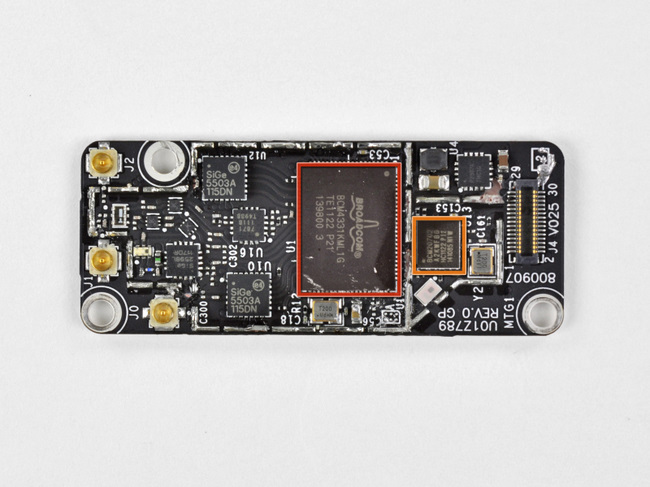

2011年新款苹果 Mac mini 的无线模块芯片特写

    2011 年款苹果 Mac mini 的无线模块芯片：红色和橙色方框标出的分别是 Broadcom BCM4331 WiFi 芯片和 BCM20702 蓝牙控制器芯片。

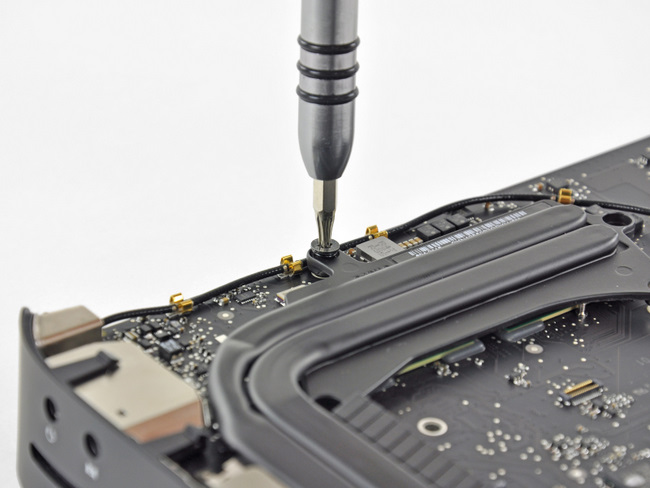

2011年新款苹果 Mac mini 的热管散热器固定螺丝

    拆下 2011 年新款苹果 Mac mini 的热管散热器固定螺丝，苹果用了 T8 螺丝上再加一颗 T6 螺丝的奇怪固定方式。先拆上面的螺丝。

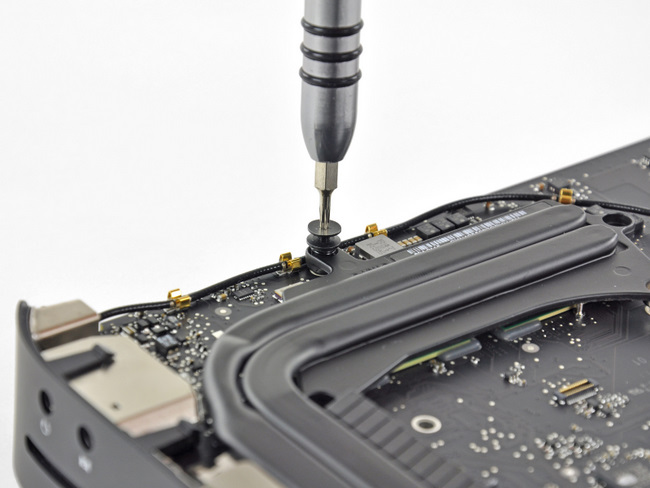

2011年新款苹果 Mac mini 的热管散热器固定螺丝
再拆下面的第二道螺丝

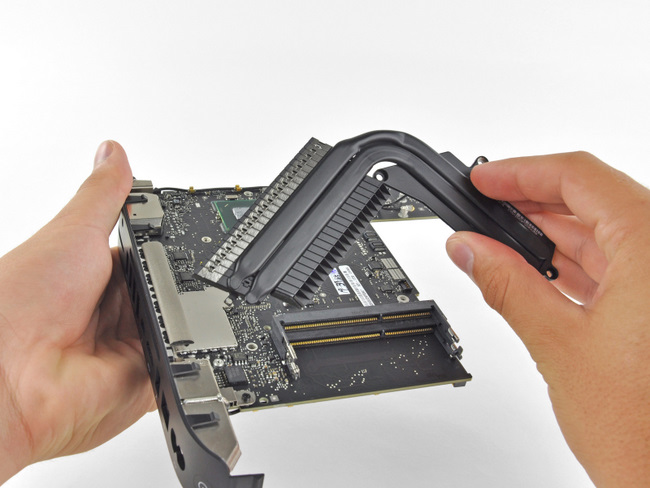

2011年新款苹果 Mac mini 的热管散热器
取下 Mac mini 的热管散热器

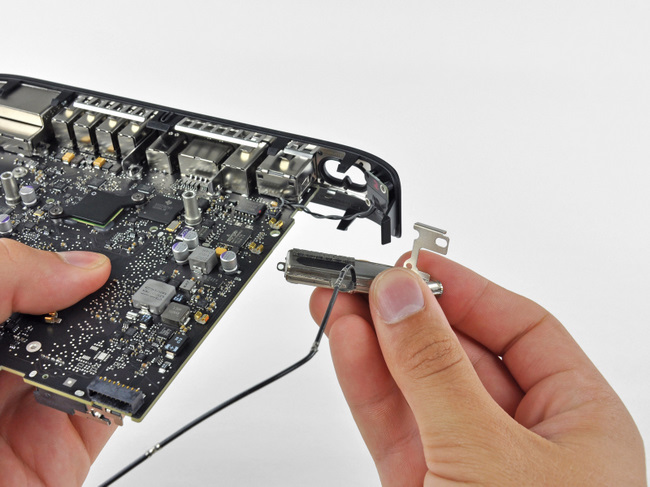

2011年新款苹果 Mac mini 的天线
取下 Mac mini 背部接口处的的天线

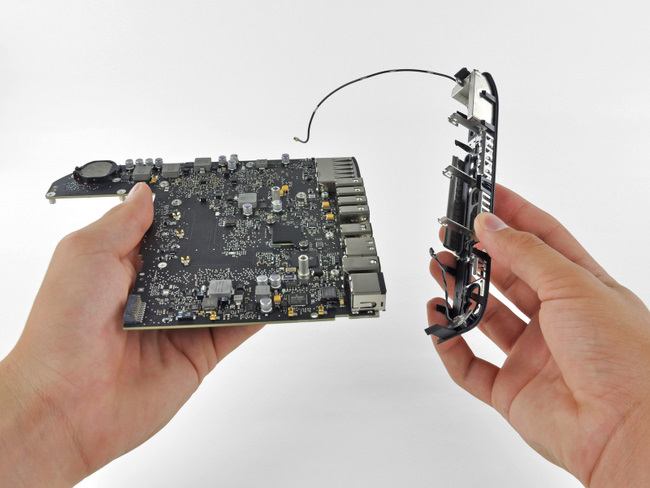

2011年新款苹果 Mac mini 的背部接口模块
取下 Mac mini 的背部接口模块

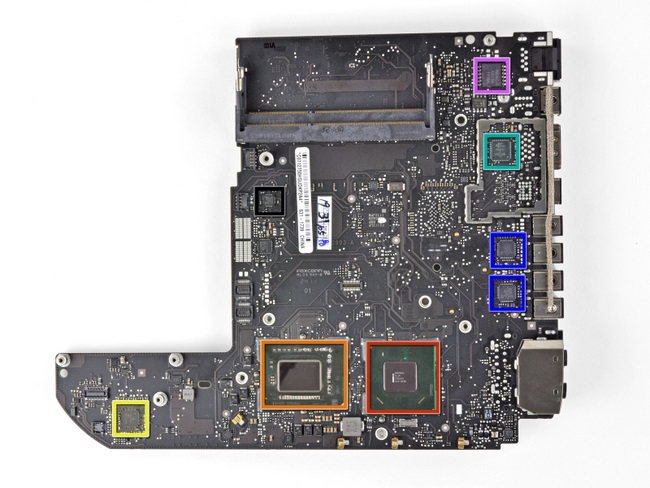

2011年新款苹果 Mac mini 的电脑主板正面芯片

    2011 年新款苹果 Mac mini 的电脑主板正面芯片，各彩色提示框内依次是
红框：Intel HM65 芯片组，编号 BD82HM65
橙框：Intel 2.3GHz 双核 Core i5 处理器，编号 V116A068
黄框：Intersil ISL6364 双 PWM 电源控制器
绿框：Parade PS8171 HDMI/DVI 电平转换器
蓝框：SMSC USB2513B USB 2.0 Hub 控制器
紫框：AELTA 8904C-F
黑框：SMSC 1428-7 系统管理总线温度传感器
内文分页： [1] [2] [3] [4]
