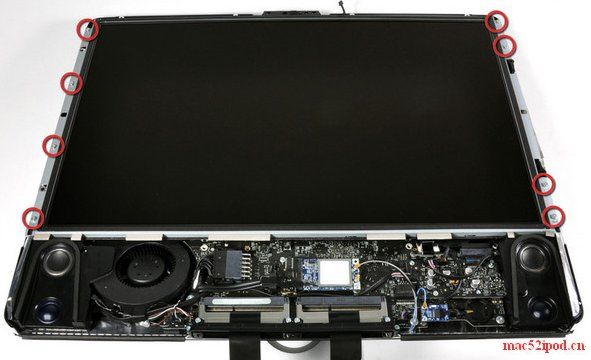

取下图中圈出的新一代苹果iMac液晶屏边框固定螺丝

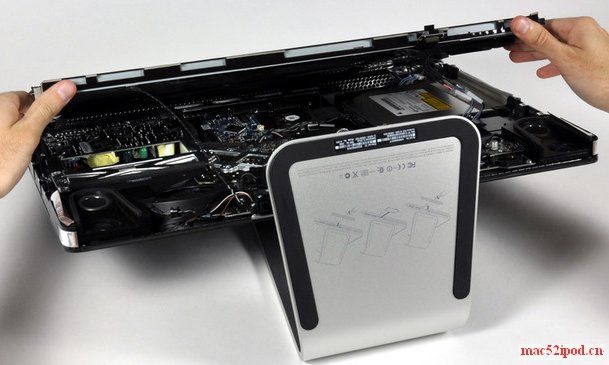

取下液晶屏。由于是最低配置，所以这台苹果iMac没有采用LED背光而是用4条CCFL背光灯管，液晶面板型号为友达M302EW02---TN屏----24寸的应该是LG-飞利浦的IPS面板。

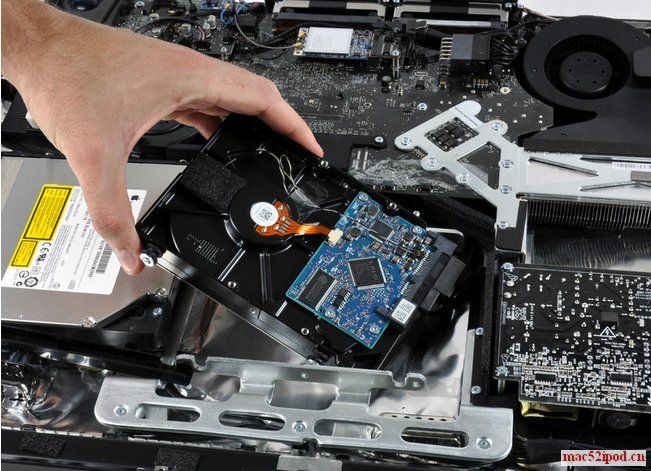

新一代苹果iMac的硬盘---iMac的CPU、主板、显卡等都是笔记本部件，但硬盘是台式机的3.5寸7200转硬盘。

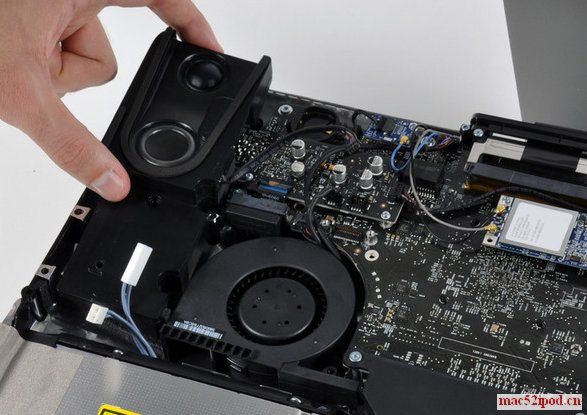

新一代苹果iMac两侧各有一个音箱，此外，画面上还能看到散热风扇。

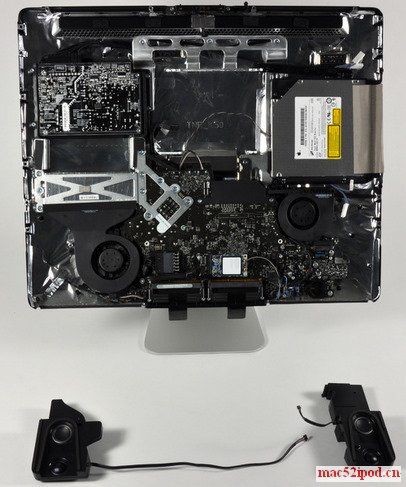

拆下音箱后的新一代苹果iMac内部一览

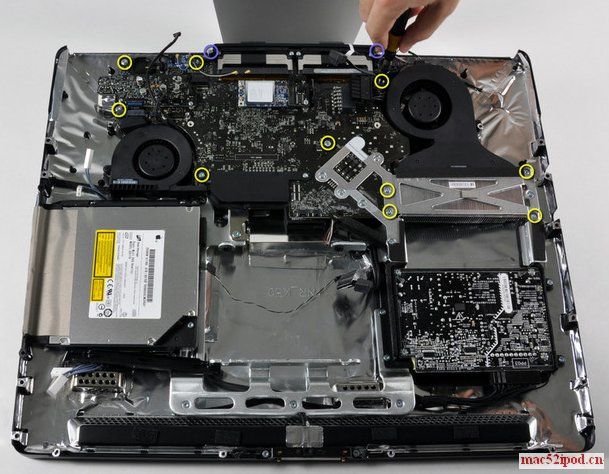

继续卸螺丝---这次12颗---还是图中画圈处

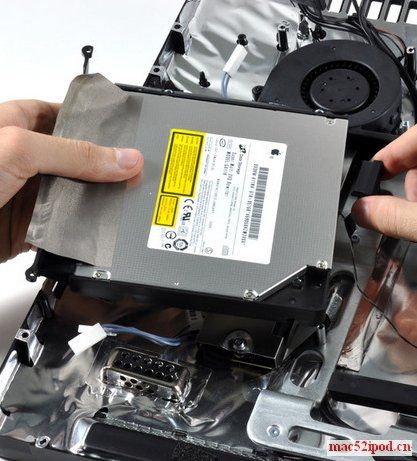

新一代苹果iMac光驱---笔记本光驱，日立LG制造12.7mm SATA 8x吸盘式DVD刻录机。

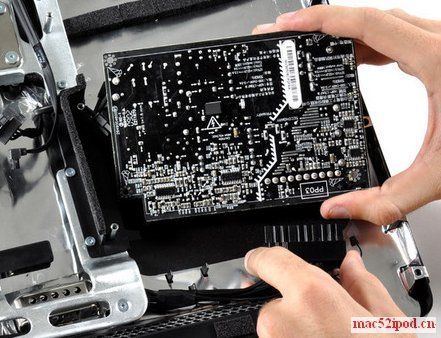

新一代苹果iMac电源模块，位于主板左上方

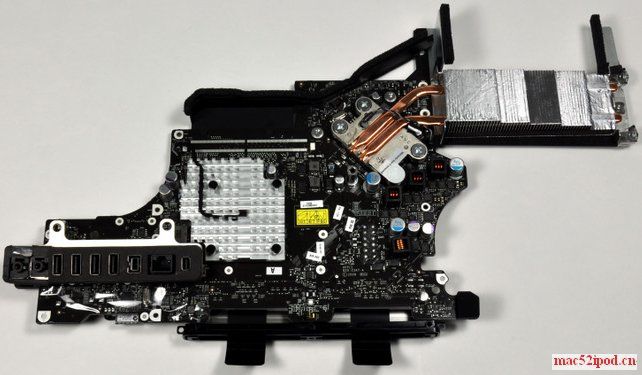

新一代苹果iMac电脑主板--正面。热管散热器下方是45纳米制程、主频2.66GHz的intel笔记本CPU；铝散热片下是北桥和GPU--Nvida  9400M

新一代苹果iMac电脑主板--背面

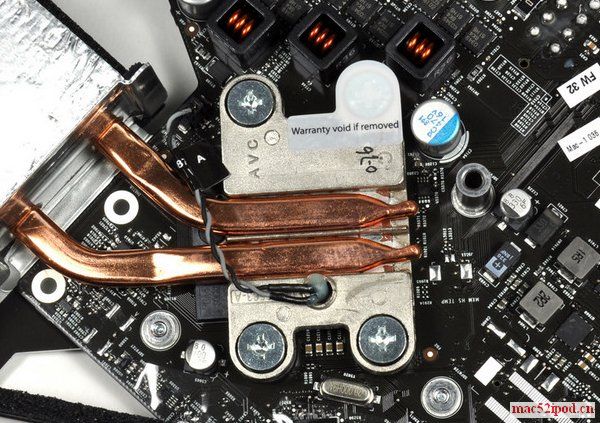

新一代苹果iMac的CPU供电与散热部分特写：封闭电感、固态电容、AVC的热管散热器。

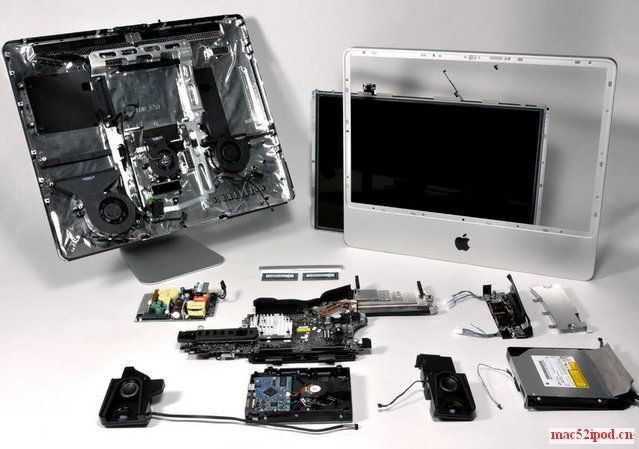

新一代苹果iMac台式一体机拆解后的零件全家福
