新一代苹果iMac拆解/拆机组图

分类:拆机与测试
2009-3-10 01:36

评论(0)
阅读(69112)

Tags: ,
前几天刚说了《苹果台式电脑集体换代》,就有人开始拆机。继《新款苹果电脑Mac  Mini拆机》之后,今天来一组一代苹果iMac拆机组图,看看iMac的内部构造和所用零件。
新一代苹果电脑iMac拆解/拆机组图(28P)

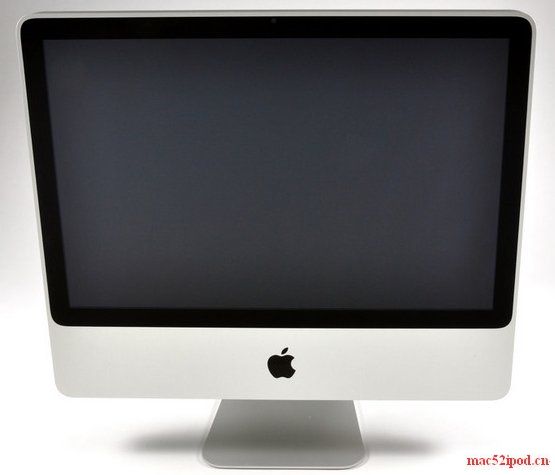

主角登场:新一代20寸苹果iMac台式一体机。顺便说一句:新一代苹果iMac分为20寸、24寸和集成显卡、独立显卡几种。这次拆的自然是最便宜的----20寸集成显卡型苹果iMac。

新一代苹果电脑iMac拆解/拆机组图(28P)

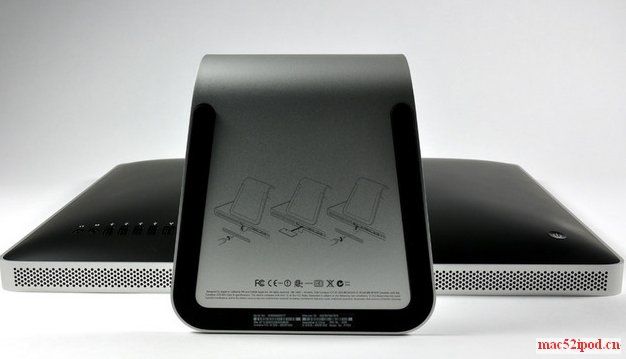

新款苹果iMac台式一体机底座特写,上面画的3副图片是更换内存说明指导。

新一代苹果电脑iMac拆解/拆机组图(28P)

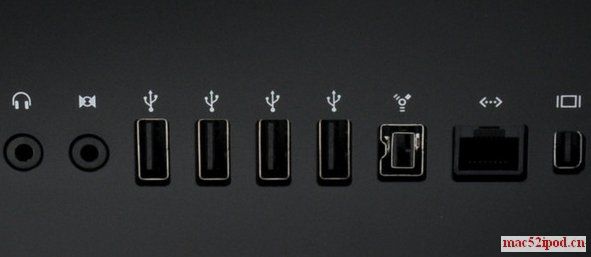

新一代苹果iMac背部接口特写照片,与上一代苹果iMac相比,少了FireWire 400,增加了Mini DisplayPort。

新一代苹果电脑iMac拆解/拆机组图(28P)

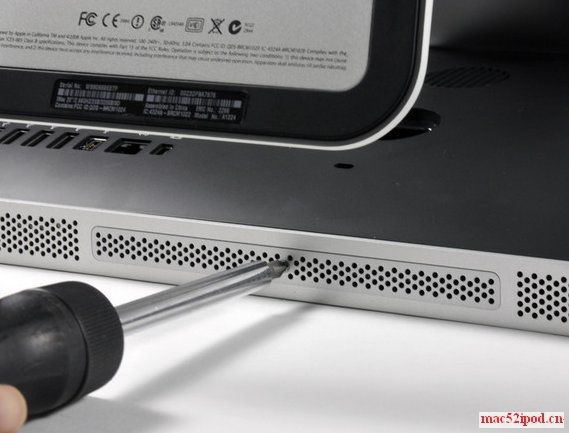

开始拆机了,苹果电脑的外壳极度简洁平顺,找不到螺栓和接缝----除了这个位于内存仓护板处的螺丝。
新一代苹果电脑iMac拆解/拆机组图(28P)

取出新一代苹果iMac内存,内存应该是最常升级的硬件了,所以苹果电脑的内存条都设置在很容易插拔的位置。

新一代苹果电脑iMac拆解/拆机组图(28P)

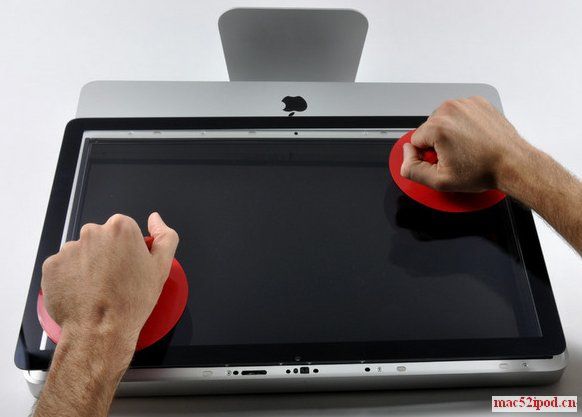

用吸盘取下新一代苹果iMac屏幕外侧玻璃板,前面说过苹果电脑外部看不到螺丝---这层玻璃保护罩是用磁力吸在机身上的----直接取就行。


新一代苹果电脑iMac拆解/拆机组图(28P)

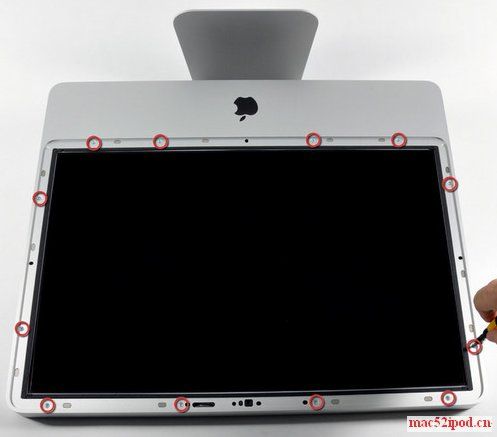

取下玻璃后就可以拆卸螺丝了,苹果iMac的“第一批”螺丝位于图中圆圈勾画处


新一代苹果电脑iMac拆解/拆机组图(28P)

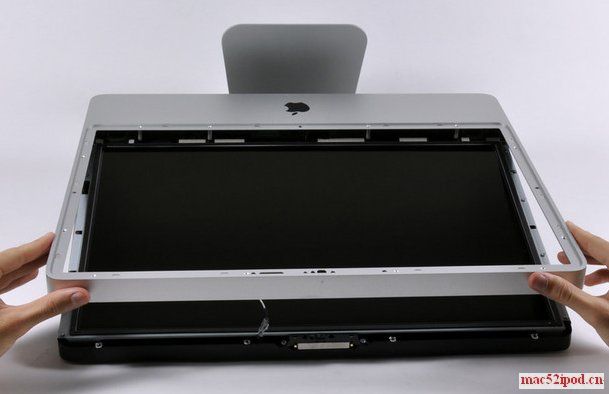

螺丝取下后,就可以拆下新一代苹果iMac台式一体机的铝合金外壳了

新一代苹果电脑iMac拆解/拆机组图(28P)

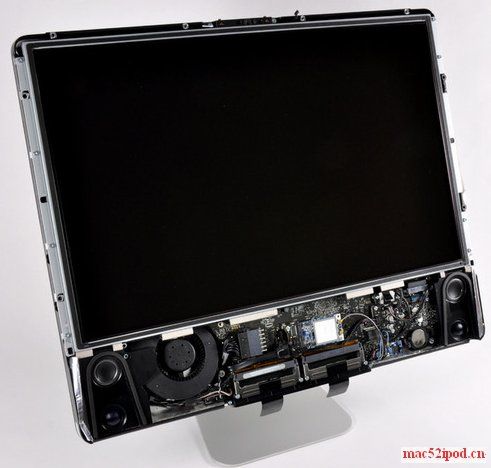

新一代苹果iMac台式一体机内部初印象

新一代苹果电脑iMac拆解/拆机组图(28P)

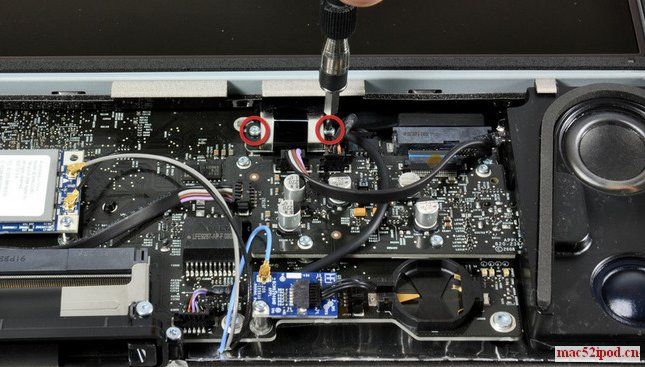

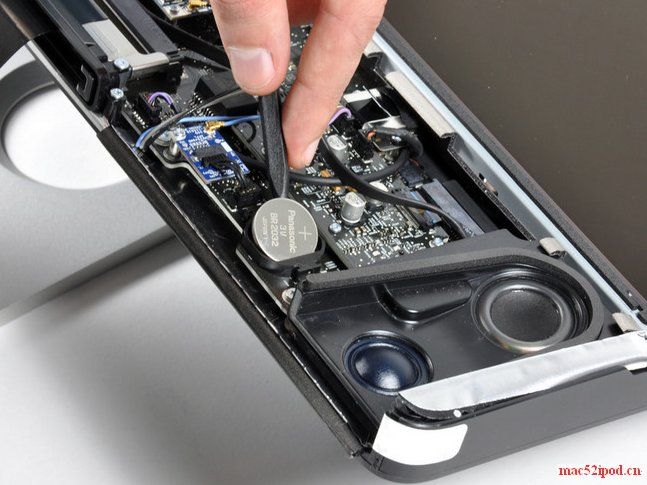

取下苹果iMac的主板电池

新一代苹果电脑iMac拆解/拆机组图(28P)
