昨天介绍了新一代苹果台式机,今天“maccminicolo”网站就有人放出了新一代苹果电脑Mac  Mini的开箱和拆机组图。看看饼干盒大小的新一代的苹果Mac Mini电脑内部结构吧。新一代苹果电脑Mac  Mini的开箱和拆机组图如下(照片较多,加载请耐心)
新一代苹果电脑Mac Mini的开箱和拆机组图
首先来看包装,左侧是苹果Mac OS X Leopard光盘的包装盒,右侧是新版苹果电脑Mac Mini包装盒。苹果宣称新Mac  mini的包装尺寸减小了31%,可以提高运输效率更加环保。

新一代苹果电脑Mac Mini的开箱和拆机组图
新版苹果电脑Mac Mini包装盒

新一代苹果电脑Mac Mini的开箱和拆机组图

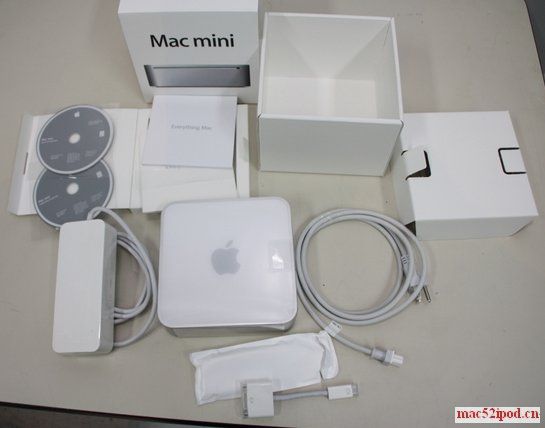

新版苹果电脑Mac Mini包装盒内部件大全:主机、电源/电源线、系统光盘、视频转接线、说明书等等。
新一代苹果电脑Mac Mini的开箱和拆机组图

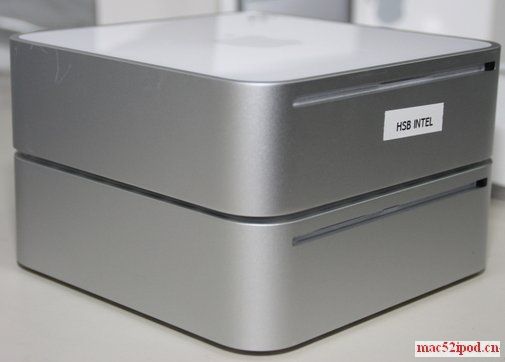

新旧2代苹果电脑Mac Mini对比,虽然都是铝合金外壳,但新一代的做工和手感有所进步。

新一代苹果电脑Mac Mini的开箱和拆机组图

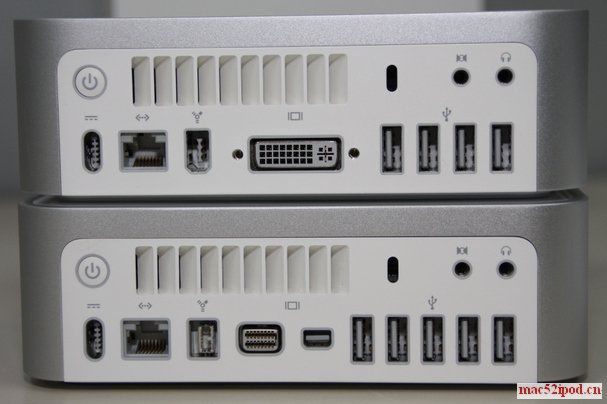

新旧2代苹果电脑Mac Mini对比,下方为新一代Mac Mini。多了一个USB接口、火线400升级至火线800,一个标准DVI接口变成了一个Mini  DVI和一个Mini DisplayPort,而且2个视频接口可以同时外接2台显示器。

新一代苹果电脑Mac Mini的开箱和拆机组图

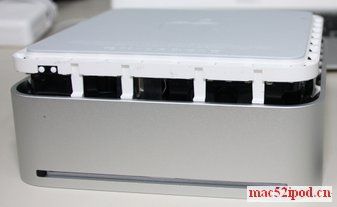

开始拆机,从Mac Mini底盖敲开。

新一代苹果电脑Mac Mini的开箱和拆机组图

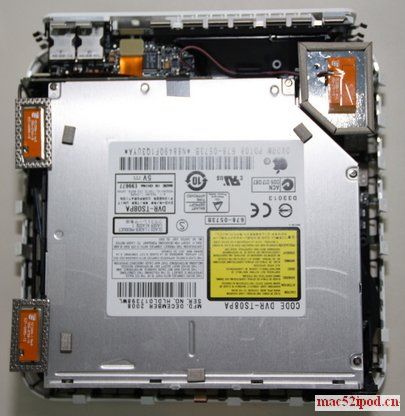

从上方看,占据绝大部分面积的是光驱。三个角落露出的红色零件分别为WiFi无线网络和蓝牙天线。

新一代苹果电脑Mac Mini的开箱和拆机组图

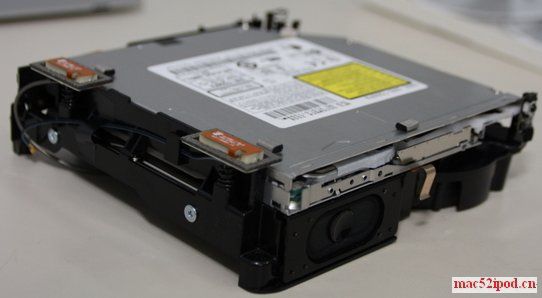

苹果电脑新版Mac Mini上半部分,包括光驱、硬盘、风扇、扬声器等等。拿下它就能看到主板了。

新一代苹果电脑Mac Mini的开箱和拆机组图

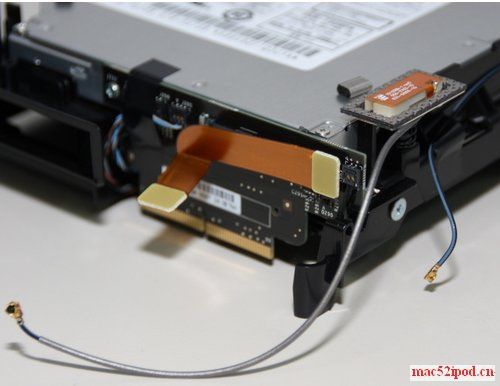

拿起新版Mac Mini上半部分时,连接天线的三根电缆会自行断开,所以你要小心留意它们原来连在哪里。

新一代苹果电脑Mac Mini的开箱和拆机组图

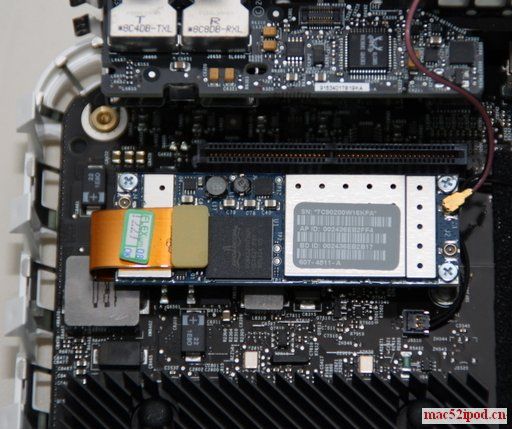

新版苹果电脑Mac Mini的无线网卡

新一代苹果电脑Mac Mini的开箱和拆机组图

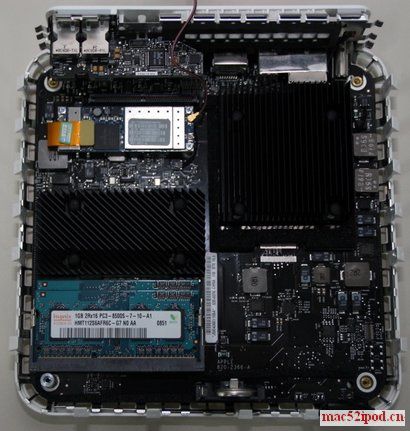

新版苹果电脑Mac Mini主板俯视图,两块散热片下方应当是Intel Core 2 Duo CPU和GeForce 9400M显卡/北桥芯片组。左下方绿色的是2条DDR3内存。

散热会不会有问题啊?空间实在太小了。。。。pig
bmwmengwei 回复于 2009-7-4 13:48
Mini是除了Mac Pro以外散热最好的苹果电脑
