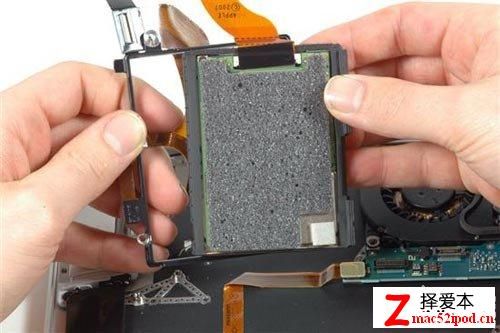

拔掉电缆后,可将电脑硬盘取出。自行更换硬盘当然是可行的,只是稍微麻烦了一点。

苹果MacBook Air笔记本电脑拆解

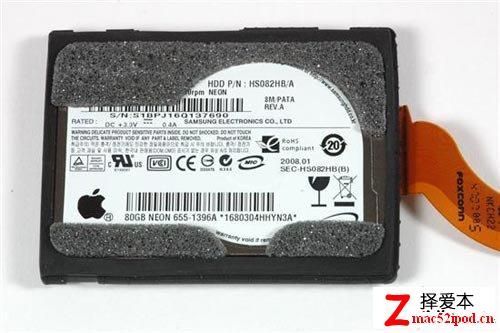

苹果MacbookAir标配的三星80GB 4200RPM PATA 1.8寸硬盘,和80GB iPod classic中使用的硬盘完全一样,厚度仅5mm。80GB是目前单碟1.8寸电脑硬盘的最大容量型号。

苹果MacBook Air笔记本电脑拆解

苹果MacbookAir主管发声的电路板居于电脑键盘方向键下方,同时输出到20mm扬声器和电脑右侧的3.5mm耳机接口,使用Realtek ALC885芯片。

苹果MacBook Air笔记本电脑拆解

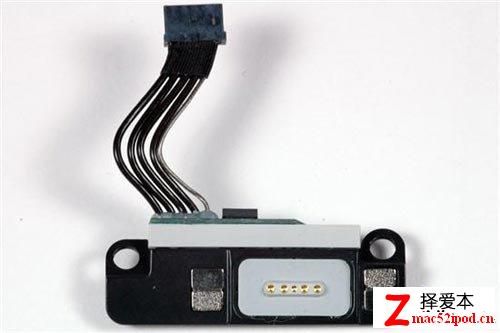

电源接口模块,共有6块磁石支持磁性插拔功能,四块位于接口后方,两块分置于两侧。

苹果MacBook Air笔记本电脑拆解

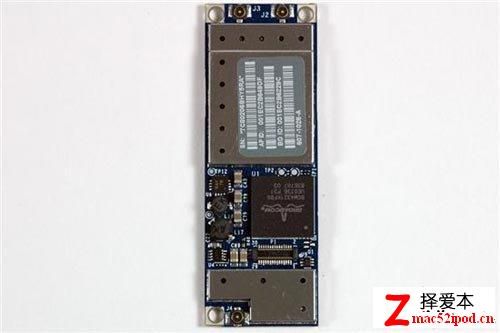

无线网络模块,包括Broadcom 802.11 n芯片BCM4321KFBG,背面还有一颗芯片标号为BCM94321COEX2。另有两颗芯片在金属屏蔽罩下。

苹果MacBook Air笔记本电脑拆解

下页继续

内文分页: [1] [2] [3] [4]
