前两天刚说的《带摄像头和收音机录音机的新款苹果iPod Nano》,今天从ifixit转一篇09新款苹果iPod Nano拆解过程组图吧,看看Apple用的什么零件和加工工艺给Nano这款本次改进最大的苹果iPod。图片较多,20多张,加载时请耐心
09新款苹果iPod Nano包装盒

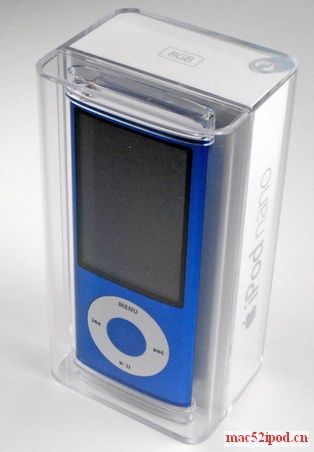

包装盒里的09新款苹果iPod Nano

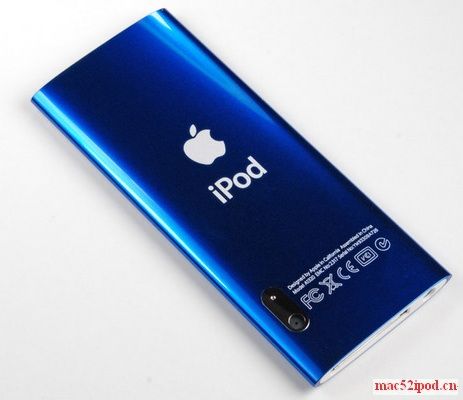

09新款苹果iPod Nano背面特写
09新款苹果iPod Nano背面特写

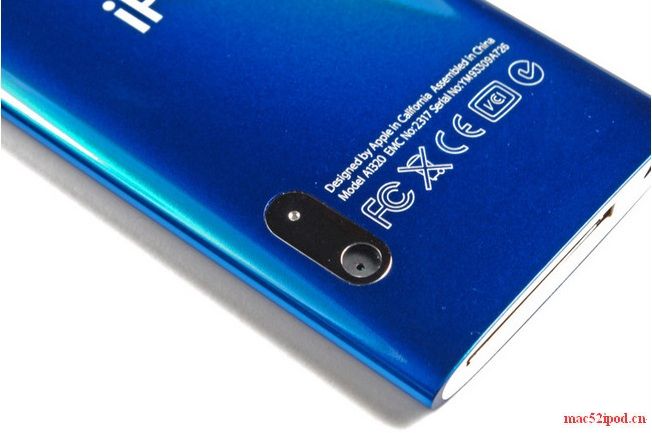

09新款苹果iPod Nano摄像头特写
09新款苹果iPod Nano摄像头特写,支持640*480分辨率的H.264视频拍摄

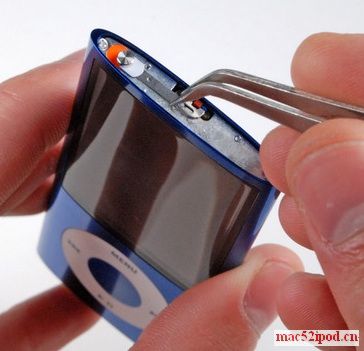

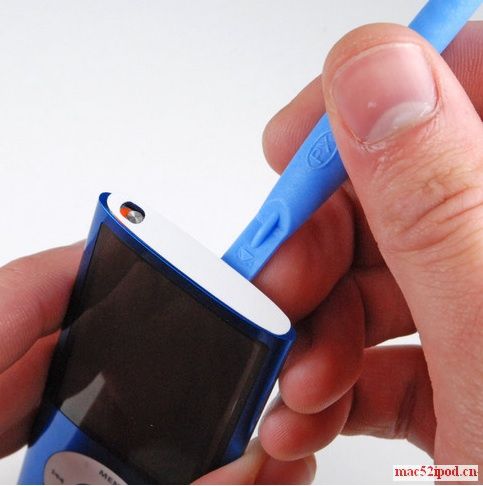

09新款苹果iPod Nano拆解及零件组图:撬开外壳
撬开苹果iPod Nano外壳,没办法,iPod最外侧没螺丝,只能撬开。

09新款苹果iPod Nano拆解及零件组图:露出底部螺丝
撬开苹果iPod Nano的外壳后,你会看到3颗螺丝

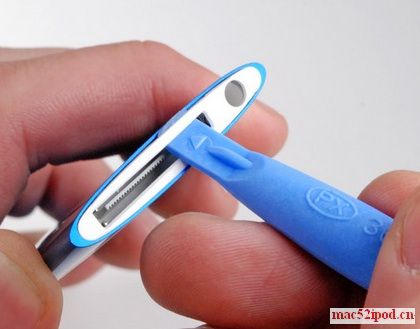

09新款苹果iPod Nano拆解及零件组图:撬开外壳
撬开苹果iPod Nano的另一侧外壳

09新款苹果iPod Nano拆解及零件组图:露出锁机开关
这个小滑块就是新款苹果iPod Nano的锁定机构“Hold”键

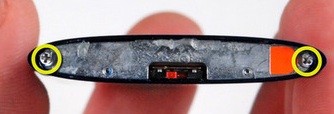

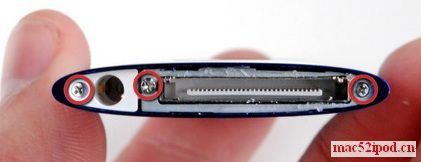

09新款苹果iPod Nano拆解及零件组图:另一端的2颗螺丝
09款苹果iPod Nano另一端的2颗螺丝

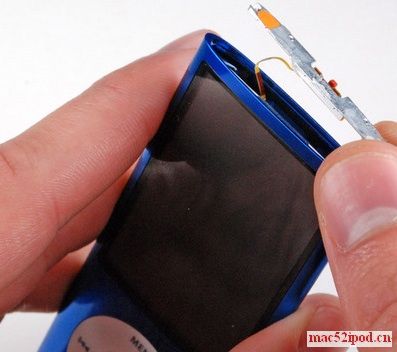

09新款苹果iPod Nano拆解及零件组图:取下顶部金属盖板
取下09款苹果iPod Nano的顶部金属盖板,数据线是连接上面提到的“Hold”滑块与主板的

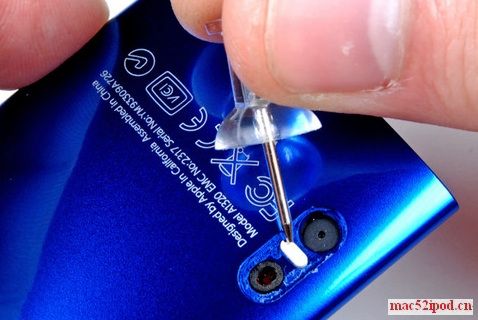

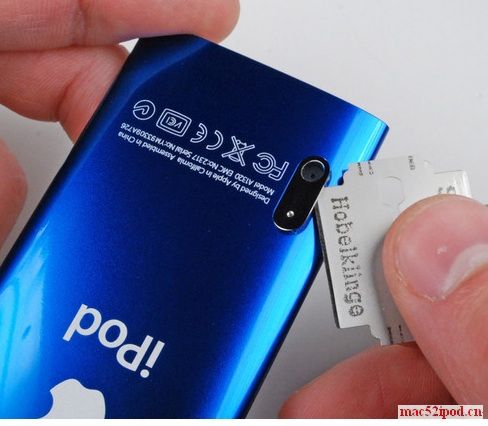

09新款苹果iPod Nano拆解及零件组图:撬开摄像头
撬开09款苹果iPod Nano的摄像头保护

09新款苹果iPod Nano拆解及零件组图:取下白色卡子
取下这个卡子

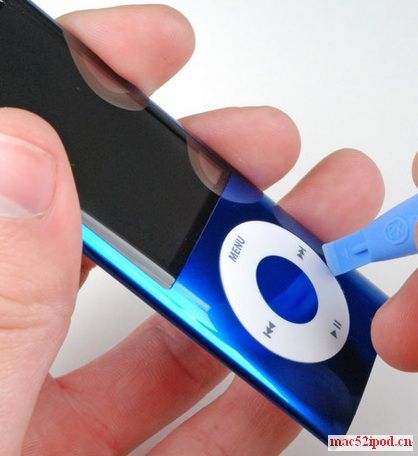

09新款苹果iPod Nano拆解及零件组图:撬下控制圆盘
撬下苹果iPod的标志:圆形控制盘

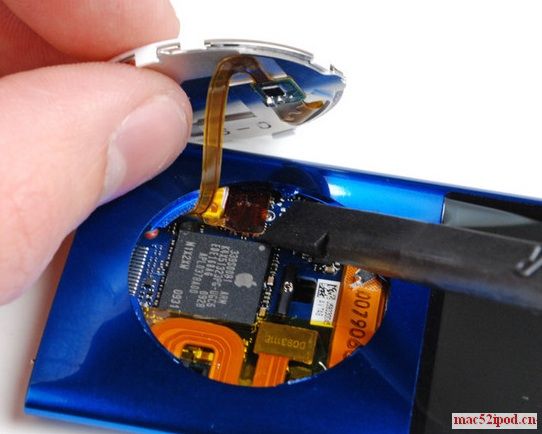

09新款苹果iPod Nano拆解及零件组图:拆下控制转盘
拆下iPod Nano控制转盘,又是排线,不过比上次那个“Hold”键的宽多了

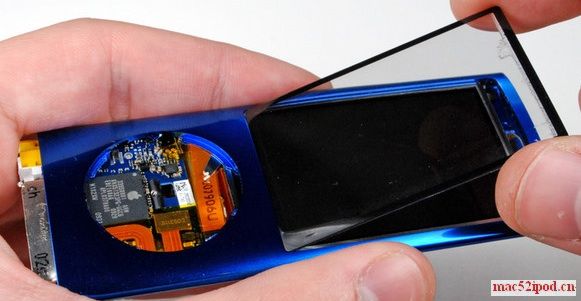

09新款苹果iPod Nano拆解及零件组图:拆下屏幕保护罩
拆下09款苹果iPod Nano的屏幕保护罩

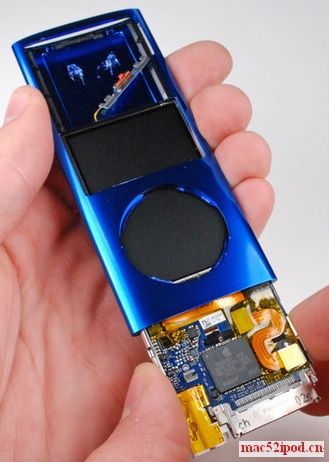

09新款苹果iPod Nano拆解及零件组图:抽出主板
抽出09版苹果iPod Nano的主板,iPod的集成度很高,所以虽然只是靠粘胶固定,抽出主板时也会很费力

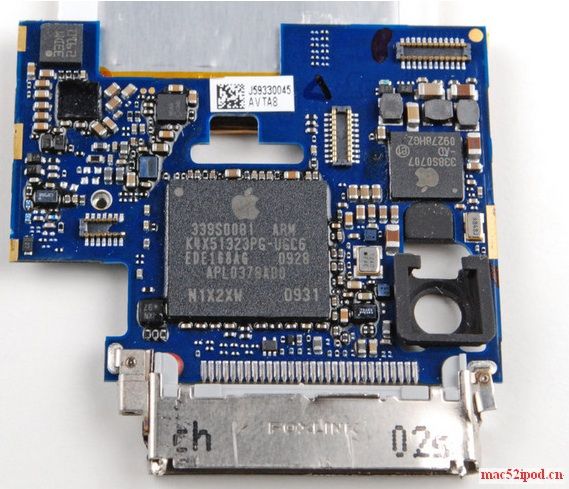

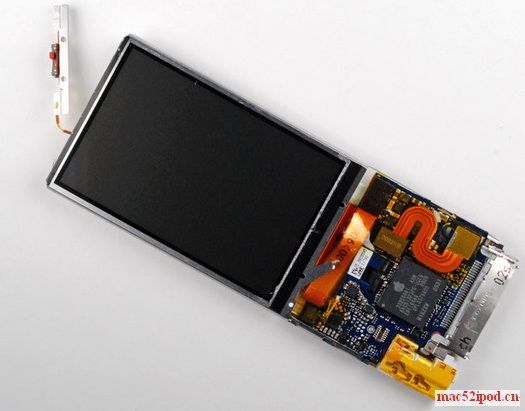

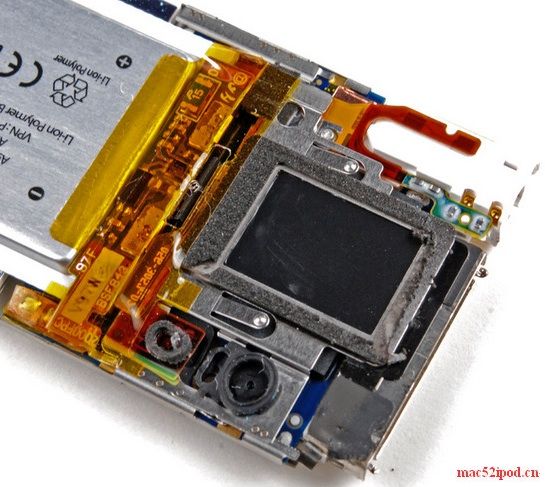

09新款苹果iPod Nano拆解及零件组图:主板全览
09新款苹果iPod Nano主板全览

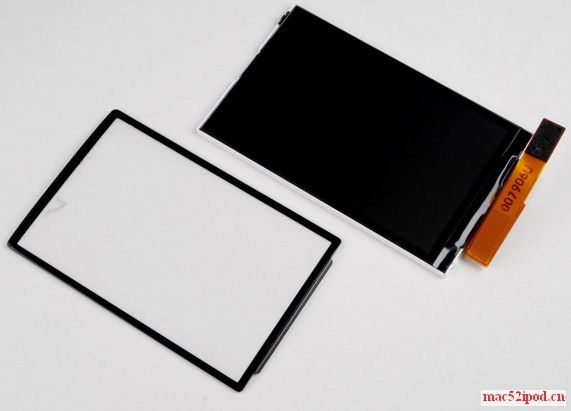

09新款苹果iPod Nano拆解及零件组图:屏幕特写
09新款苹果iPod Nano液晶屏特写,2.2寸,分辨率240*376

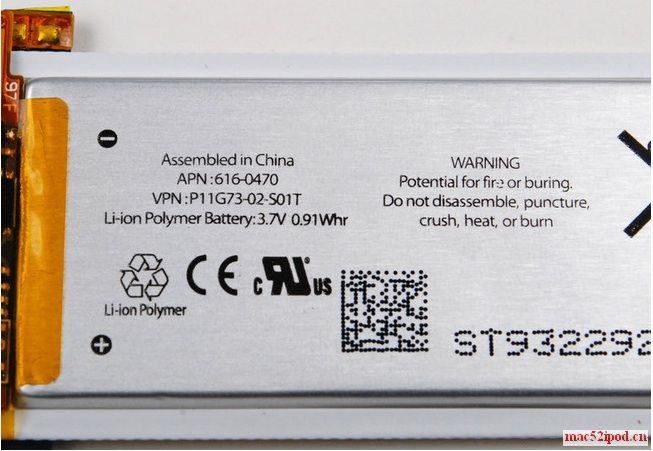

09新款苹果iPod Nano拆解及零件组图:锂聚合物电池特写
09新款苹果iPod Nano锂聚合物电池特写,电压3.7V、电量0.91Whr

09新款苹果iPod Nano拆解及零件组图:外放喇叭扬声器
09新款苹果iPod Nano新增的功能:外放喇叭--扬声器特写

09新款苹果iPod Nano拆解及零件组图:摄像头与排线
09新款苹果iPod Nano的摄像头与排线、接口

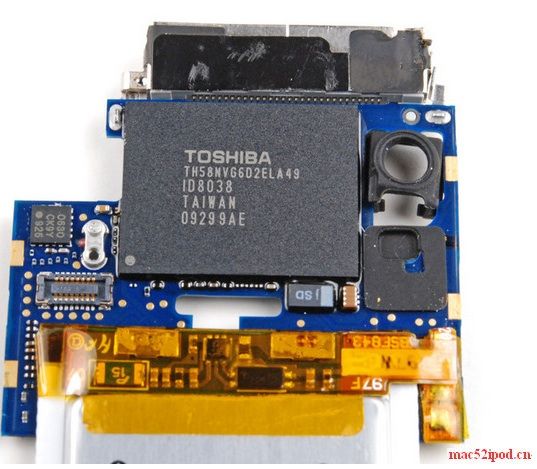

09新款苹果iPod Nano拆解及零件组图:Flash存储芯片,东芝的
09新款苹果iPod Nano的Flash存储芯片,东芝的,台湾制造

09新款苹果iPod Nano拆解及零件组图:主处理器,ARM架构
09新款苹果iPod Nano的主芯片,ARM处理器

09新款苹果iPod Nano拆解及零件组图
09新款苹果iPod Nano拆解后的所有零件全家福
