苹果电脑MagicMouse鼠标拆解,零件和构造组图

分类:拆机与测试
2009-12-17 00:06

评论(2)
阅读(27191)

Tags:
作为苹果电脑Mighty Mouse鼠标的换代产品,Apple将新一代鼠标命名为“MagicMouse”(魔力鼠?^_^)既新款iMac拆机Macbook拆机之后,我们拆解新一代的苹果电脑鼠标:MagicMouse,看看它的内部结构和零件。

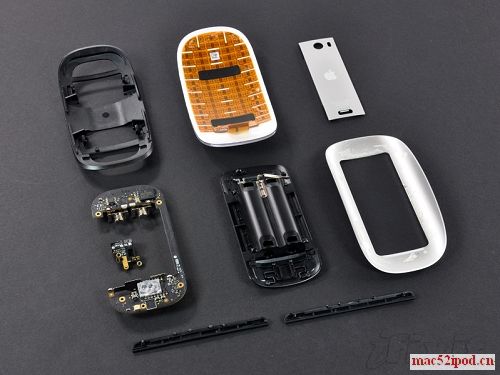

苹果电脑MagicMouse鼠标的所有零件
苹果电脑MagicMouse鼠标的所有零件

照片很多,加载请耐心。转自iFixit

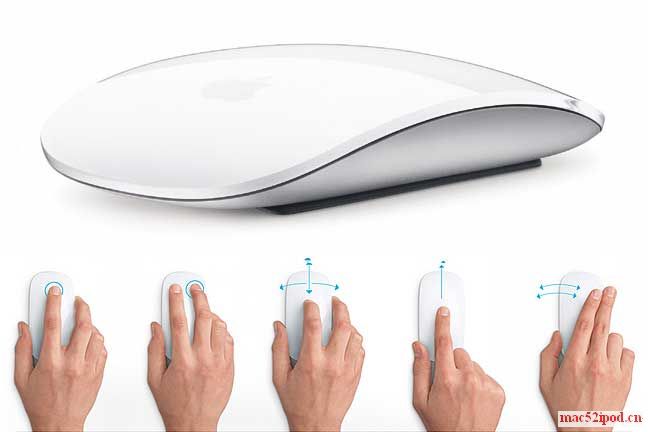

苹果电脑MagicMouse鼠标
苹果电脑MagicMouse鼠标

苹果MagicMouse鼠标是没有滚轮的,靠多点触控操作。具体操控介绍(图文+视频),请看苹果官方网站教程…http://www.apple.com.cn/magicmouse

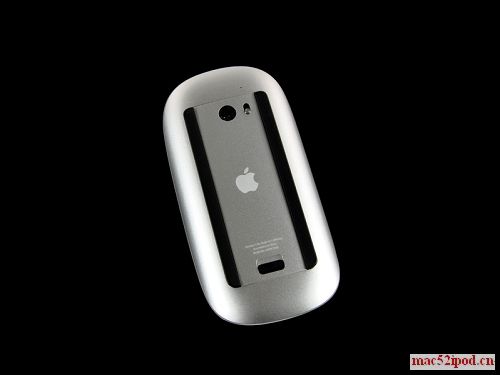

苹果电脑MagicMouse鼠标底部
苹果电脑MagicMouse鼠标底部升级为铝合金材质,两侧的长条用于提高滑动平顺性,下部那个黑色小卡子用于打开电池仓

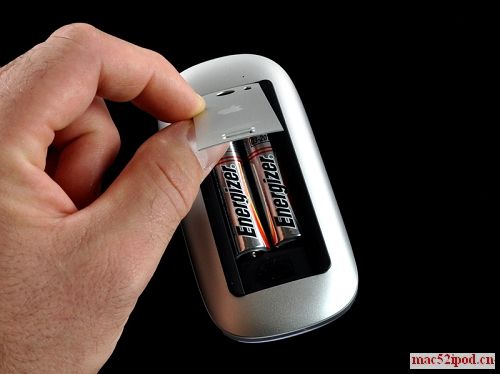

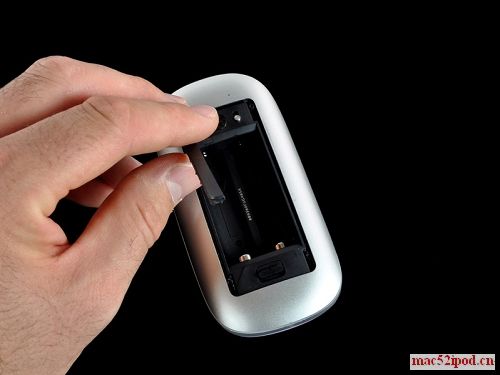

苹果电脑MagicMouse鼠标电池仓
苹果电脑MagicMouse鼠标使用2节5号AA电池,根据上一代Mighty Mouse鼠标的经验,装一节电池也能用

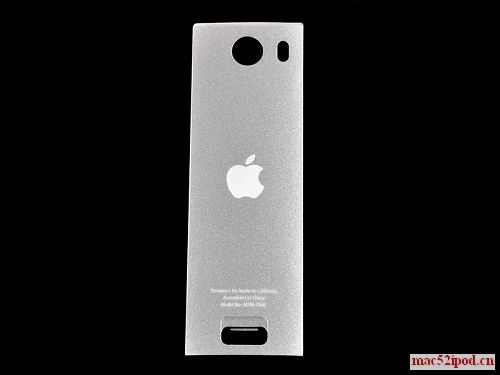

苹果电脑MagicMouse鼠标
苹果电脑MagicMouse鼠标的电池盖,上面是激光透镜,下面是卡子

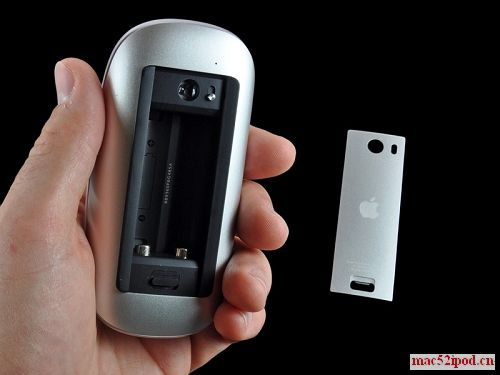

苹果电脑MagicMouse鼠标
苹果电脑MagicMouse鼠标的尺寸,手握起来感觉还行

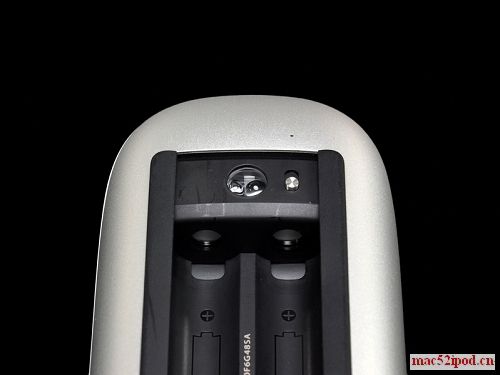

苹果电脑MagicMouse鼠标的激光定位引擎
苹果电脑MagicMouse鼠标的激光定位引擎

苹果电脑MagicMouse鼠标
开始拆解,拆下苹果MagicMouse鼠标两侧的长条垫脚

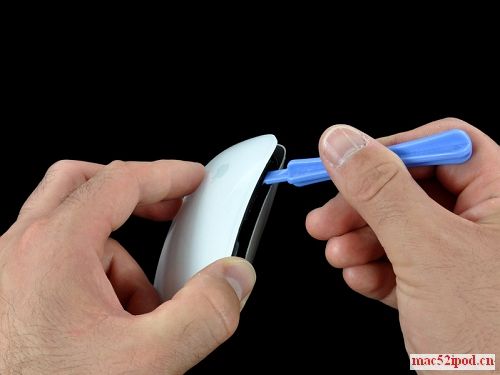

拆解苹果电脑MagicMouse鼠标
撬开苹果MagicMouse鼠标,苹果的产品基本看不到螺丝了,打开基本靠撬

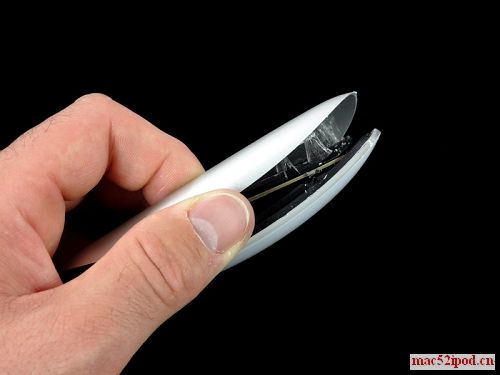

苹果电脑MagicMouse鼠标内部的胶水
果然,没有螺丝的苹果MagicMouse鼠标,是靠胶粘接的
下页继续
内文分页: [1] [2]
