前几天写了《09款新一代苹果iMac台式机介绍》,今天从iFixit转一下新款苹果iMac的拆解组图吧,从拆机图里看看苹果iMac台式机的零件和内部构造。照片较多,加载请耐心,分3页。
苹果电脑iMac一体机
苹果iMac台式机……再强调一遍,这不是显示器,是一体机。

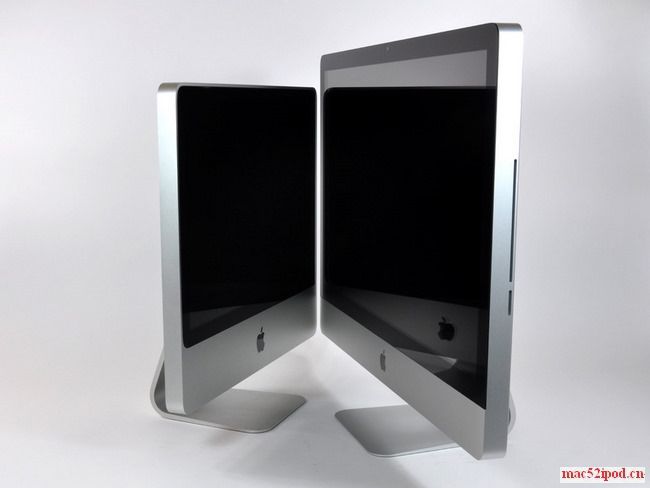

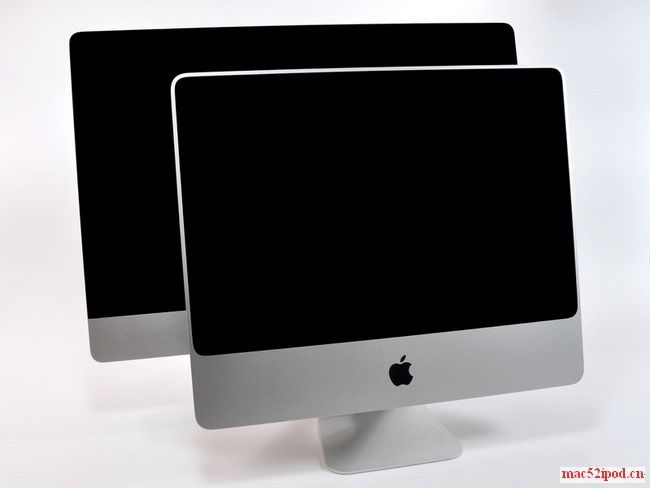

20寸的老款iMac和27寸新款iMac对比照片
20寸的老款iMac和27寸新款iMac对比……屏幕大多了

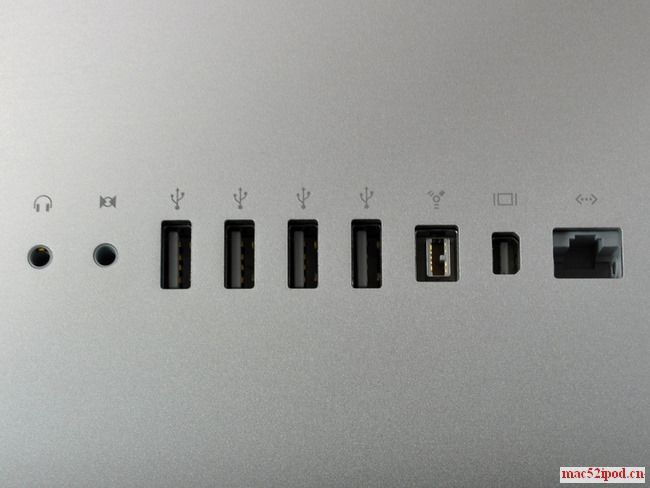

09款苹果iMac台式机背部接口照片
09款苹果iMac台式机背部接口,从左到右:音频输入/输出,USB,FireWire(火线)800,Mini DisplayPort视频接口(支持输出/输入)和千兆以太网接口。
09款苹果iMac一体机拆解

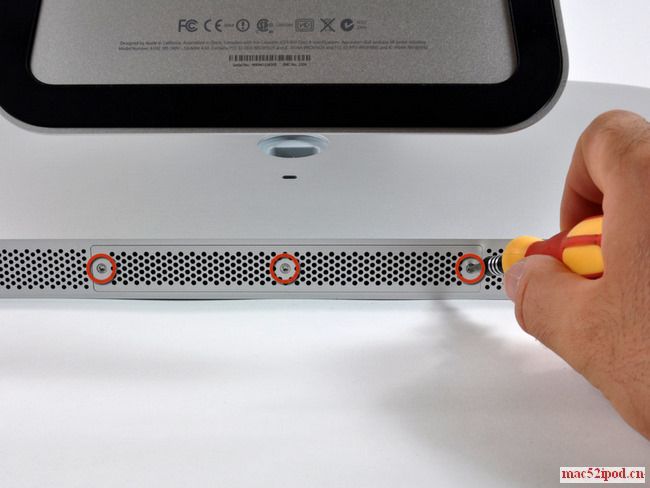

拧下苹果iMac底部(红圈标记是图片后期加上的)的螺丝,打开内存仓

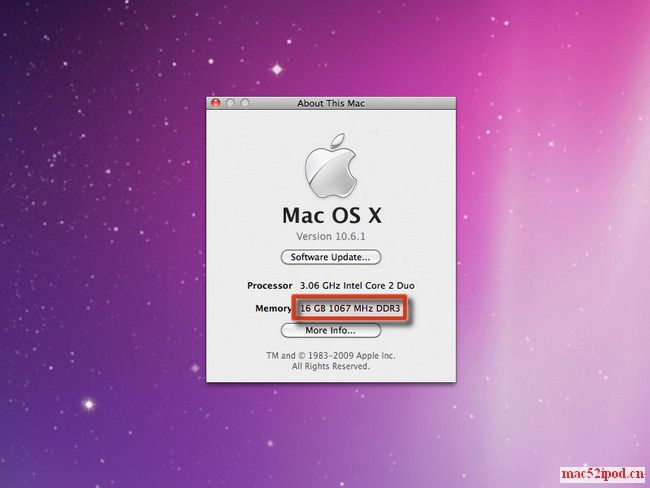

新一代苹果iMac一体机内存截图
由于新一代苹果iMac的内存插槽从2个增加到4个,内存上限也提升到了16GB(4×4GB)

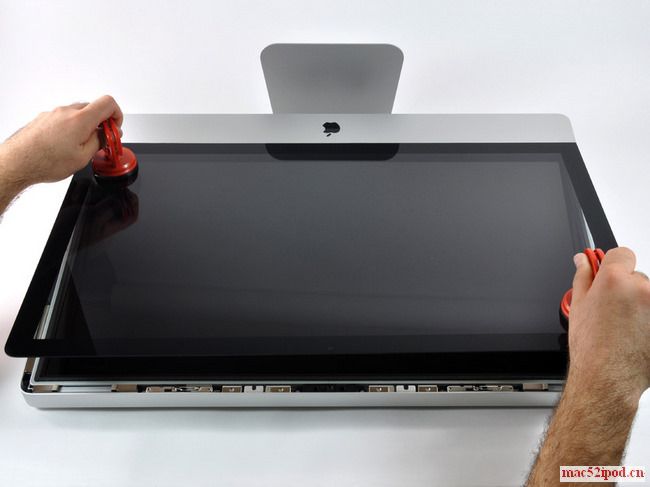

拆机,取下苹果iMac屏幕外的玻璃
取下苹果iMac屏幕外的玻璃,没有螺丝,用吸盘。

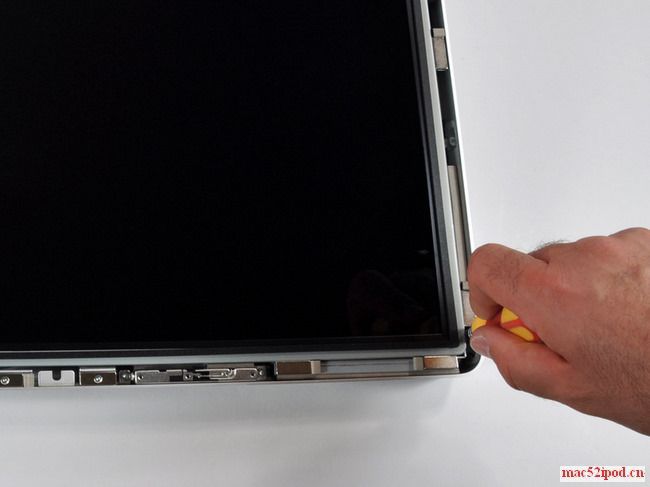

拆下固定苹果iMac电脑屏幕的螺丝
拆下固定苹果iMac电脑屏幕的螺丝

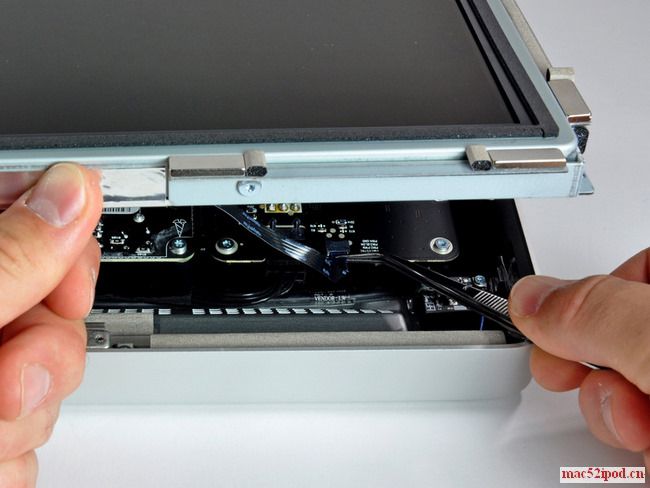

拆机,断开苹果iMac的屏幕排线
注意先断开苹果iMac的屏幕排线

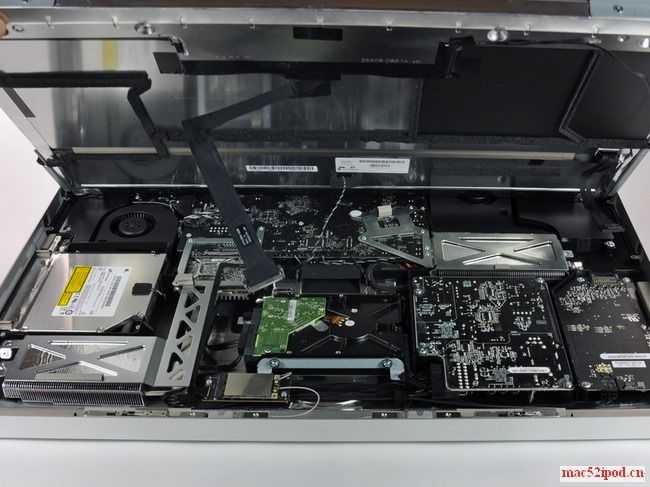

拆解新一代苹果iMac电脑屏幕
可以拆下新一代苹果iMac一体机的电脑屏幕了

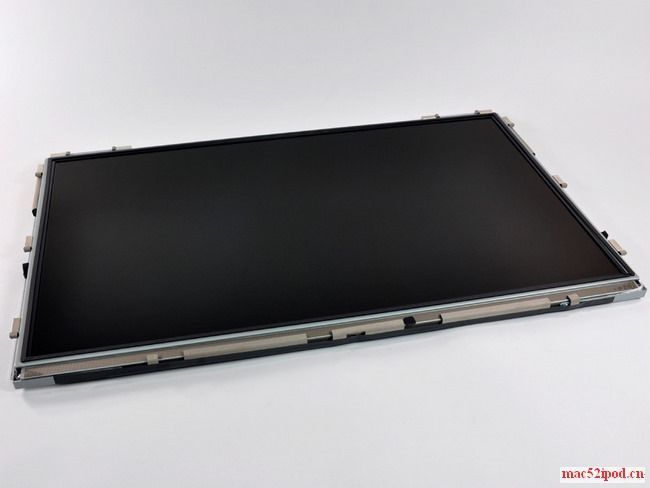

新一代苹果iMac一体机的27寸液晶显示器
新一代苹果iMac一体机的27寸液晶显示器(正面),2560x1440分辨率、LED背光、IPS液晶面板(每项顿号前的值都很牛X),重量接近5公斤。

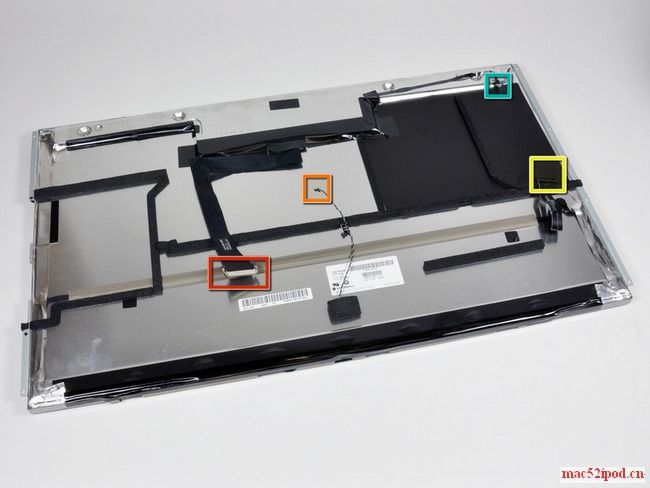

新一代苹果iMac一体机的27寸液晶显示器
新一代苹果iMac一体机的27寸液晶显示器(背面),标出的几处接口分别是……红色:DisplayPort,橙色:温度传感器,黄色:LED背光,绿色:LED背光同步。

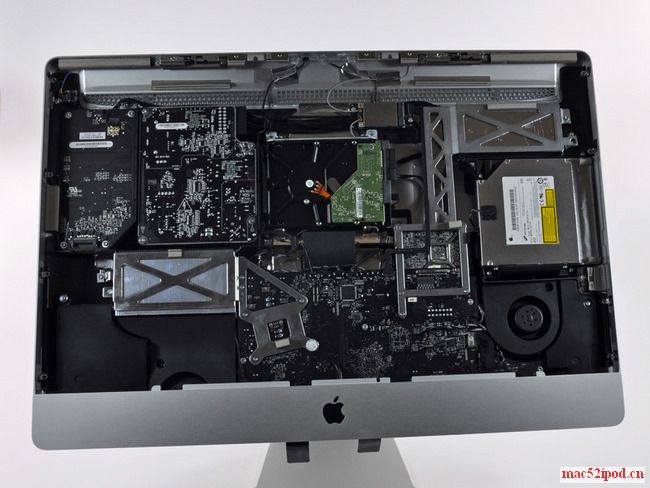

苹果iMac台式一体机内部架构总览照片
苹果iMac台式一体机内部架构总览
下页继续(照片较多,加载请耐心)
