前几天写过《09新款苹果Macbook笔记本电脑介绍》今天从iFixit找到了09新款苹果Macbook笔记本电脑的拆解拆机组图,让我们看看新一代苹果Macbook笔记本电脑的内部构造和零件照片吧。图片很多,加载时请保持耐心
09款新一代苹果Macbook笔记本电脑
09款苹果Macbook笔记本电脑,电池、触摸板、外壳、底部、屏幕、接口等都有升级,详情请看《09新款苹果Macbook笔记本电脑介绍

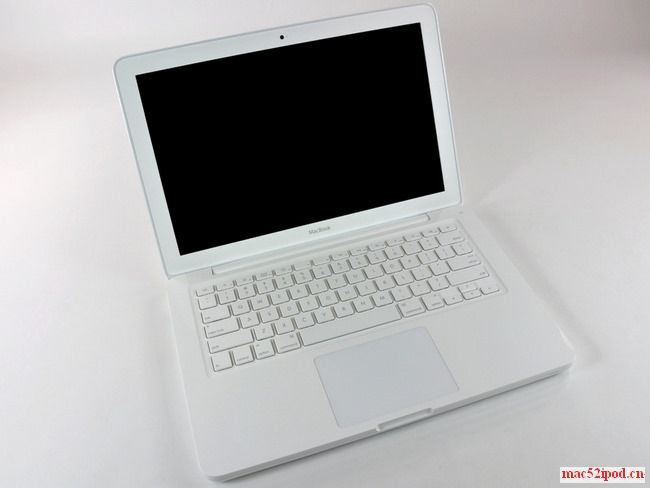

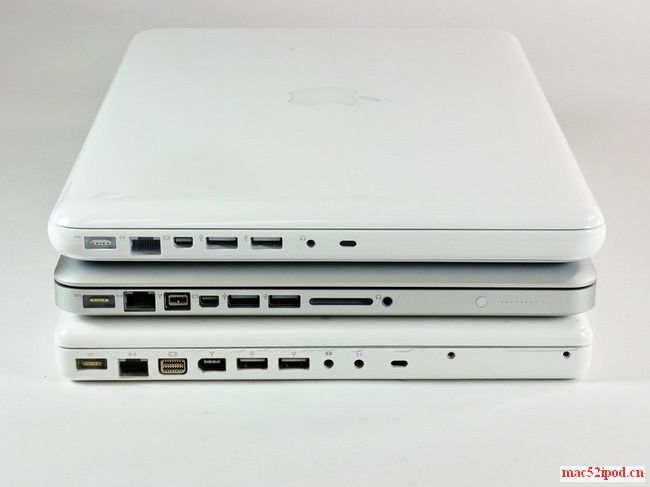

老款苹果Macbook、Macbook Pro、09新款Macbook对比
三款苹果13寸笔记本电脑对比,从下到上:老款Macbook、Macbook Pro、09新款Macbook

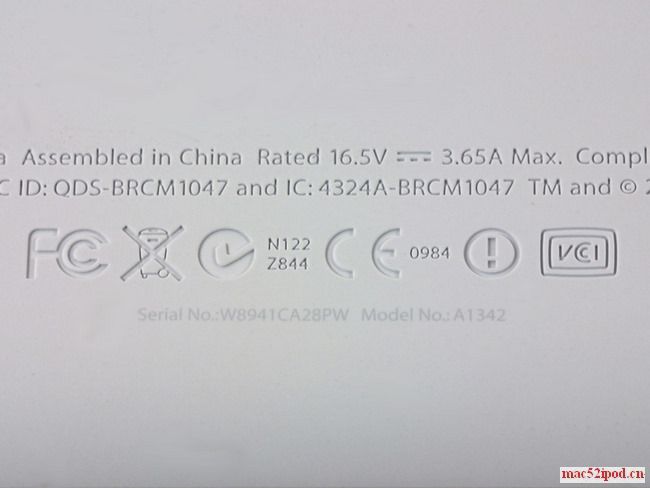

09款新一代苹果Macbook笔记本电脑底部标识
Assembied in China……中国组装
09款新一代苹果Macbook笔记本电脑拆机拆解图

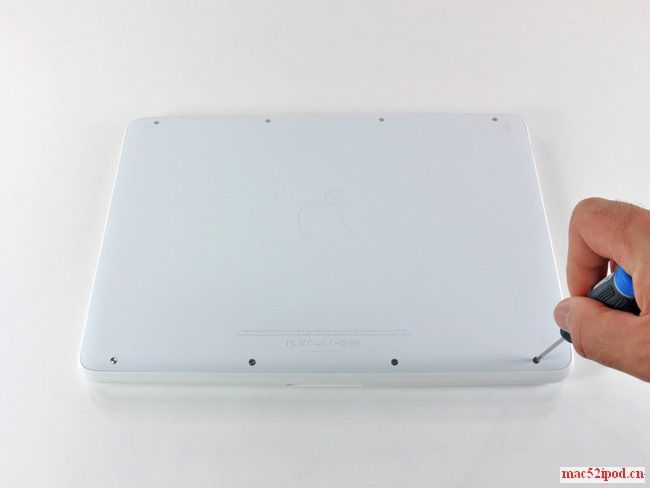

开始拆机,新一代苹果Macbook笔记本电脑比老款好拆……整体成型外壳,只在底部有螺丝

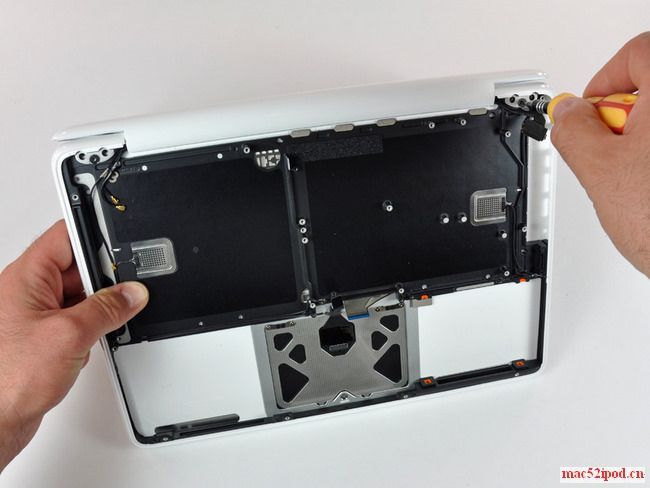

09款新一代苹果Macbook笔记本电脑内部结构图

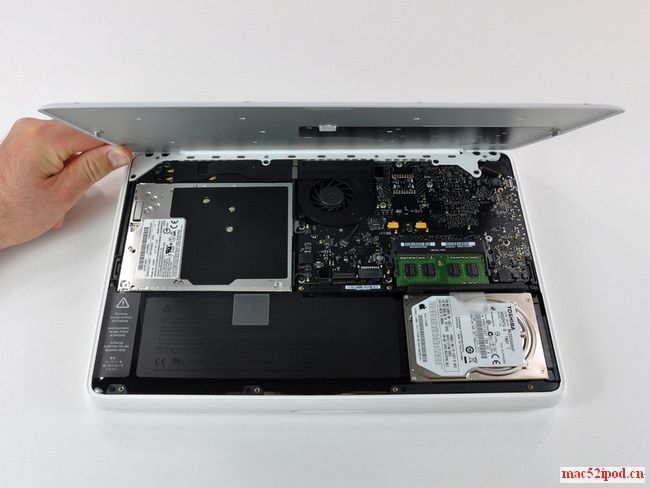

打开新一代苹果Macbook笔记本电脑底板,下方黑色长方体是电池(内置),右下方是硬盘,中部左侧的方形是光驱,顶部正中是散热风扇。底板是铝合金的,外敷防滑塑胶,比Macbook Pro的底板还重1倍……266克。

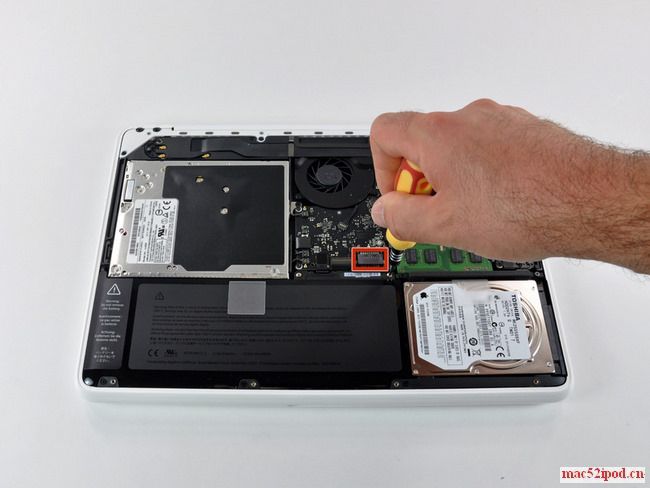

断开红框标记的Macbook笔记本电脑电源排线
断开红框标记的Macbook笔记本电脑电源排线
拆下Macbook电池

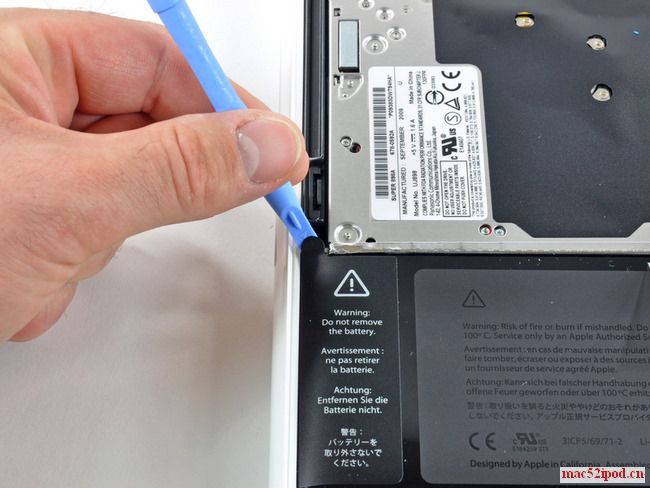

这个写着“Waring”的黑色标签是封Macbook内置电池的,揭开

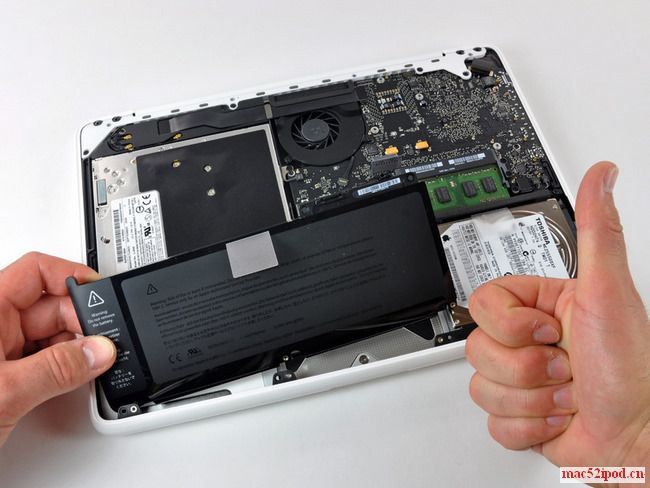

拆下新款苹果Macbook笔记本电脑的电池

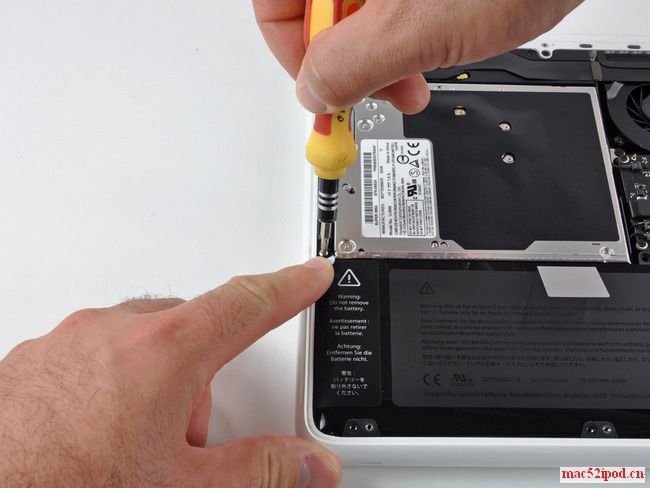

拧下固定苹果Macbook笔记本电脑内置电池的螺丝
新一代苹果Macbook的电池被顺利拆解下来
新一代苹果Macbook的电池被顺利拆解下来

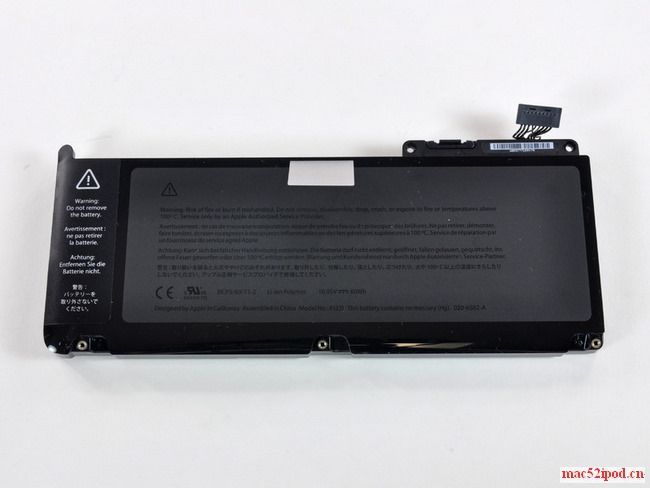

09款新一代苹果Macbook笔记本电脑的内置电池特写照片
09款新一代苹果Macbook笔记本电脑的内置电池特写。和13寸铝壳MacBook Pro一致,均为60WHr锂聚合物电池,比上代塑料壳MacBook的可更换电池容量大5WHr,标称续航时间则提高了两小时,而重量却减轻了。

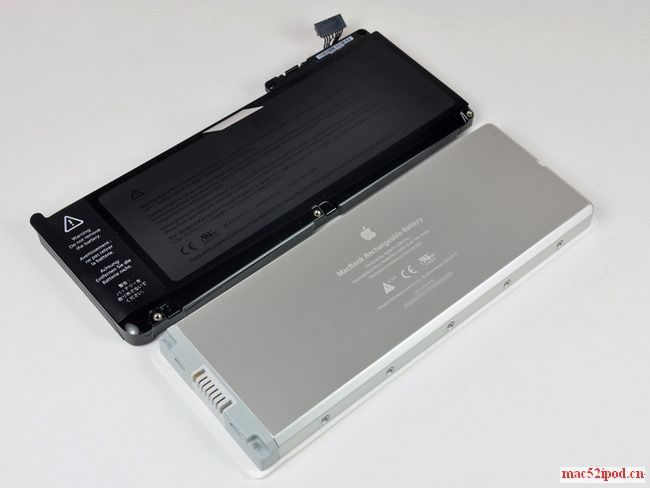

新旧2代苹果Macbook笔记本电脑电池对比图
新旧2代苹果Macbook笔记本电脑电池对比照片
09新款苹果Macbook笔记本电脑内存照片

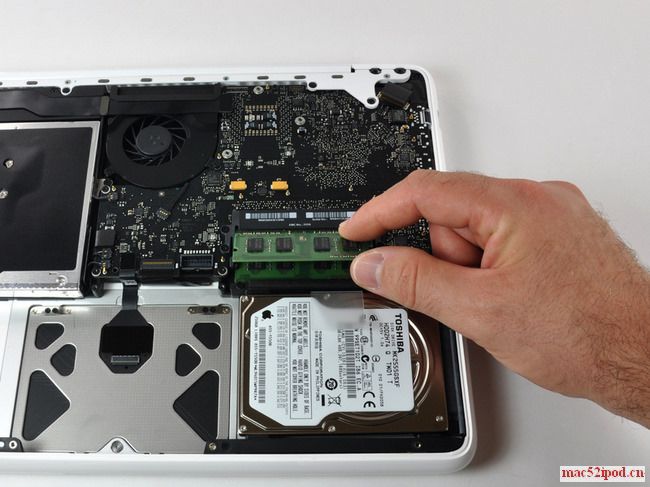

拔下内存条,09新款苹果Macbook笔记本电脑采用的是DDR3 1066MHz内存(PC3-8500)

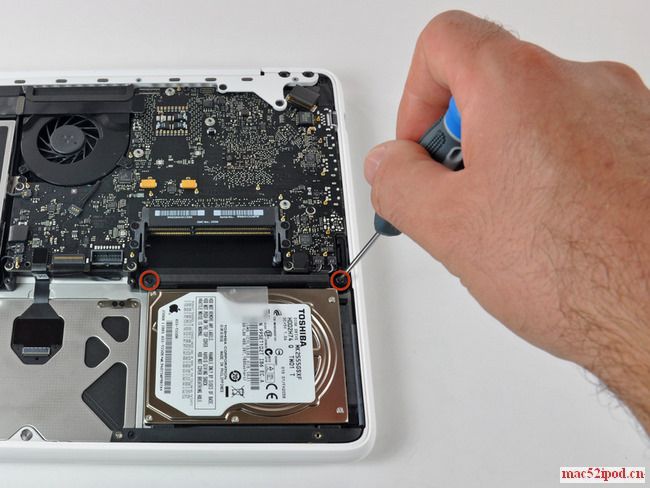

新一代苹果Macbook笔记本电脑的硬盘照片
拆下新一代苹果Macbook笔记本电脑的硬盘(东芝的,5400转)

拧下苹果Macbook笔记本电脑的螺丝
拧下图中画圈标注的螺丝

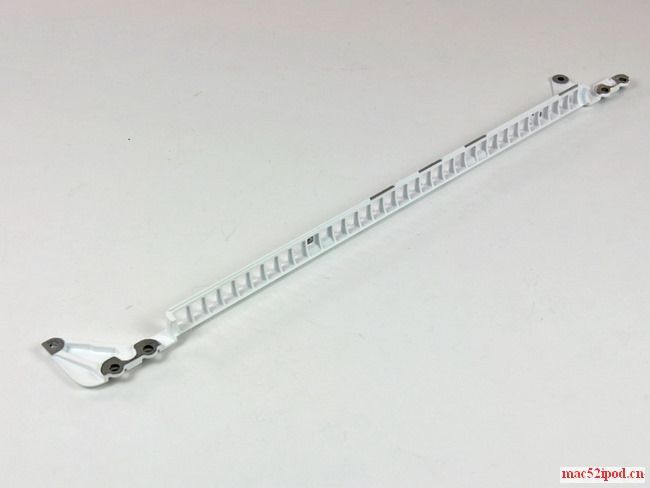

新一代苹果Macbook笔记本电脑的出风口特写照片
新一代苹果Macbook笔记本电脑的出风口被拆解下来,铝制的

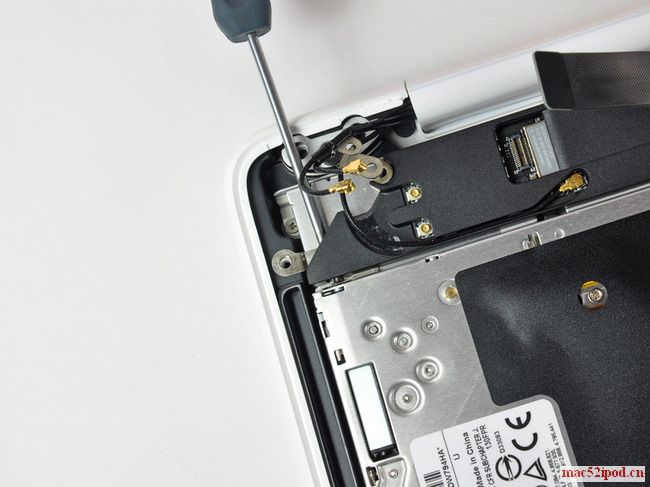

开始拆解新一代Macbook的无线网卡
开始拆解新一代Macbook的无线网卡
拆解Macbook的无线网卡
拆解Macbook的无线网卡
拆解Macbook的无线网卡
继续拆解Macbook的无线网卡

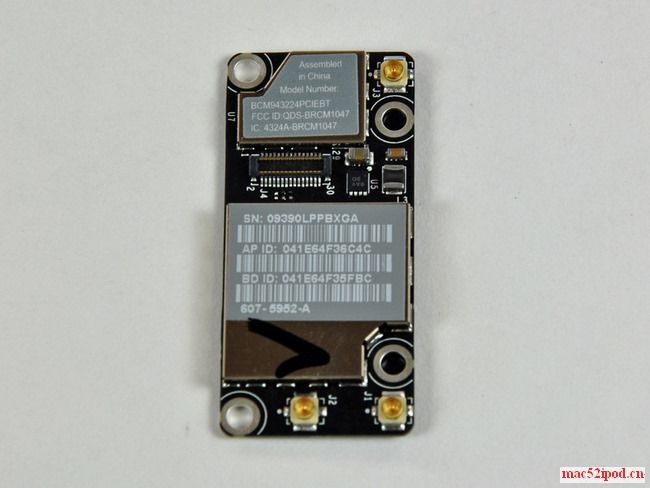

09款新一代苹果Macbook笔记本电脑的无线模块特写照片
09款新一代苹果Macbook笔记本电脑的无线模块特写照片,无线模块整合了AirPort WiFi无线网卡和蓝牙模块,天线埋在屏幕边框中。

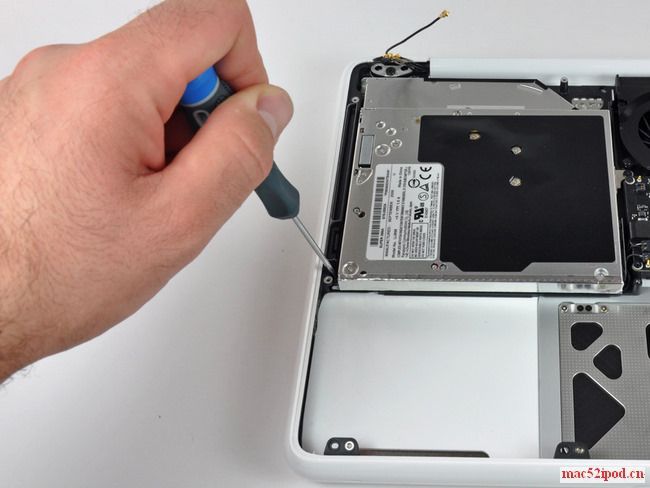

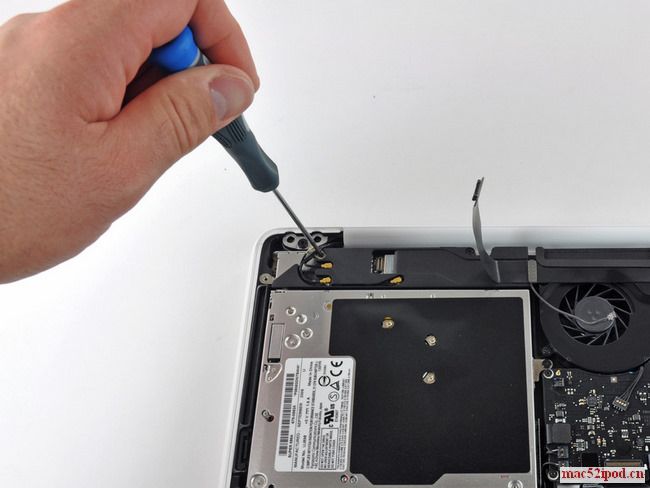

新一代苹果Macbook的光驱拆机图
拆机继续,拆解新一代苹果Macbook的光驱

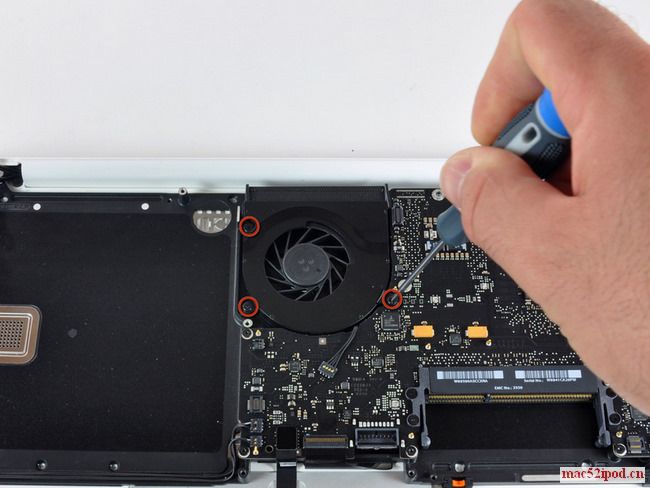

新一代苹果Macbook的散热风扇拆机图

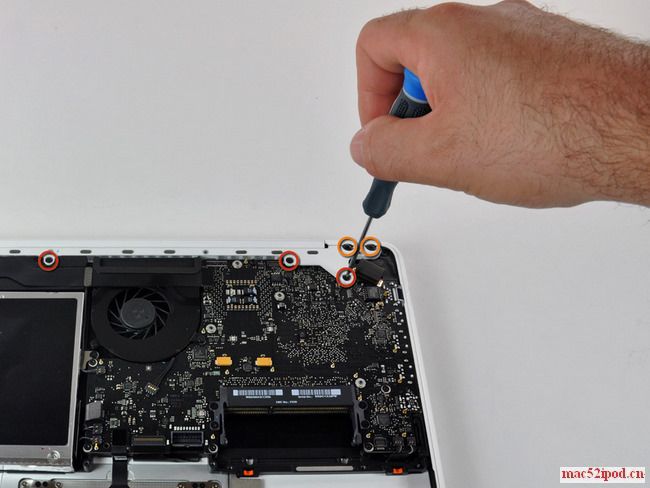

拆机继续,拆解新一代苹果Macbook的散热风扇,还是拧下图中画圈处的螺丝

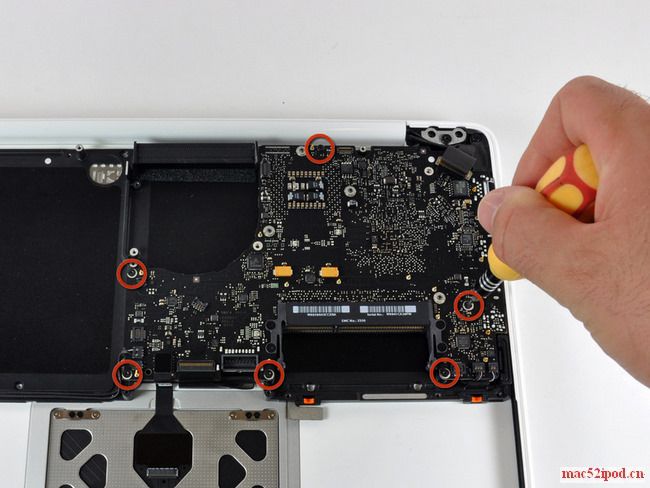

拆解苹果新款Macbook笔记本电脑的六颗主板
拆解苹果新款Macbook笔记本电脑的六颗主板固定螺丝。

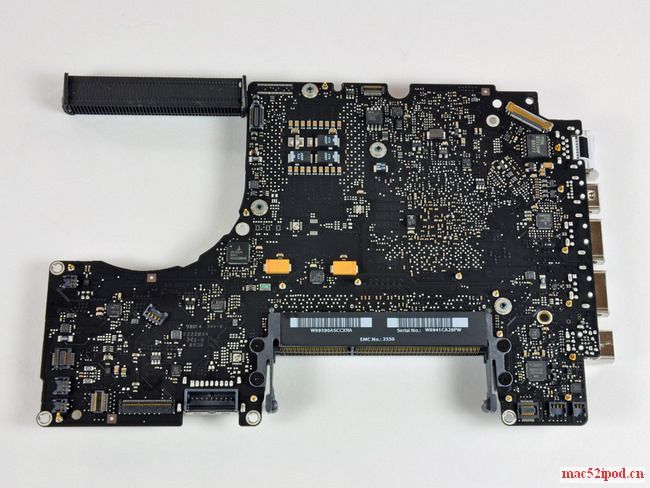

新一代苹果Macbook笔记本电脑的主板照片(背面)
新一代苹果Macbook笔记本电脑的主板照片(背面)
新一代苹果Macbook笔记本电脑的主板照片(正面)
新一代苹果Macbook笔记本电脑的主板照片(正面)

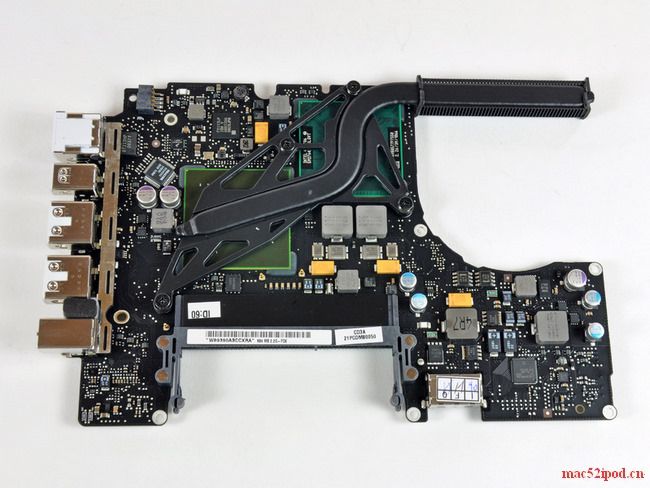

去掉热管和散热片以后的苹果Macbook笔记本电脑的主板照片
新一代苹果Macbook笔记本电脑的主板照片(正面,去掉热管和散热片以后)

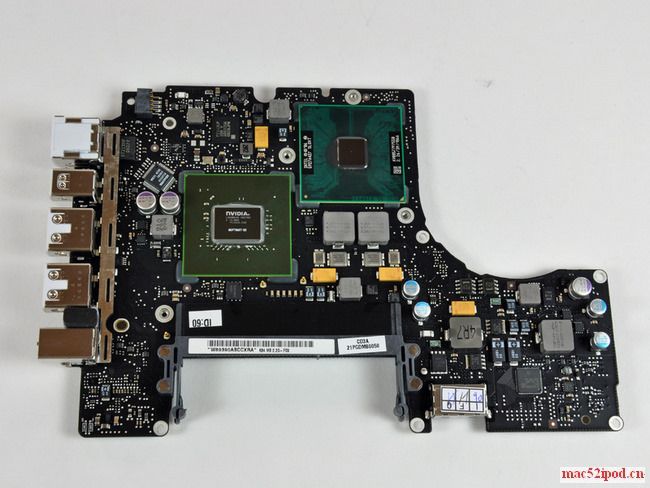

新款苹果Macbook笔记本电脑CPU和GPU处理器特写照片

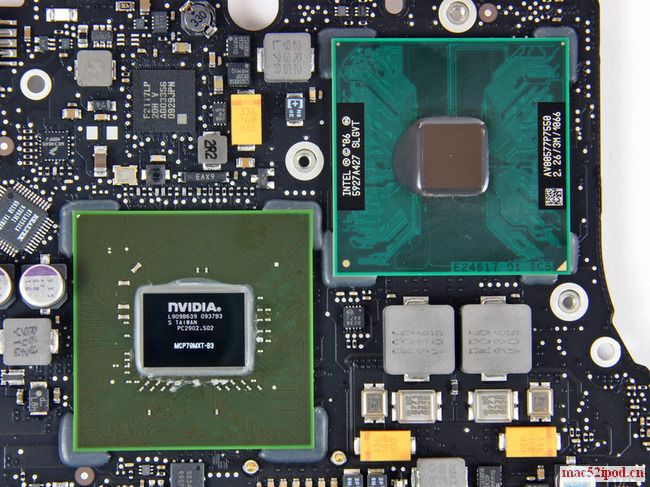

新款苹果Macbook笔记本电脑CPU和GPU处理器特写照片。CPU是Intel Core 2 Duo P7550 2.26GHz处理器,GPU是NVIDIA GeForce 9400M显卡芯片。
苹果笔记本电脑特有的MagSafe磁性电源接口拆机图
拆机继续,拆解苹果笔记本电脑特有的MagSafe磁性电源接口

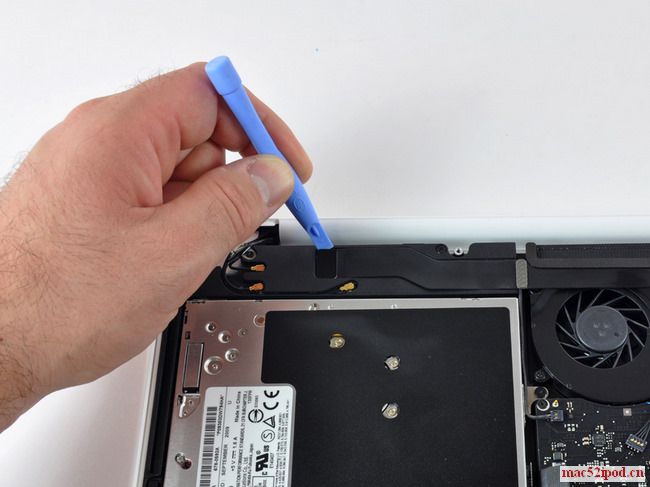

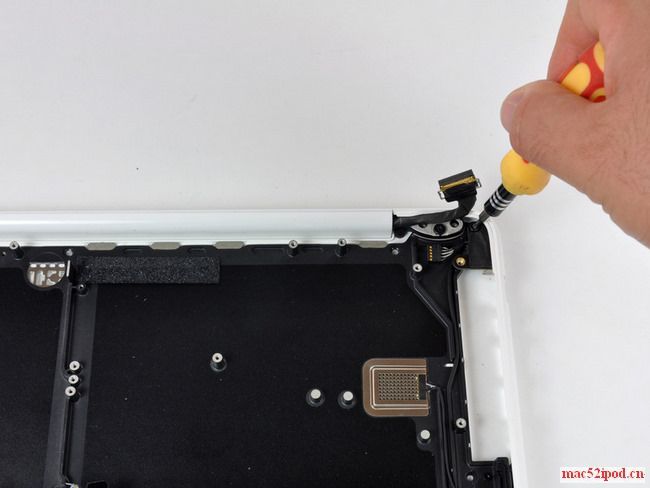

09新款苹果Macbook笔记本的音箱喇叭拆机图
拆解09新款苹果Macbook笔记本的音箱喇叭,左右各一只,与屏幕铰链附近的低音单元组成2.1音响系统

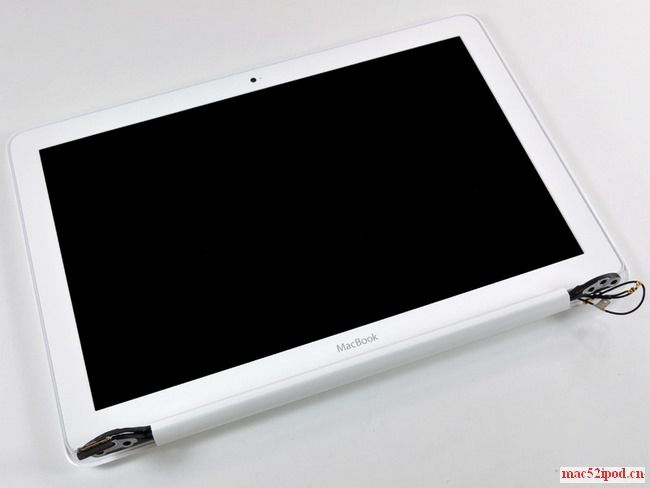

新一代苹果Macbook笔记本电脑显示器屏幕特写照片
新一代苹果Macbook笔记本电脑显示器屏幕特写

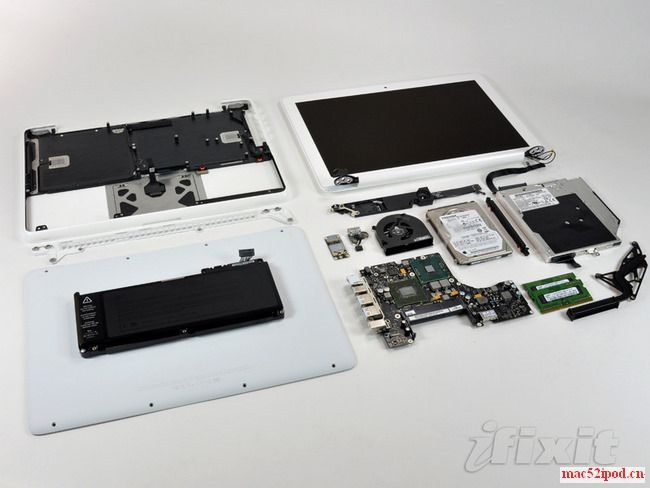

09款新一代苹果Macbook笔记本电脑所有零件总图
09款新一代苹果Macbook笔记本电脑拆解完成,拆机后的所有零件总图
