    Apple TV 可以看做苹果的电视机顶盒，在国外可以让用户在客厅电视直接看 Youtube、Netflix 等网站的在线视频；或是连接 iPad、iPhone 等设备，把它们的图像传到电视上播放（看视频，甚至在大屏幕上玩游戏）。国内用户只能享受后半句介绍的功能了（原因你懂的）。

    本月初，和新 iPad 一起，苹果发布了第三代 Apple TV。外形没变，价格也还是 99 美元。处理器从 Apple A4 升级为 A5，视频播放能力从 720P 提升到 1080P。

    翻译了一下 iFixit 的第三代 Apple TV 拆机报告，来通过拆机组图，看看新款苹果 “电视机顶盒” 的零件和内部构造吧。20 多张照片，分三页。请耐心等待网页加载。

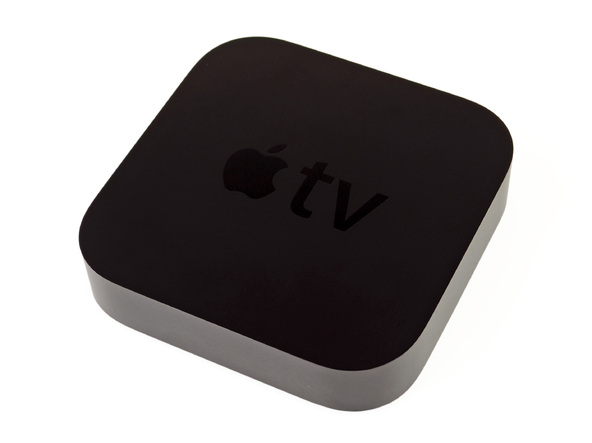

    这就是要拆开的 Apple TV 了，98 × 98 × 23 毫米的小饭盒。苹果极简风格外形。

    Apple TV 的接口集中在背面，依次是：
红框：电源接口
橙框：HDMI 输出接口
黄框：Micro-USB 接口
绿框：音频光纤输出接口
蓝框：网线接口

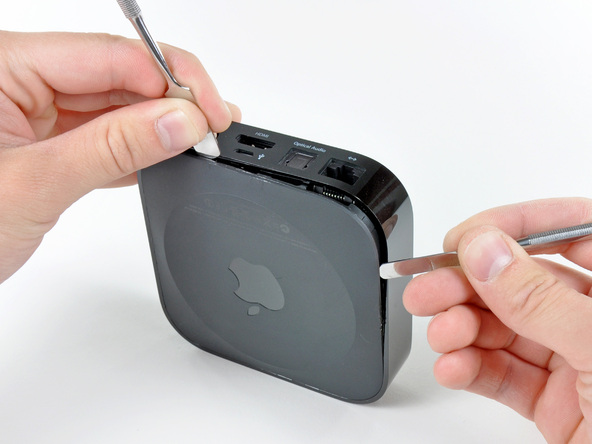

    Apple TV 外壳没有螺丝，也没有黏合剂，直接撬开就行。

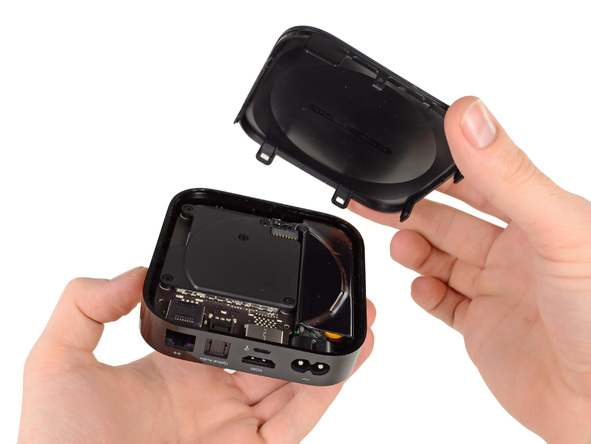

    Apple TV 外壳打开了。和上一代相比，最明显的变化是少了一块金属散热片。

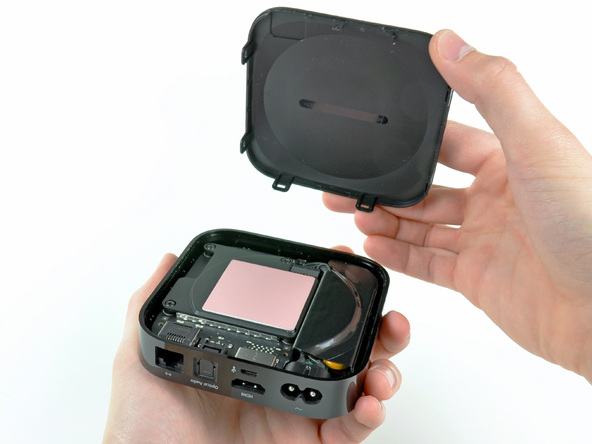

    这是上一代 Apple TV 的拆机对比照片，看到亮晶晶的那块金属了吧。

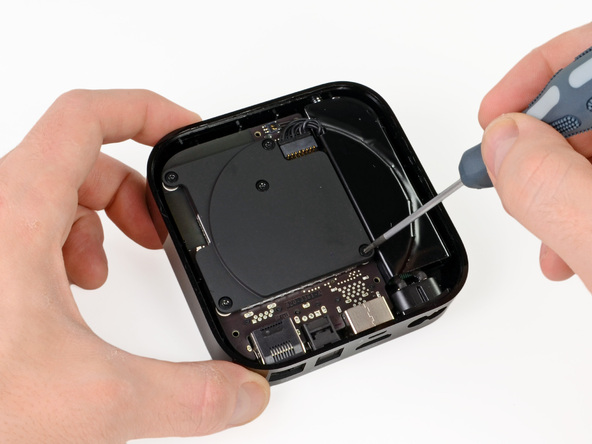

    拆下第三代 Apple TV 主板上面这块巨大的金属保护/散热片，苹果在这里用的就是普通螺丝，不像拆其它苹果设备那样还得买特殊的螺丝刀。

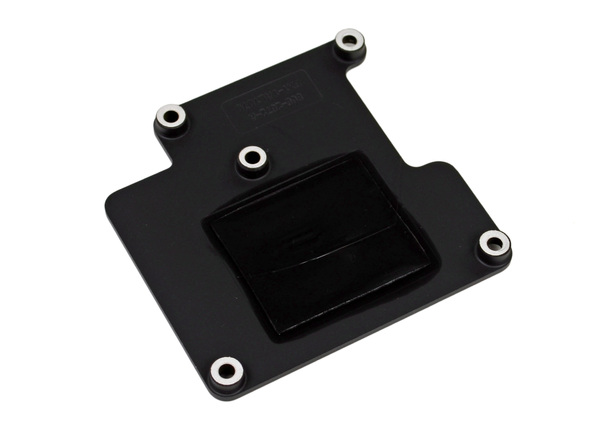

    Apple TV 主板散热片拆下来了，从背面来张特写吧。

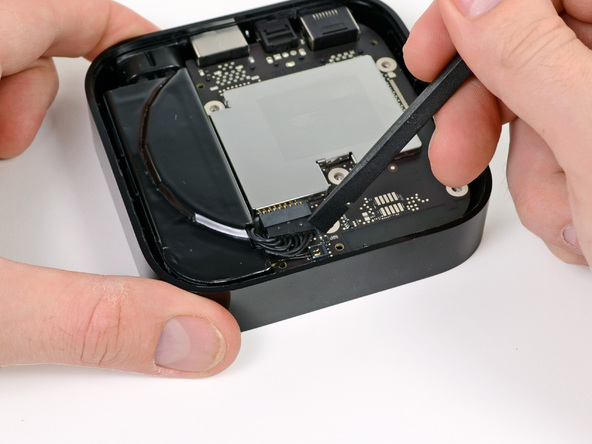

    断开主板供电排线，左侧黑色的长条方块是电源，右边一大片自然是 Apple TV 的主板了。
