    上周苹果发布第三代 iPad 时,我们做了简单介绍。今天,新 iPad 在美国、加拿大、英国、法国、德国、瑞士、日本、香港、新加坡和澳大利亚发售,著名拆机网站 iFixit 又在第一时间买到将一台 4G 版黑色 iPad 并将其拆解。

    翻译了一下 iFixit 的苹果 iPad 拆机报告,来通过第三代苹果 iPad 拆机组图,看看新 iPad 的零件和内部构造吧。几十张照片,分四页。请耐心等待网页加载。

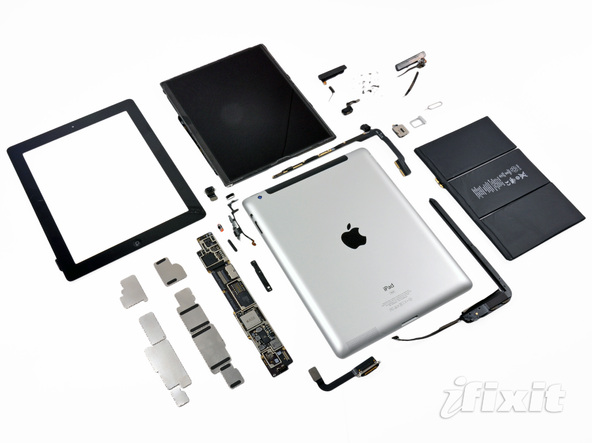

第三代苹果 iPad 的所有零件

    先放出拆机最后结果吊吊胃口

第三代苹果 iPad 拆机组图

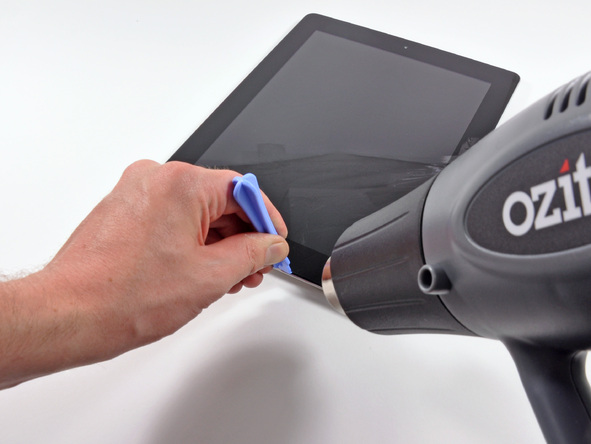

    和前两代一样,新 iPad 外表面没有螺丝,要用热风枪把黏合剂吹融化,再撬开。

第三代苹果 iPad 拆机组图

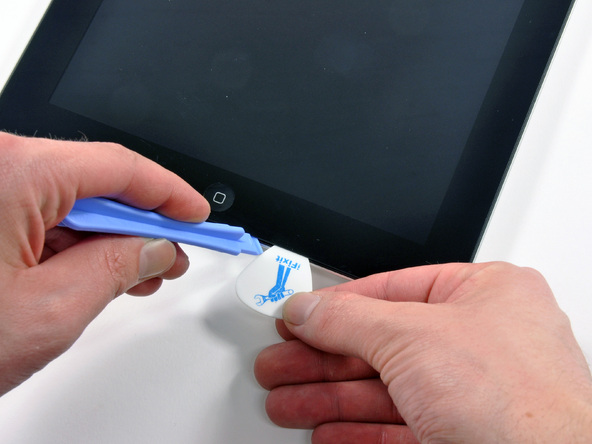

    每撬开一点,拿东西卡住。玻璃很容易在撬动过程中损坏。

第三代苹果 iPad 拆机组图

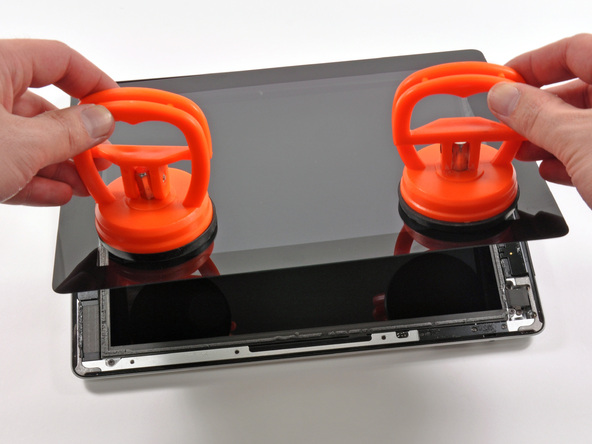

    用吸盘打开屏幕玻璃板

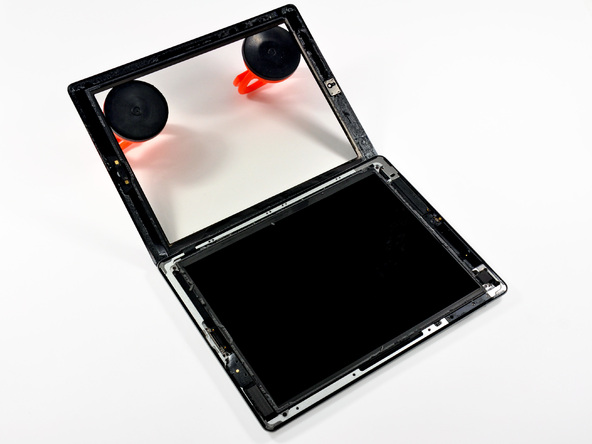

第三代苹果 iPad 的液晶面板

    打开新 iPad 的玻璃罩,露出液晶面板

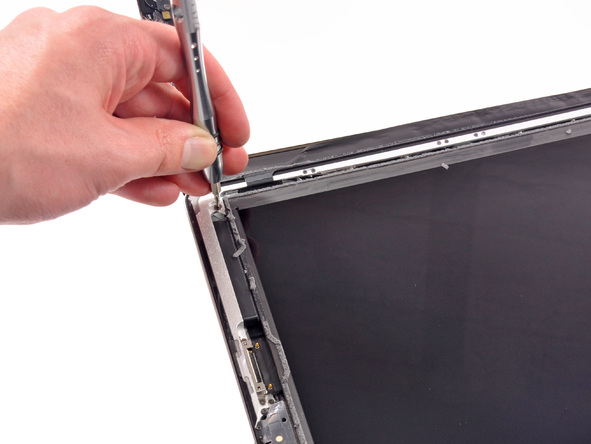

第三代苹果 iPad 的液晶面板固定螺丝

    去除新 iPad 的液晶面板固定螺丝

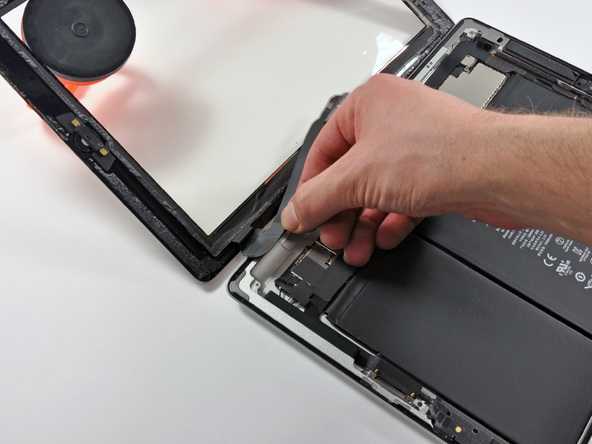

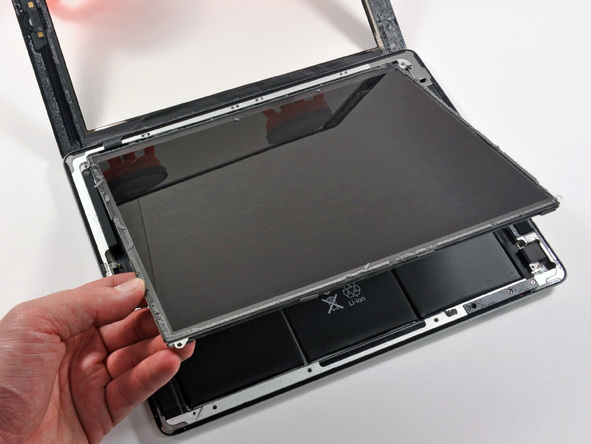

第三代苹果 iPad 的液晶面板

    取出新 iPad 的液晶面板

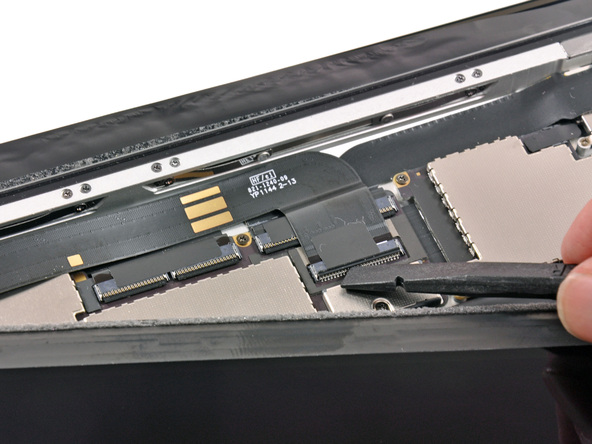

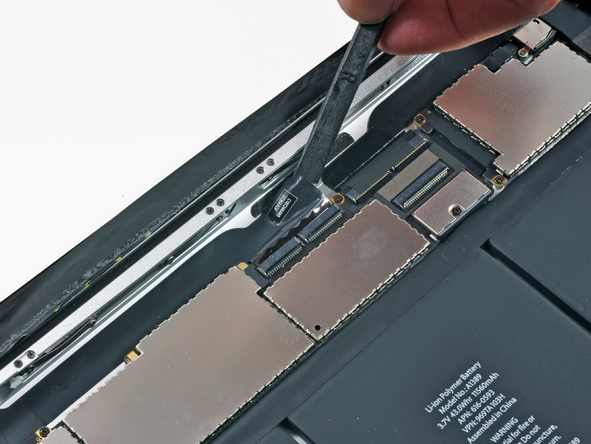

第三代苹果 iPad 的触摸屏排线

    断开新 iPad 的触摸屏排线

第三代苹果 iPad 拆机组图

    新 iPad 和 iPad 2 的屏幕接口不一样,零件不能互换

第三代苹果 iPad 拆机组图
