2012 款苹果 MacBook Air 笔记本电脑拆机组图,看新 Air 的零件和内部构造

分类:拆机与测试
2012-6-14 00:07

评论(0)
阅读(27217)

Tags: ,
    苹果公司刚刚在 WWDC 大会上发布了一堆新品。著名拆机网站 iFixit 今天发布了硬件升级的 2012 款 MacBook Air 拆机报告,我们把它发译成中文,来看看新款 MacBook Air 的内部结构吧。几十张照片,分 4 页,请耐心等待网页加载

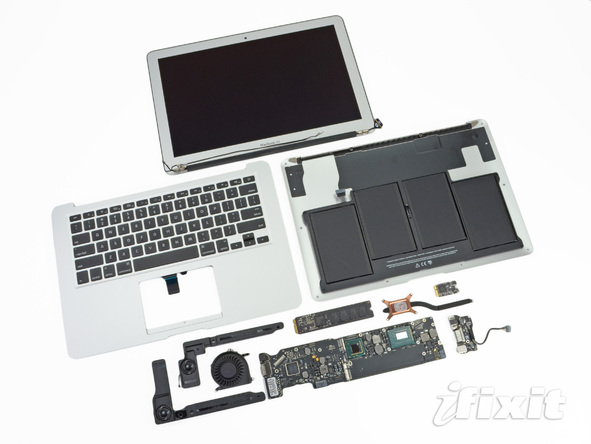

2012 款苹果 MacBook Air 笔记本电脑的所有零件

先放出最后结果吊吊胃口

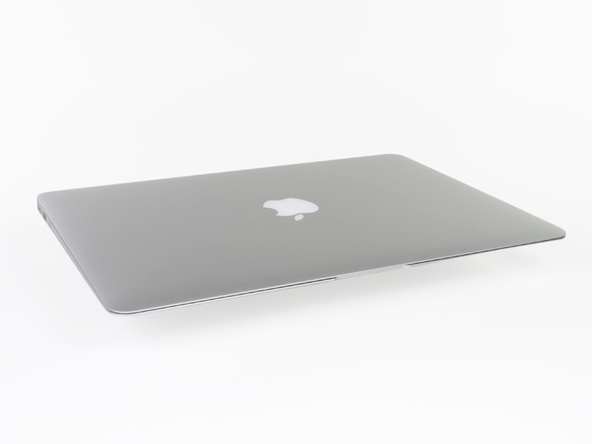

2012 款苹果 MacBook Air 笔记本电脑

    今天的拆机主角:2012 款 13 寸苹果 MacBook Air 超薄笔记本电脑,低配版。

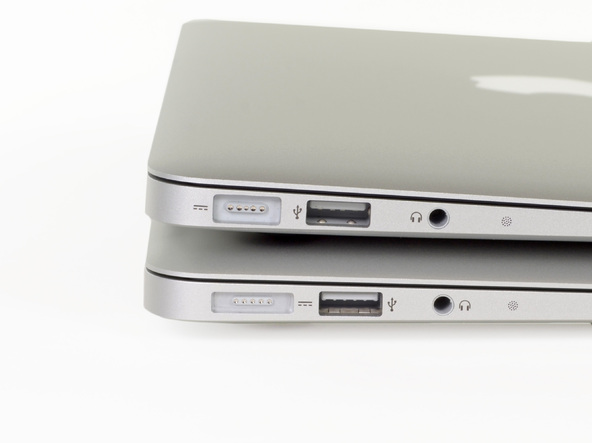

2012 款与 2011 款苹果 MacBook Air 笔记本电脑对比

    上面的是老款 MacBook Air,下面是2012 新款。可以看到除了 USB 接口从 2.0 换成 3.0,电源也换了。MagSafe 2.0 接口更扁、更长。

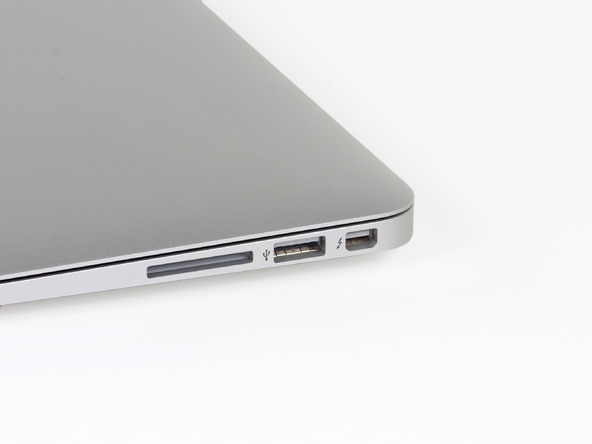

2012 款苹果 MacBook Air 笔记本电脑机身右侧接口

    机身右侧接口:读卡器、USB 3.0、Thunderbolt

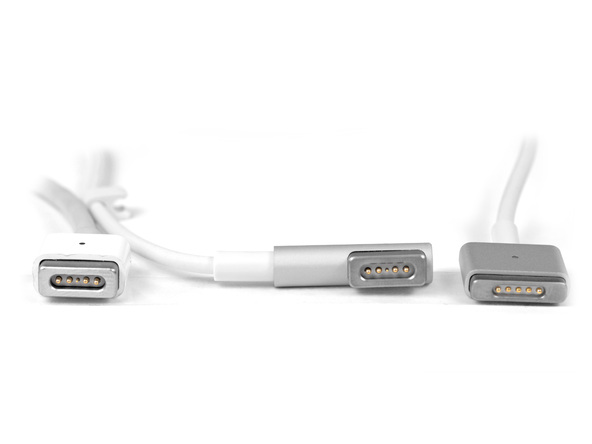

苹果 MagSafe 1.0 和 MagSafe 2.0 电源插头对比

    左侧是最初的 T 型 MagSafe 1.0 电源插头,中间是后来的 L 型 MagSafe 1.0 电源插头,右侧是新款的 MagSafe 2.0 电源插头,又换回 T 型了。前两者可以换着插, 但想把 MagSafe 1.0 的插头接到 2012 款 MacBook Air 或 MacBook Pro 的 MagSafe 2.0 接口的话,得买 10 美元的转接器。

2012 款苹果 MacBook Air 笔记本电脑拆机组图

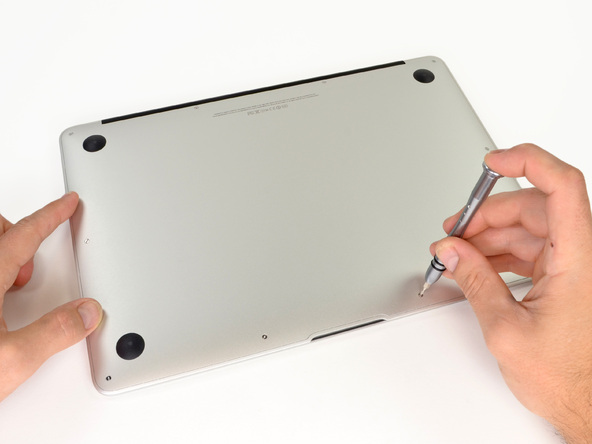

    开始拆机,卸下底盖四周的螺丝。

2012 款苹果 MacBook Air 笔记本电脑拆机组图

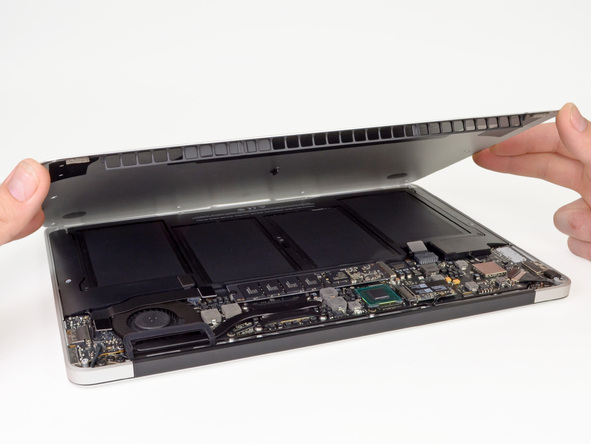

    从转轴一侧掀开 MacBook Air 底盖

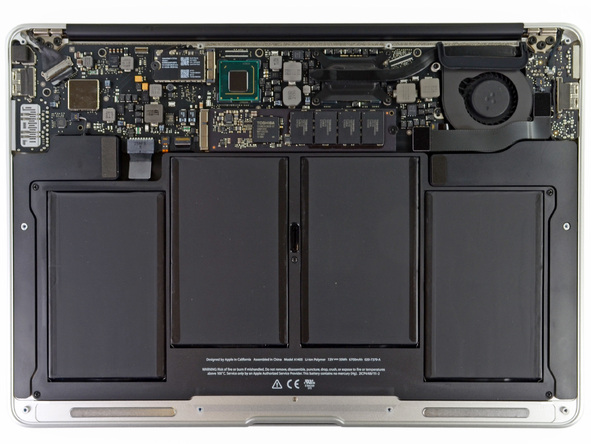

2012 款苹果 MacBook Air 笔记本电脑内部

    2012 款苹果 MacBook Air 内部:巨大的电池和一小条主板 …… 和 iPadiPhone 差不多是吧。

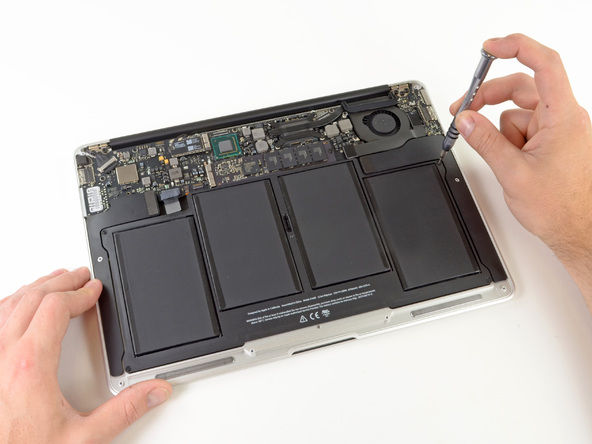

拆下 2012 款苹果 MacBook Air 笔记本电脑电池固定螺丝

    拆下 MacBook Air 笔记本的电池固定螺丝
