苹果AppleTV内部构造全面拆解

分类:拆机与测试
2007-11-26 15:06

评论(0)
阅读(14222)

Tags:

 Apple TV内置的是容量为40G的 Fujitsu MHW2040AT。该硬盘是2.5英寸单碟4200转笔记本硬盘,接口为PATA,缓存为2MB。



大卸八块AppleTV内部构造全面揭示(4)

2.5英寸单碟4200转笔记本硬盘

拆机:内部构造

  下面就是Apple TV将硬盘取出之后的情景。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

Apple TV将硬盘取出之后的情景

  这个时候我们还无法直接将主板取出,在做这件事之前我们需要先把电源给搞定,电源就是上图左边白色的东西。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

  把电源拆来之后,我们还需要把无线网卡也取下来。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

把无线网卡也取下来

  将天线接头左边第一个T8螺丝取下之后,就可以将无线网卡给拆下来。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

无线网卡

  为了保持内部整洁,Apple TV在内部使用了许多黄色的胶纸来固定各式各样的连接线,但是为了将无线网卡取出,我们不得不撕掉一些。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

撕掉固定连接线的胶纸

  在取出主板之前,我们还需要拆掉其它好几个螺丝。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

拆螺丝

  如果你没有足够细的T8螺丝起的话,那么第一个螺丝在拆起来的时候难度会很大,这时需要你花费一点耐心找到最合适的角度去完成这件事。

  最后一个螺丝处理起来是非常简单的,这也是Apple TV里最大的一个 T10 螺丝。



?/P>

大卸八块AppleTV内部构造全面揭示(5)

Apple TV里最大的一个 T10 螺丝

 当最后一个螺丝被取下之后,我们就可以取出Apple TV的主板了。



?/P>

大卸八块AppleTV内部构造全面揭示(6)
Apple TV主板正面

  上面这张图是主板的底部图,在这里我们可以看到一个黑色的散热风扇。



?/P>

大卸八块AppleTV内部构造全面揭示(6)
散热风扇

  而风扇的另一面就是 Apple TV所配备的 Intel CPU。



?/P>

大卸八块AppleTV内部构造全面揭示(6)
处理器和显示芯片

  上面这张图是主板的上面部图,这里我们将上面两个芯片表现的散热硅胶给擦掉了,其中左边一个是INTEL CPU,而右边那个则是NVIDIA公司的GPU。



?/P>

大卸八块AppleTV内部构造全面揭示(6)
主板取出后

  上面这张图是主板取出之后的情景。这里我们看到 Apple TV底部的盖板实际上就是起到散热的作用。在 Apple TV上只在其主板底部配备有一个风扇,但是该风扇并不直接进行散热,而是间接得将CPU和GPU产生的热量排出去。这样的散热设计应该说是非常奇怪的,对此我感觉也许是为了保持 Apple TV苗条机身的目的,而这也是为什么 Apple TV在使用的时候顶面位置会如此之热的原因。

  该主板体积十分袖珍,比一张DVD碟片大不了多少。



?/P>

大卸八块AppleTV内部构造全面揭示(6)
主板面积仅比光盘略大

拆机:显示芯片

  通过主板我们发现 Apple TV使用的是NVIDIA公司出品的GPU。



大卸八块AppleTV内部构造全面揭示(7)
NVIDIA公司出品的GPU



大卸八块AppleTV内部构造全面揭示(7)

该GPU为 GeForce Go 7300

  Go 7300显卡配备有四条渲染管线以及3个顶点处理器,内存接口为64-bit。在主板的顶面你可以看到两颗三星出品 700MHz GDDR3内存,因此其总显存大小为64M。Go 7300能够支持Turbo Cache技术。考虑到 Apple TV需要处理720p 或者1080i规格的视频,因此是否拥有足够的显存是相当重要的。另外需要指出的一点就是 Go 7300可以帮助加快H.264视频解码。



大卸八块AppleTV内部构造全面揭示(7)

  考虑到在 Intel芯片组本身就拥有集成显卡的情冲下苹果依然决定在 Apple TV上使用独立显卡,对此我们感到相当吃惊。

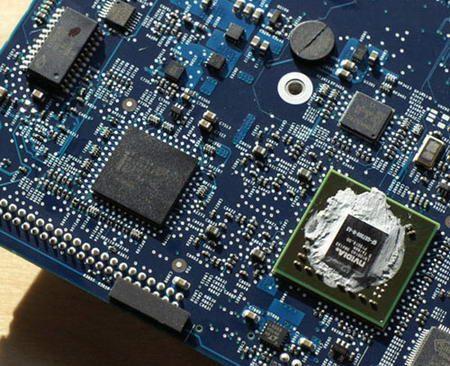

  紧挨着NVIDIA GPU的是TMDS,用于处理HDMI输出:



大卸八块AppleTV内部构造全面揭示(7)

TMDS

拆机:芯片组和处理器

  Apple TV内部配备了INTEL芯片组。



大卸八块AppleTV内部构造全面揭示(8)

  虽然在苹果公司的官方网站上我们没有找到该处理器的任何介绍,不过我们在观察之后还是得到了一些信息。这里我们通过北桥芯片可以得知该芯片组应该是移动版 945G。



大卸八块AppleTV内部构造全面揭示(8)
北桥芯片和处理器

  因此我们有理由相信 Apple TV使用的是超低电压版本Dothan核心Pentium M处理器,该处理器核心频率为1G,FSB为400MHZ,二级缓存的容量为2M。

  Apple TV主板上集成的内存。



大卸八块AppleTV内部构造全面揭示(8)
集成的主内存

  每一个Nanya DDR2内存为64M,共有四个内存块,因此Apple TV总内存容量为256M。



大卸八块AppleTV内部构造全面揭示(8)



拆机:其他配件



大卸八块AppleTV内部构造全面揭示(9)

North Bridge南桥芯片位于Go 7300与945G北桥芯片之间



大卸八块AppleTV内部构造全面揭示(9)

  Apple TV主板上的其它部分还包括: ALC885 声卡



大卸八块AppleTV内部构造全面揭示(9)

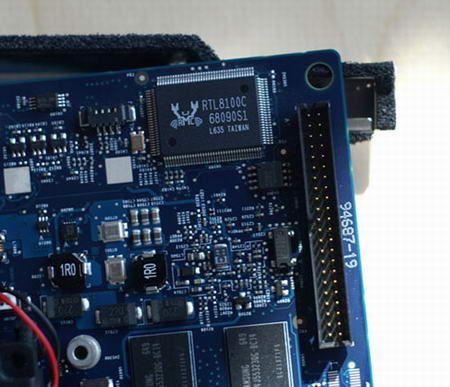

  RTL8100C 10/100 网卡
