9月发布的新一代苹果iPod家族里,变化最大的除了上次拆解过的带摄像头的iPod Nano(详情请看《09新款苹果iPod Nano拆解及零件组图》),还有iPod touch--翻倍的存储,加强的芯片,快的多的速度,传说中的摄像头...今天送上第3代苹果iPod touch拆解过程和零件组图吧,看看新一代苹果iPod touch的内部结构

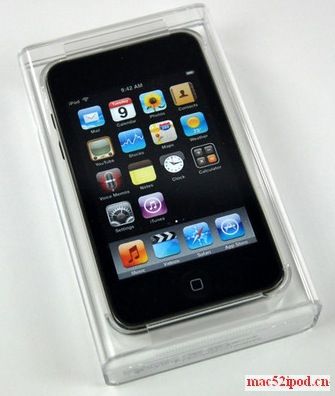

第3代苹果iPod touch的包装盒
第3代苹果iPod touch

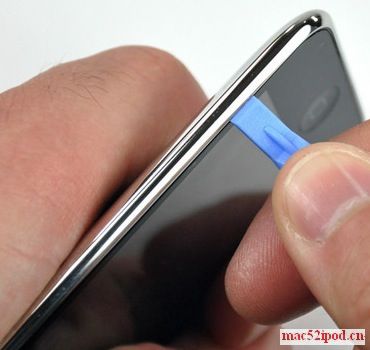

第3代苹果iPod touch拆解:撬开保护壳
第3代苹果iPod touch拆解:撬开保护壳

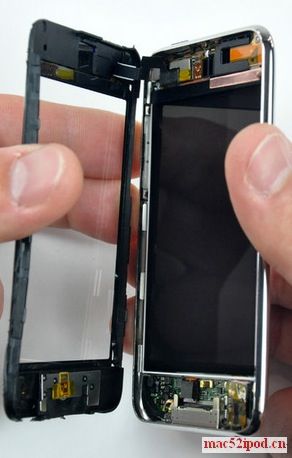

打开第3代苹果iPod touch保护壳
打开第3代苹果iPod touch保护壳

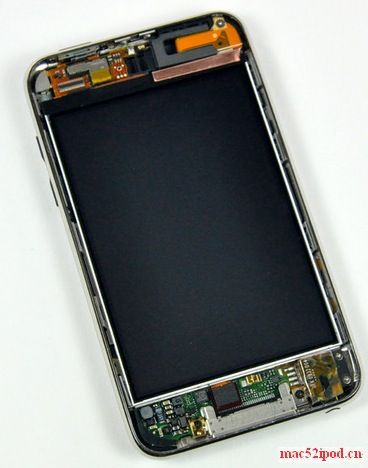

拆解下保护外壳后的打开第3代苹果iPod touch
拆解下保护外壳后的打开第3代苹果iPod touch

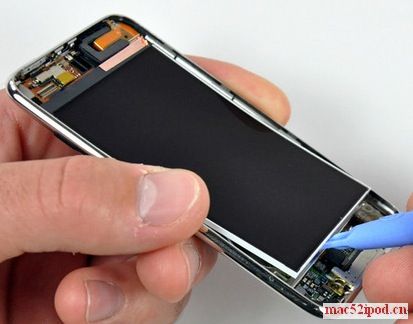

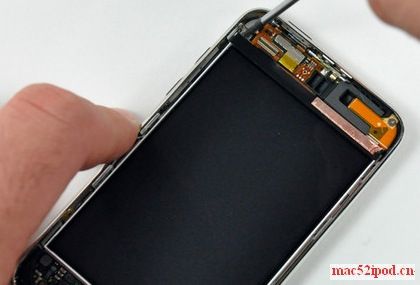

拆解第3代苹果iPod touch的屏幕
拆解第3代苹果iPod touch的液晶屏

拆解第3代苹果iPod touch的屏幕
拆解第3代苹果iPod touch的液晶屏

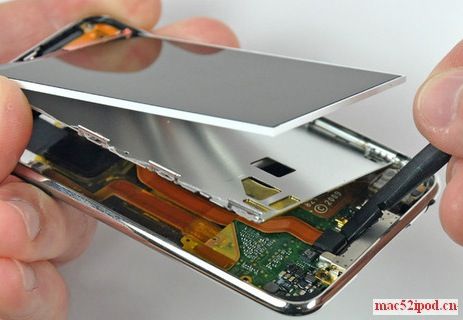

第3代苹果iPod touch的屏幕后面
第3代苹果iPod touch的屏幕背面---居然像镜子一样

拆解第3代苹果iPod touch的屏幕与主板之间的排线与接口
拆解第3代苹果iPod touch的屏幕与主板之间的排线与接口

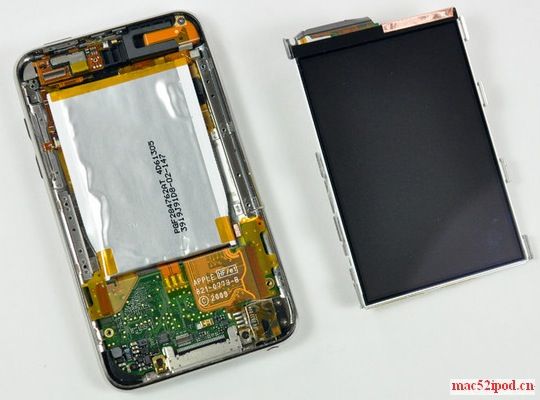

拆解过程和零件组图:屏幕与iPod机身分离
屏幕与苹果iPod touch机身分离

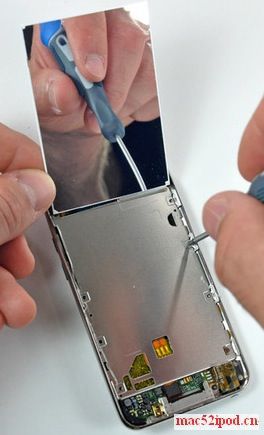

第3代苹果iPod touch拆解过程和零件组图:拆下主板上的螺丝
拆下苹果iPod touch主板上的螺丝

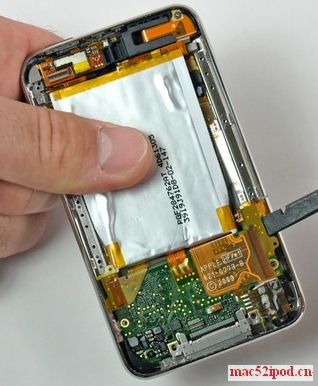

撬下第三代iPod touch的主板
撬下第三代iPod touch的主板,注意:苹果iPod touch的主板不仅由螺丝固定,还用胶粘在机身上,所以拆解起来很费力。

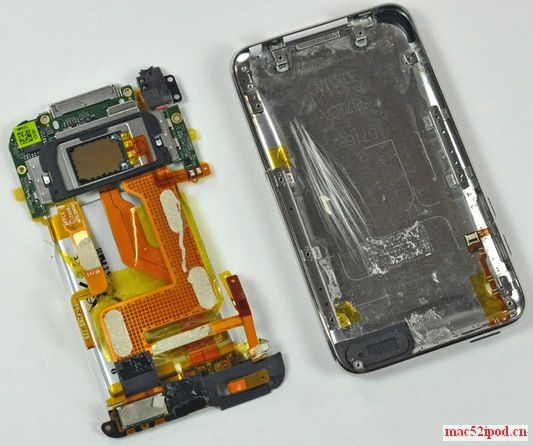

第3代苹果iPod touch拆解过程和零件组图:主板与机身外壳分离
苹果iPod touch主板与机身外壳分离

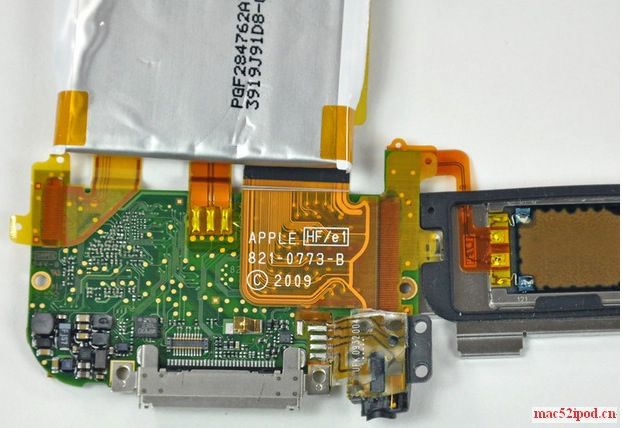

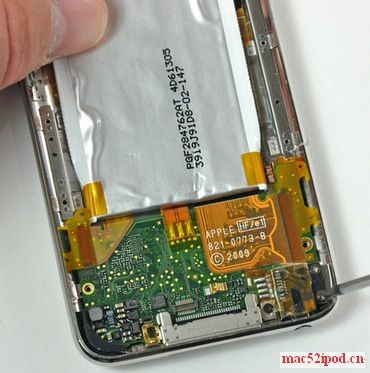

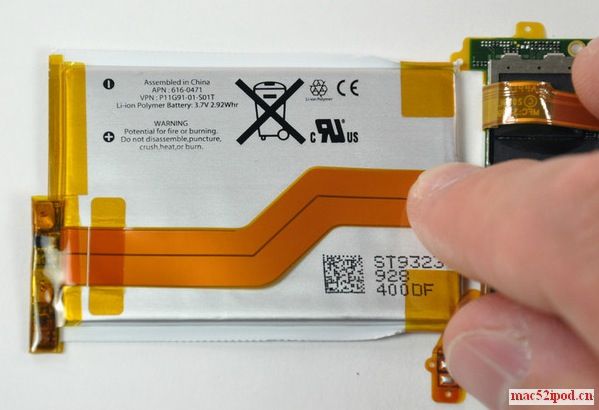

第三代苹果iPod touch的电池照片
第三代苹果iPod touch的电池特写照片:3.7V 2.92Whr锂聚合物电池

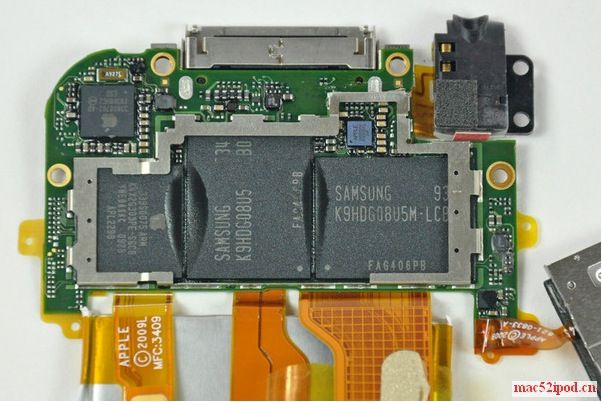

第三代苹果iPod touch主要芯片特写
第三代苹果iPod touch主要芯片特写:中间和右侧的是三星的Flash闪存芯片,共32GB。左侧的是第三代苹果iPod touch的CPU--型号339S0075ARM的ARM处理器。注意,第二代苹果iPod touch的CPU处理器型号为339S0048ARM,iPhone 3GS手机的CPU处理器型号为339S0073ARM。

第三代苹果iPod touch的主板背面照片
看完都是芯片的主板正面,再看看第三代苹果iPod touch的主板背面照片,

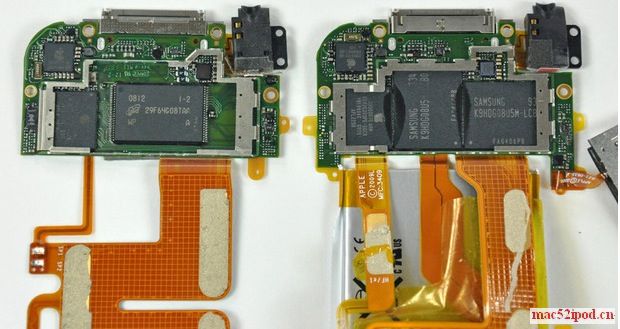

第二代与第三代苹果iPod touch主板对比照片
第二代(左侧)与第三代(右侧)苹果iPod touch主板对比照片

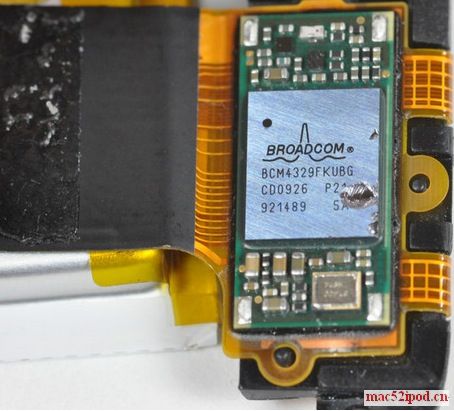

第三代苹果iPod touch的WIFI无线芯片照片

第三代苹果iPod touch的WIFI无线芯片特写,这颗芯片为Broadcom BCM4329,而非第二代iPod touch和iPhone 3GS中的芯片型号都是BCM4325。

BCM4329芯片包括以下功能:802.11 a/b/g/n WiFi网络,蓝牙2.1+EDR以及FM信号收发。也就是说只要Apple愿意,就可以让第三代苹果iPod touch支持802.11n无线网络,也可以像新苹果iPod nano一样提供FM收音机,甚至可以让iPod touch变身FM信号发射器,将音乐通过收音机信号无线发送到你的车载音响中。

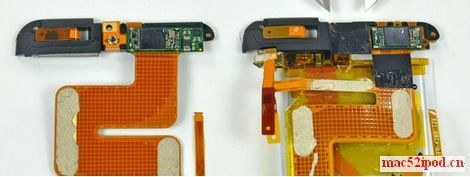

第三代与第二代苹果iPod touch顶部对比
第三代(右)与第二代(左)苹果iPod touch顶部对比:中间多出了一个差不多可以容纳摄像头的空间

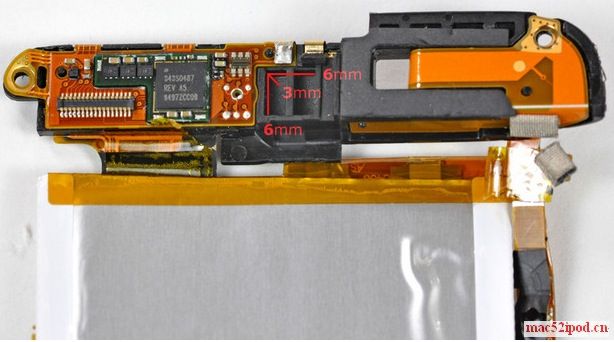

第三代苹果iPod touch拆解顶部特写照片
第三代苹果iPod touch拆解顶部特写照片:6*6mm的空间,和新版iPod Nano的摄像头尺寸几乎一模一样,看来摄像版iPod touch离我们不远了。
