转帖一篇新款苹果iPod nano/iPod touch拆解组图吧。肯定不是我拆的^_^没钱啊。

首先是第四代iPod nano:

新iPod nano/iPod touch全程拆解
设计依旧的外包装

新iPod nano/iPod touch全程拆解
包装内的所有物品。非常遗憾,标配耳机仍然是普通版本,线控版下月才会开卖。我们也可以期待将来某个时候线控版耳机成为标配。

新iPod nano/iPod touch全程拆解
四代iPod nano排排站

新iPod nano/iPod touch全程拆解
三款瘦版

新iPod nano/iPod touch全程拆解
实际厚度差异不大,不过新机的弧线让它在厚度的视觉效果上好许多。

新iPod nano/iPod touch全程拆解
从机顶下手,撬起顶盖。这里的设计和第二代nano非常类似。

新iPod nano/iPod touch全程拆解
底部同样撬开

新iPod nano/iPod touch全程拆解
由于体积过小,四代nano的设计并没有为售后维修提供太多空间,即使将电路板从机壳中滑出都需要花费很大力气。

新iPod nano/iPod touch全程拆解
拿出液晶屏。这里可以证实,新nano的屏幕外盖采用了真正的玻璃。

新iPod nano/iPod touch全程拆解
外壳,屏幕玻璃外盖和屏幕。这层玻璃没有采取任何方式固定,机身内部零件将它正好卡在了那里。玻璃盖为和外壳一样的弧线型,最厚处1.7mm,最薄处0.7mm。

新iPod nano/iPod touch全程拆解
内置电池

新iPod nano/iPod touch全程拆解

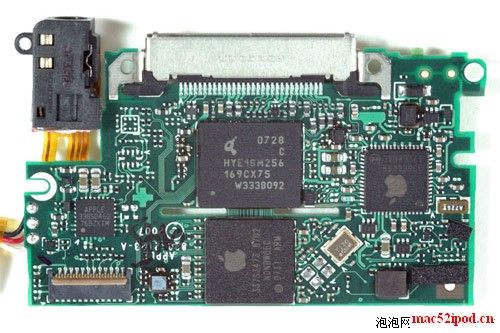

主电路板正面,中央处理器标着苹果的Logo,应当仍然为三星制造,并将CPU和DRAM封装在了一颗芯片内,编号为:339S0049 ARM,K4X56323PI-KGC4,YWE025QH 825,APL0278A00,N1B2HOP 0831。

新iPod nano/iPod touch全程拆解
背面,8GB东芝闪存,编号:TH58NVG6D1DLA87,U20516,JAPAN,0826MAE。

新iPod nano/iPod touch全程拆解

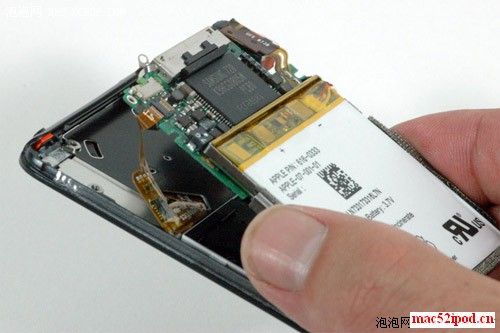

电池与电路板采用焊接,更换会比较困难。

新iPod nano/iPod touch全程拆解

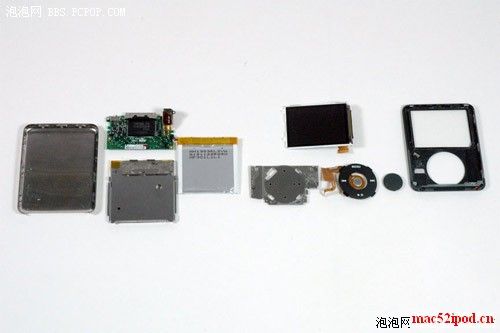

所有零件
