新一代苹果iPod Shuffle拆解组图

分类:拆机与测试
2009-3-27 02:01

评论(0)
阅读(14993)

Tags: ,
十几天前苹果发布了新一代iPod Shuffle,超小的身材和金属外壳、线控、语音交流等改进可以说是脱胎换骨的进化。今天献上新一代苹果iPod Shuffle拆解组图,看看新款Shuffle的内部构造和元件。转自iFixit。
新一代苹果iPod Shuffle拆解组图

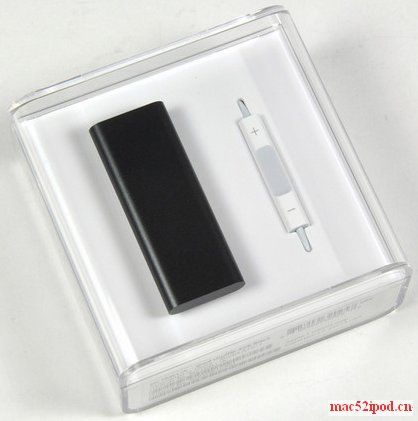

新一代苹果iPod Shuffle的包装,简洁之极

新一代苹果iPod Shuffle拆解组图

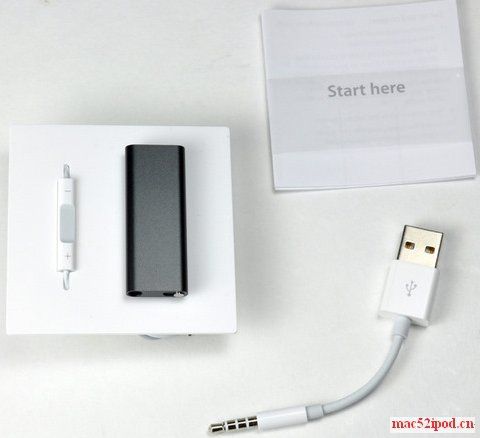

打开包装盒,一个带充电功能的数据线、一本说明书、一个苹果线控耳机、还有主角--新一代苹果iPod Shuffle。新Shuffle有黑色和银灰色2款,这次拆的是黑色版。

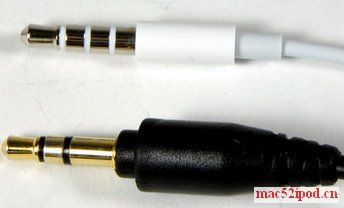

苹果线控耳机与普通耳机接口部分对比图
苹果线控耳机与普通耳机接口部分对比图

新一代苹果iPod Shuffle拆解组图

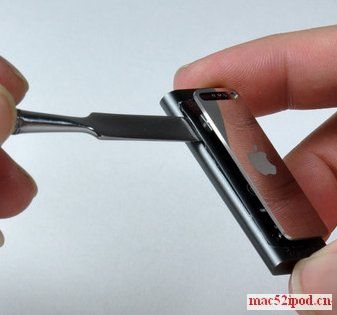

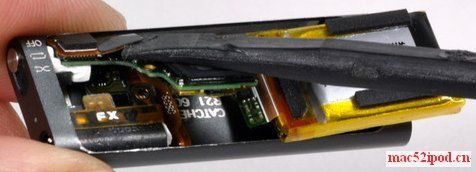

撬开Shuffle外壳

新一代苹果iPod Shuffle拆解组图

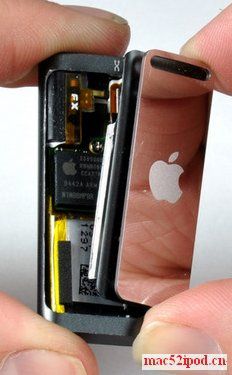

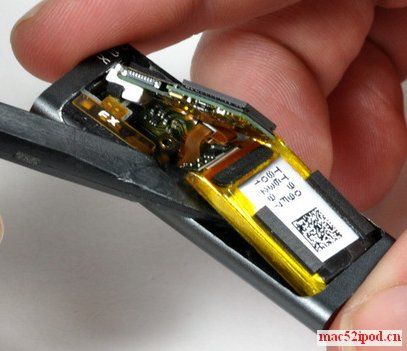

由于Shuffle顶端有卡子固定,打开背盖要首先从底部开始。

新一代苹果iPod Shuffle拆解组图

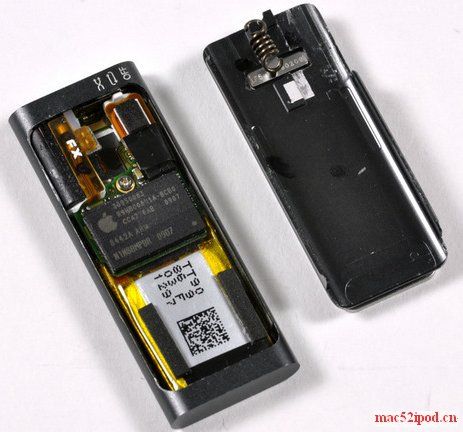

新一代苹果iPod Shuffle内部总览:一颗芯片,一块电池,一些接口部件。背盖和上面的金属夹重量占新版iPod Shuffle总重的一半,芯片等零件含外壳重量仅有5g。

新一代苹果iPod Shuffle拆解组图

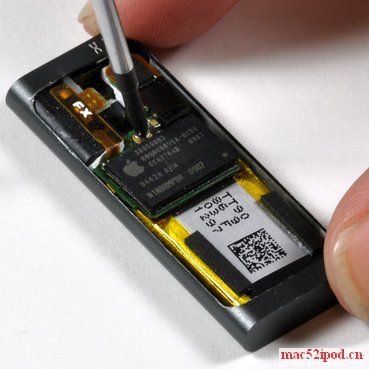

唯一的一颗螺丝,用于固定Shuffle主控芯片

新一代苹果iPod Shuffle拆解组图
新一代苹果iPod Shuffle拆解组图
新一代苹果iPod Shuffle拆解组图

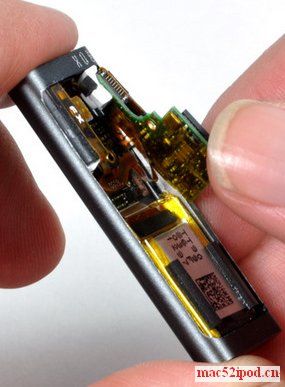

拆下新一代Shuffle各个零件

新一代苹果iPod Shuffle拆解组图

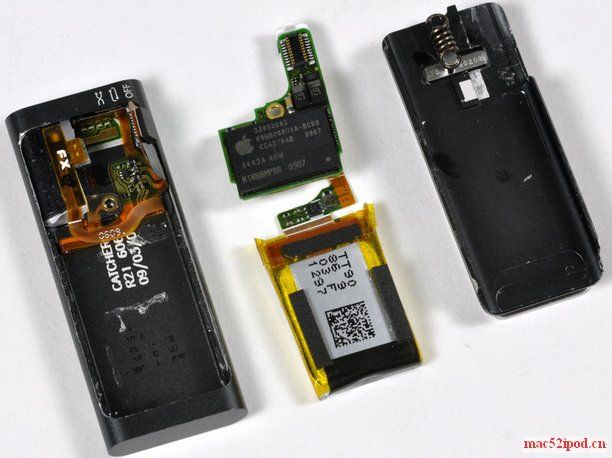

完成初步拆解。新一代苹果iPod Shuffle的电池和主板是焊接在一起的,苹果官方更换新iPod shuffle电池要收取49美元,超过新机价格的一半,黑吧。

新一代苹果iPod Shuffle拆解组图

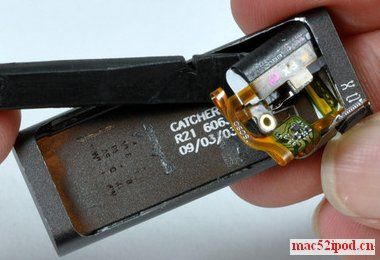

露出生产日期了:09年3月3日

新一代苹果iPod Shuffle拆解组图
新一代苹果iPod Shuffle拆解组图

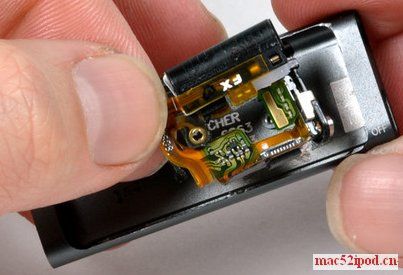

耳机接口、开关和指示灯。白色半透明部分将LED指示灯信号从机身内部传导到外壳上。

新一代苹果iPod Shuffle拆解组图

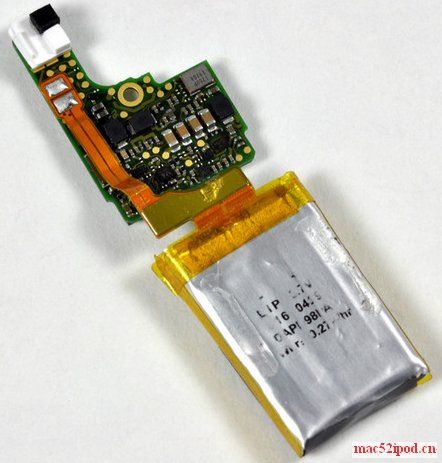

新一代苹果iPod Shuffle电池特写,电压3.7V,容量0.27Wh,标称播放时间为10小时。

新一代苹果iPod Shuffle拆解组图

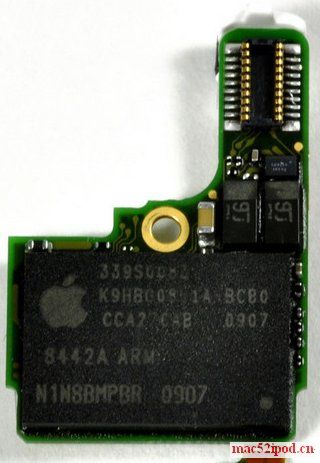

新一代苹果iPod Shuffle主控芯片特写照片,这是Shuffle里唯一的一颗芯片。多芯片封装技术的进步,使得iPod Shuffle的CPU、解码芯片、内存和4GB闪存等元件都封装在一块芯片里。

新一代苹果iPod Shuffle拆解组图

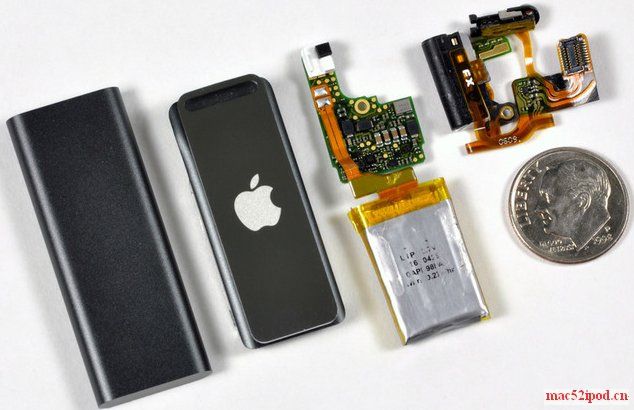

新一代苹果iPod Shuffle零件全家福,拆解完成。
