苹果iPhone 3GS手机拆解

分类:拆机与测试
2009-6-19 23:18

评论(0)
阅读(37745)

Tags: ,
前几天发了《苹果iPhone 3GS官方介绍视频》,今天有法国人买到了苹果iPhone 3GS手机并将其大卸八块。下面是苹果iPhone 3GS手机拆解组图,照片较多,网页加载会比较慢。
苹果iPhone 3GS手机拆解,所有赠品

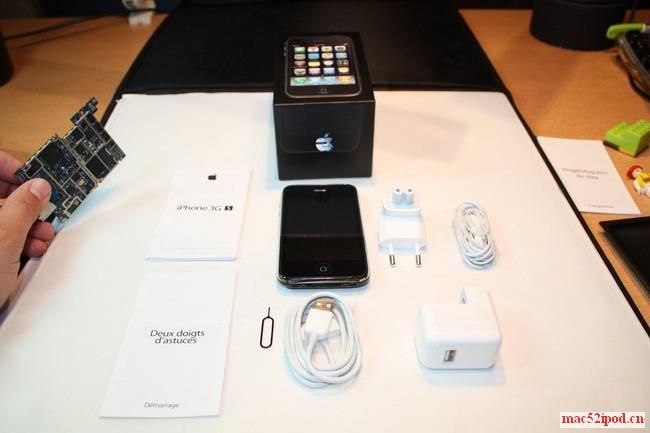

手机、耳机、USB线、充电器、SIM卡槽取出工具、说明书,苹果iPhone 3GS盒子里就这些了

苹果iPhone 3GS手机拆解,从底部开始拆
从底部拆起

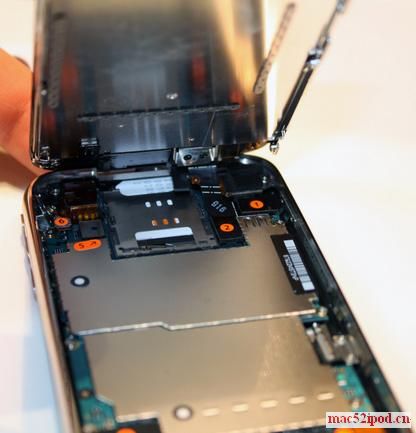

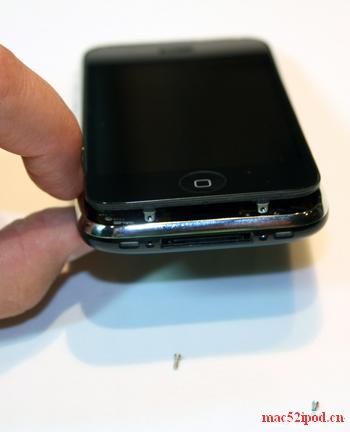

苹果iPhone 3GS手机拆解,撬起屏幕,断开排线
撬起屏幕,断开排线

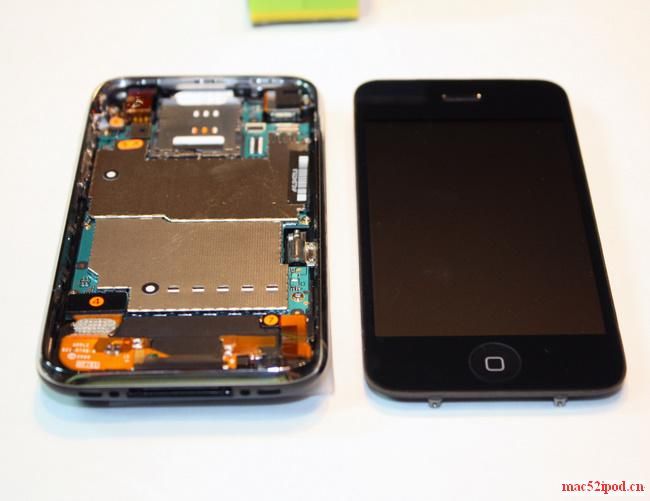

苹果iPhone 3GS手机拆解,彻底分开
彻底分离,图中标注各模块连接:1. 液晶屏幕;2. 触摸控制器;3. 听筒(隐藏于1、2下方);5. 耳机接口;6. 无线天线连接

苹果iPhone 3GS手机拆解,拆下液晶屏
苹果iPhone 3GS手机拆解液晶屏幕需拧下6颗螺丝

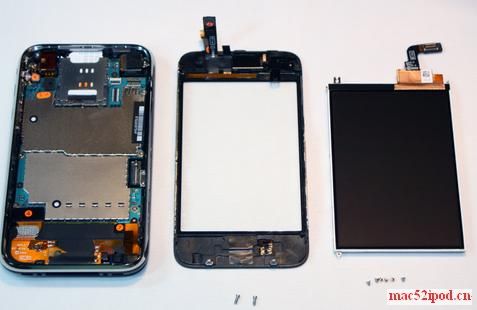

苹果iPhone 3GS手机拆解,主机、屏幕边框和液晶屏分离
苹果iPhone 3GS手机拆解,主机、屏幕边框和液晶屏分离

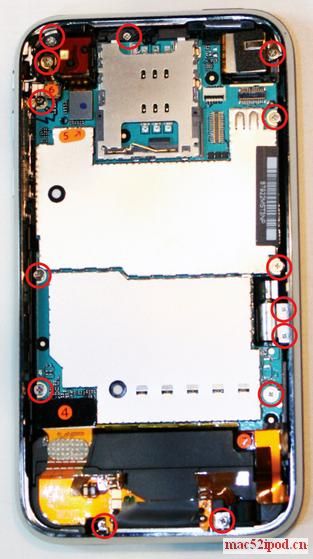

苹果iPhone 3GS手机拆解,拧下图中圈到的螺丝
拧下图中圈到的螺丝

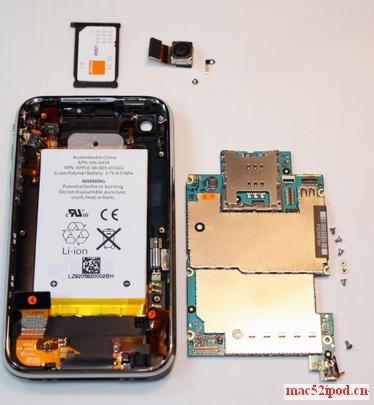

iPhone 3GS的主板、SIM卡、摄像头从机身分离
iPhone 3GS的主板、SIM卡、摄像头从机身分离

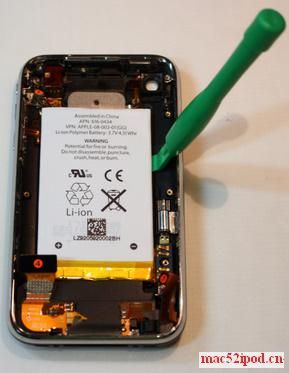

苹果iPhone 3GS手机拆解,撬下电池
撬下电池

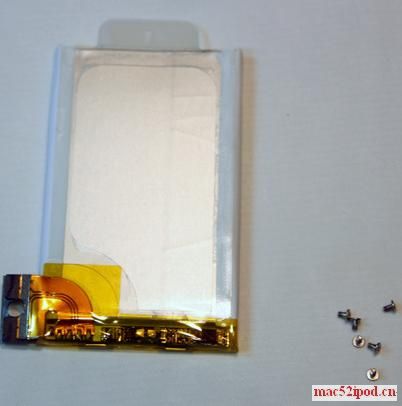

苹果iPhone 3GS电池特写,锂聚合物电池,电压3.7V,容量4.51WHr。
苹果iPhone 3GS电池特写,锂聚合物电池,电压3.7V,容量4.51WHr。

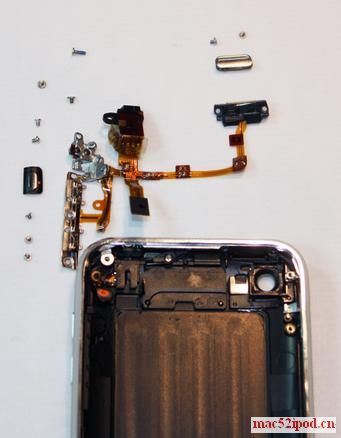

拆解苹果iPhone 3GS手机耳机接口、顶端按键模块。
拆解苹果iPhone 3GS手机耳机接口、顶端按键模块。

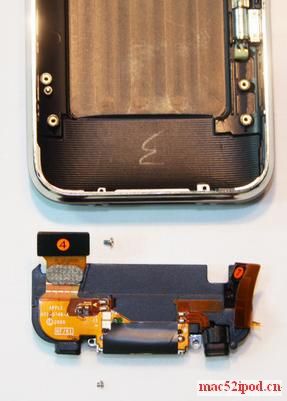

苹果iPhone 3GS手机底部接口模块
苹果iPhone 3GS手机底部接口模块

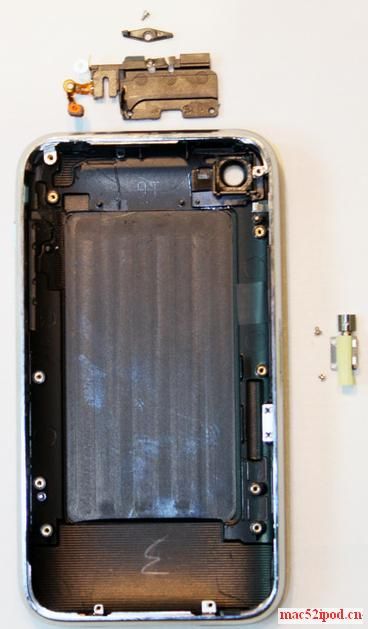

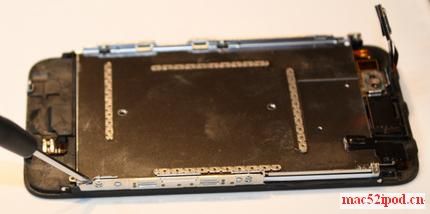

震动模块、GPS天线等是粘在苹果iPhone 3GS手机背部的

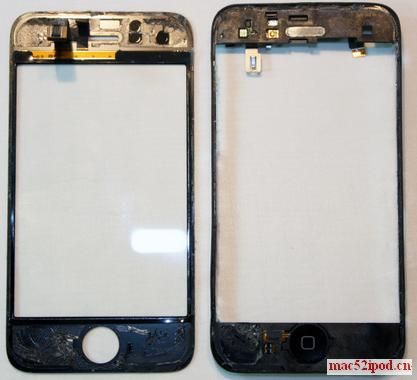

用热风枪将面板的两层分离,这一步几乎是不可逆的。左侧的内层即为触摸屏。

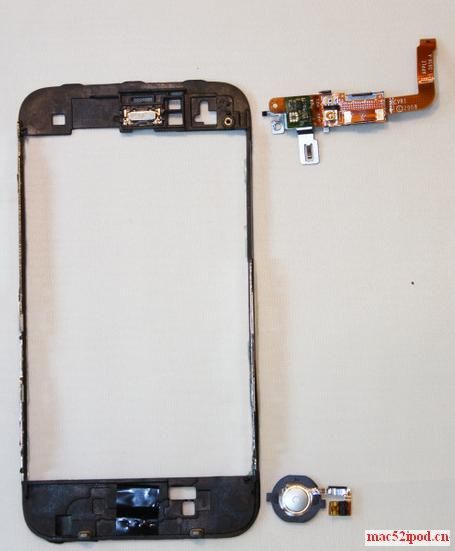

摘除苹果iPhone 3GS手机听筒和Home按键

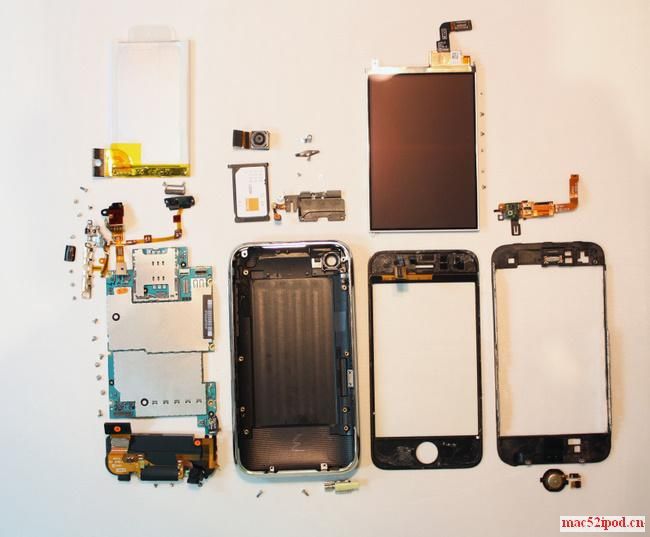

苹果iPhone 3GS手机零件全家福
苹果iPhone 3GS手机零件全家福

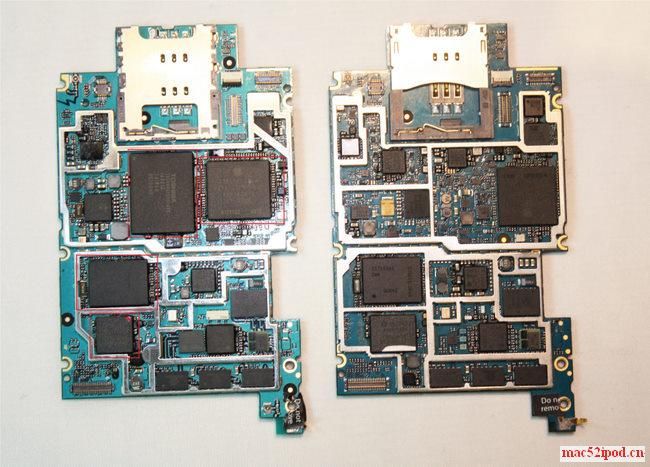

苹果iPhone 3GS(左)与iPhone 3G(右)手机主板对比
苹果iPhone 3GS(左)与iPhone 3G(右)手机主板对比
左图中间的是东芝制造的NADA闪存,右侧带苹果Logo的芯片是苹果从三星定制的主处理器
