第三代 Apple TV 拆机组图,看看新款苹果 “电视机顶盒” 的内部构造和零件吧

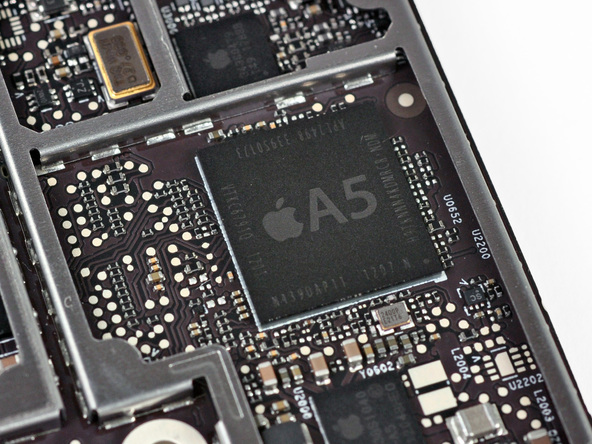

第三代 Apple TV 的 A5 芯片特写

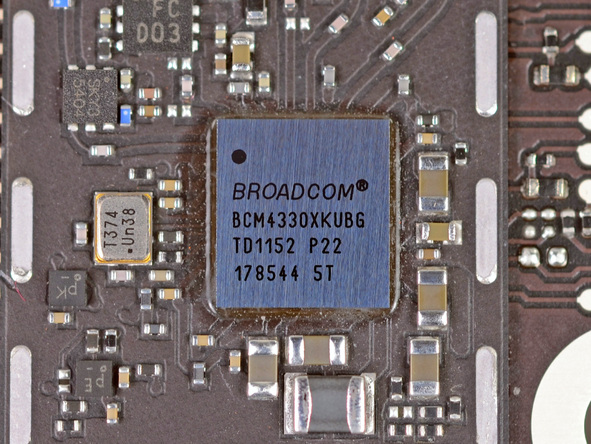

第三代 Apple TV 的 Broadcomm(博通)BCM4330 无线芯片特写

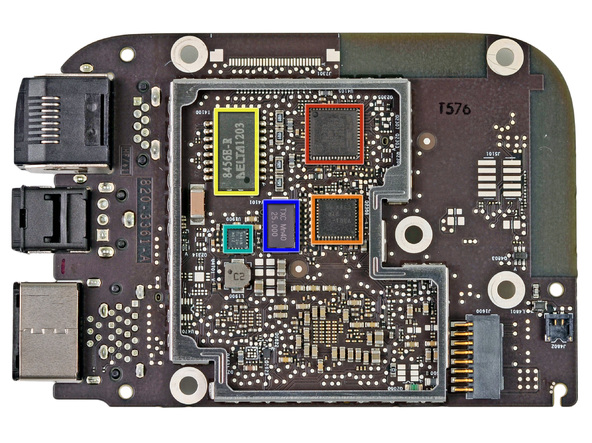

第三代 Apple TV 主板背面,各个高亮标出的芯片分别是:
红框:SMSC LAN9730 控制器
蓝框:TXC Mn40 25.000
黄框:DELTA 8456E-R
橙框:V301
青框:54418

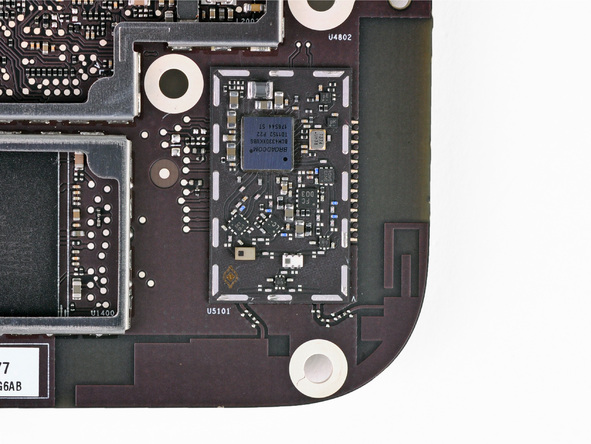

和上老款相比,第三代 Apple TV 使用了 2 根天线。增加一根天线的原因不清楚,要么是为了增强信号,要么是和同时支持单频段2.4GHz 802.11 b/g/n 以及双频段2.4GHz和5GHz 802.11 a/b/g/n 网络的 BCM4330 无线芯片有关:两根天线,一根用于 2.4GHz 共享天线,另一根 5GHz 天线。

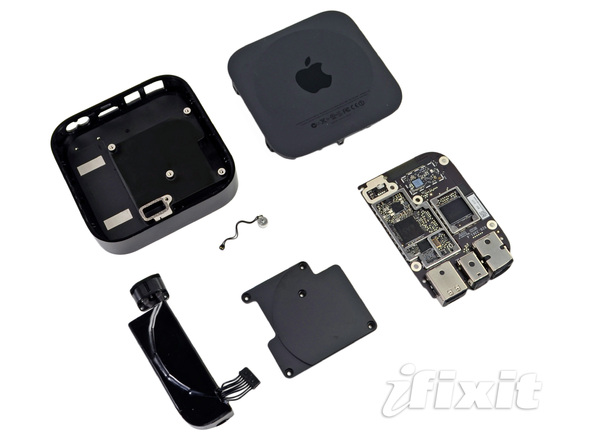

第三代 Apple TV 拆机结束,这是零件全家福。99 美元的 “机顶盒”,构造肯定复杂不了。芯片都集成到了主板上,里面剩下的好像就一个电源一块散热片一个灯泡。而且考虑到不像其它 iOS 设备或笔记本电脑那样经常移动,胶水和螺丝也格外的少。
