2015 年,苹果复活了 MacBook 这个名字,并作出了比 MacBook Air 还轻薄且拥有 Retina 屏幕的无风扇超便携笔记本。2304×1440像素(226 ppi) 12 寸视网膜屏,而且是 IPS 面板。从低到高依次配 1.1、1.2 或 1.3GHz 双核 Intel Core M 处理器,8 GB 内存,256 GB 或 512 GB SSD。外加全新的键盘、触控板和电池。翻译了 iFixit 的拆机组图,看看第一代 Retina MacBook 的内部构造吧。

照片很多,分成几页,加载请耐心。前两页比较枯燥,没时间的话您可以先从第三页看起

苹果 Retina Macbook 2015 拆机组图

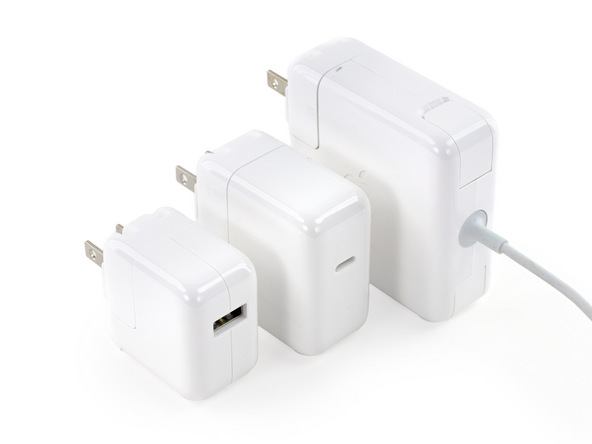

电源对比,从左到右依次是:iPad 用的 10 瓦电源、MacBook 的 29 瓦 USB-C 电源、MacBook Air 用的 60 瓦 Magsafe 2 电源。

苹果 Retina Macbook 2015 拆机组图

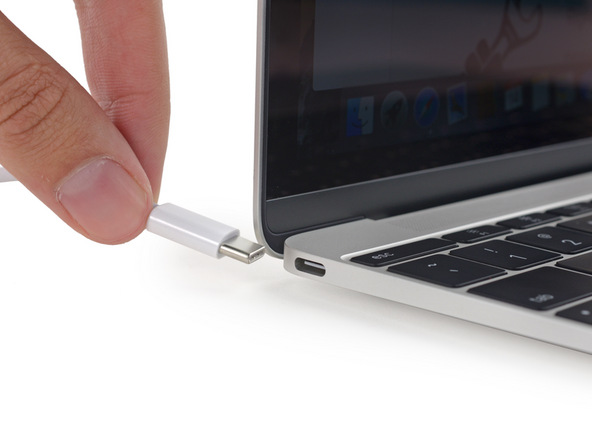

USB-C 接口特写(嫌接口少?有扩展器

苹果 Retina Macbook 2015 拆机组图

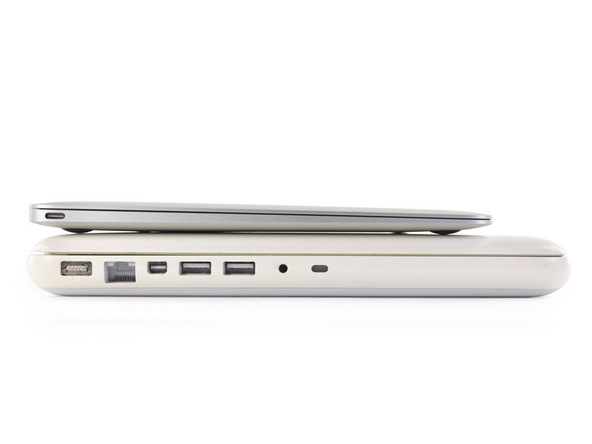

和上一个叫 MacBook 的苹果笔记本( 2011 年停产)对比。

苹果 Retina Macbook 2015 拆机组图

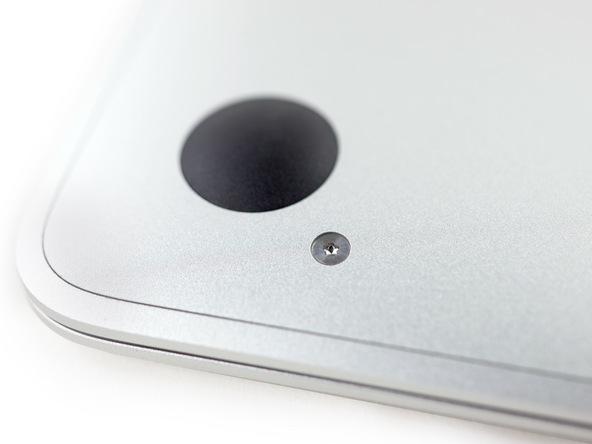

还是从底壳拆起,苹果用的是对拆机不友好的五角螺丝。但是想想看,一个内存、硬盘都焊死且没有风扇不用清灰的笔记本,普通用户干嘛拆它?

苹果 Retina Macbook 2015 拆机组图

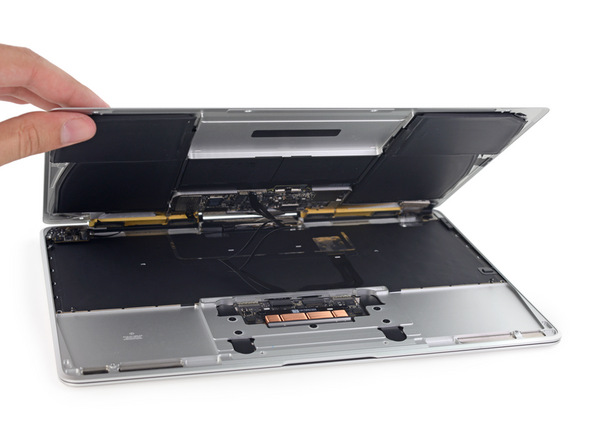

打开外壳,注意别一下子掀开,因为连着数据线呢。

苹果 Retina Macbook 2015 拆机组图

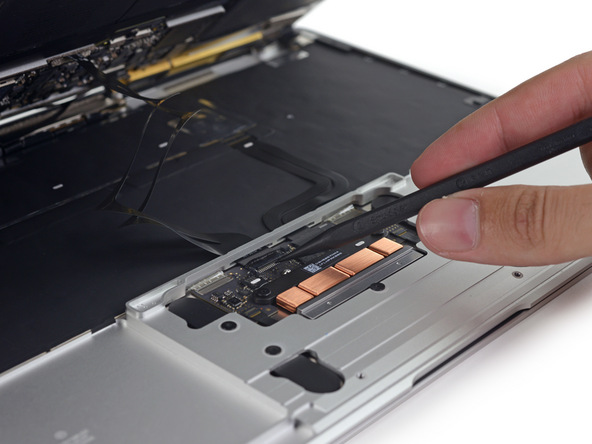

断开键盘、触控板的数据线

苹果 Retina Macbook 2015 拆机组图

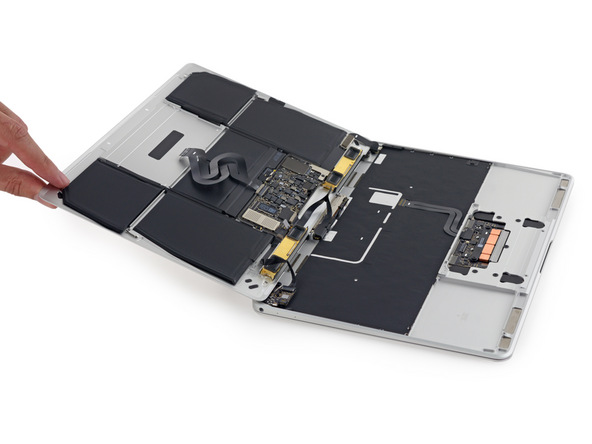

现在可以完全打开外壳了,但靠近转轴一侧还有很多条线缆需要断开。
