苹果电脑 MagSafe 电源接口的结构,还有指示灯变颜色的原理

分类:拆机与测试
2013-7-12 19:28

评论(2)
阅读(16367)

Tags: , ,
苹果电脑的 MagSafe 电源接口挺有意思的,一方面它靠磁力吸在笔记本机身上,插拔方便而且有人踢到电源线时自动断开,不会像传统 PC 电源那样把笔记本从桌子上拉的掉下来;另一方面有个小 LED 灯能显示充电状态。下面说说苹果电脑 MagSafe 电源接口的内部结构和工作原理:几个触点都是干什么的?充电的过程和指示灯变色的原理是什么?苹果电脑是怎么读出 MagSafe 电源的型号和序列号的?

苹果电脑 MagSafe 电源接口

苹果电脑 MagSafe 电源接口有 5 个触点,最外侧的两个用于接地,靠近中间的两个触点用于传输电力,最中间那个用于电脑和充电器的芯片之间传输信号。

触点是对称的,所以插反了也没问题。另外老款 MagSafe 电源的中间那个触点明显比另外四个细的多。触点外面那一圈金属用于吸附苹果笔记本的电源口,但没有磁力,Mac 主机的电源口有磁力(你拿钥匙什么的伸过去也能被吸住)。

苹果电脑 MagSafe 电源接口

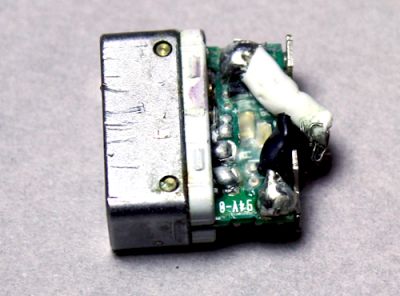

扒开 MagSafe 电源接口外面的保护层,可以看到电路板上的 LED 灯(图中间的白色部分)和一颗小小的芯片(较远一侧那个黑色的方块)。它储存电源的序列号等身份信息,控制充电电流,控制指示灯颜色。

每次把 MagSafe 电源插到苹果电脑侧面的接口上时,会经过以下步骤:

  • 插到电脑上之前,MagSafe 只维持大约 100 µA 的极弱电流
  • 插头吸到苹果电脑上一瞬间,MagSafe 电源检测到上面说的那股极弱电流遇到了阻性负载,电阻值也吻合,于是开始全功率供电。苹果电脑检测到电源口有供电后,就通过接口中间那个触点读取 MagSafe 芯片里储存的身份信息,确认后就接受供电。
  • 苹果电脑通过接口中间那个触点发送信号给 MagSafe 电源里的芯片,控制插头上那颗 LED 灯改变颜色以显示供电状态:电池充电中(橙色)还是电池已充满只给主机供电(绿色)。

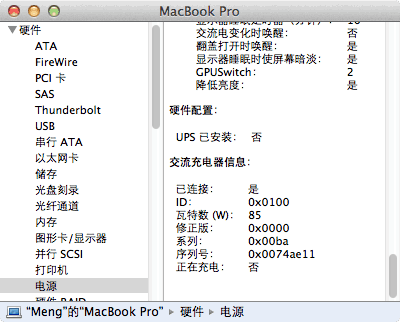

苹果电脑 MagSafe 电源信息

你打开 Mac 的 “系统信息”,在硬件栏里也能看到当前所接的 MagSafe 电源的信息,就是通过中间那个触点从电源自带那颗芯片传过来的。

译自 Ken Shirriff's blog
