苹果 Macintosh 128K 拆机组图

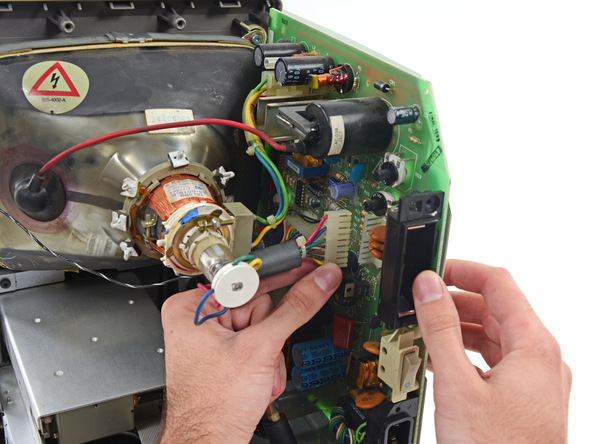

断开显像管和电源之间的插头。

苹果 Macintosh 128K 拆机组图

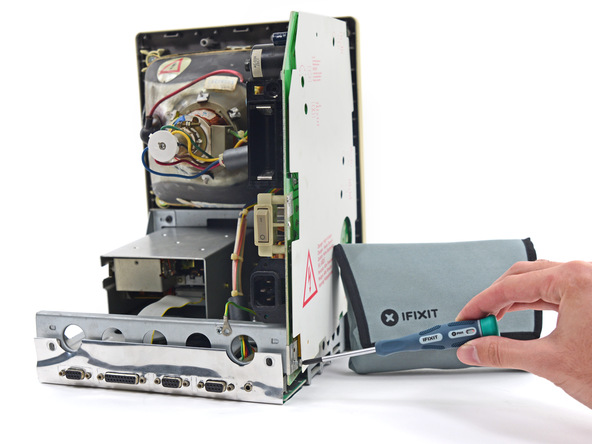

拆电源的固定螺丝。

苹果 Macintosh 128K 拆机组图

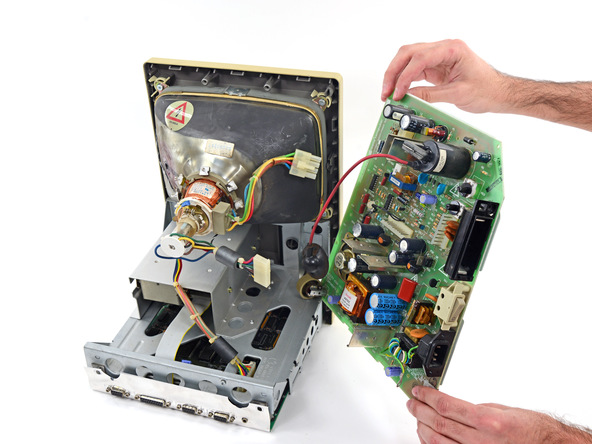

电源成功拆下。编号 630-0102,功率 60W(现在 iMac 的电源是 186W)

苹果 Macintosh 128K 拆机组图

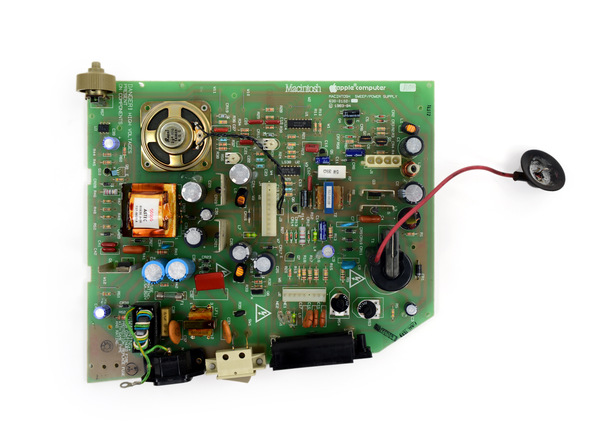

电源特写

苹果 Macintosh 128K 拆机组图

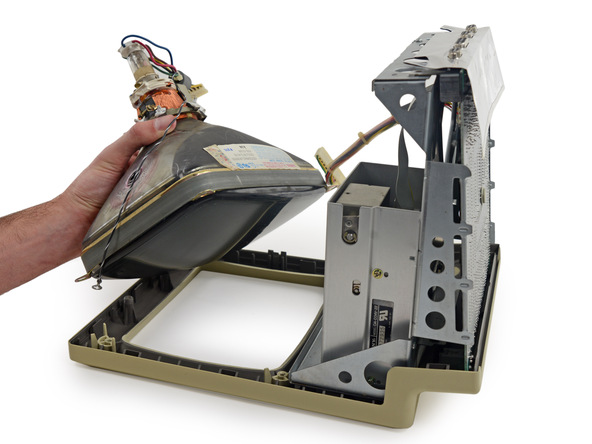

拆下显示器。

苹果 Macintosh 128K 拆机组图

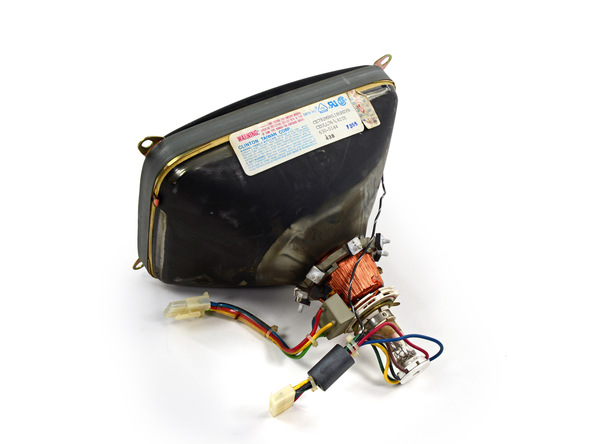

现在用惯了液晶屏,回头看 80 年代的 CRT 屏幕很庞大吧。

苹果 Macintosh 128K 拆机组图

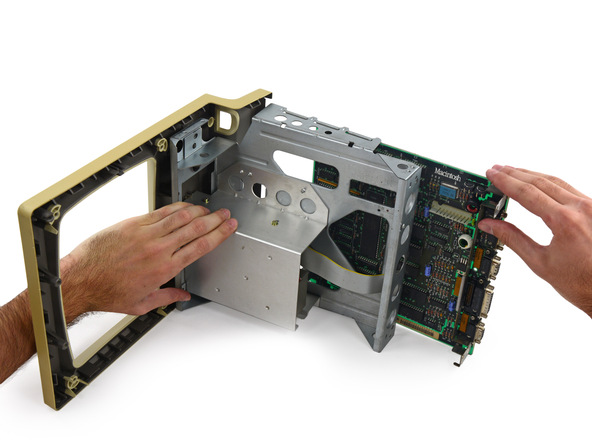

抽出软驱仓下面的电脑主板。

苹果 Macintosh 128K 拆机组图

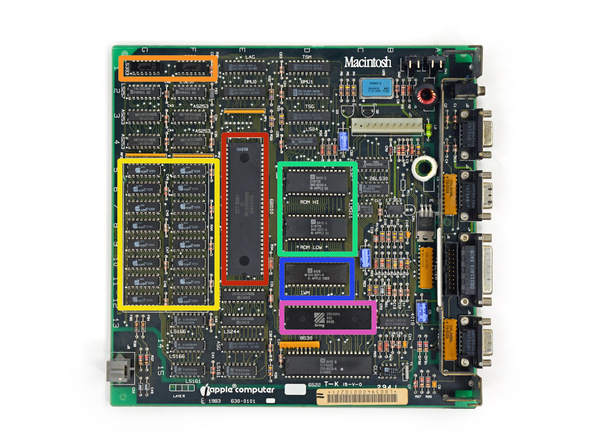

Macintosh 128K 电脑主板上的芯片:

  • 红框 - Motorola MC68000G8 处理器
  • 橙框 - 飞兆半导体 74LS393 视频计数器
  • 黄框 - 镁光 4264 内存,128 KB(64 kb x 16)。当年 “Macintosh 128K” 的名字就是这么来的,9 个月后发布了拥有 512KB 内存的升级款。
  • 绿框 - Simtek C19728 和 C19729 32 KB ROM (32 KB x 2 = 64 KB)
  • 蓝框 - Simtek 344-0041-A 磁盘控制器
  • 紫框 - Zilog Z8530PS串行通信控制器
