2012 款苹果 MacBook Air 笔记本电脑拆机组图,看新 Air 的零件和内部构造

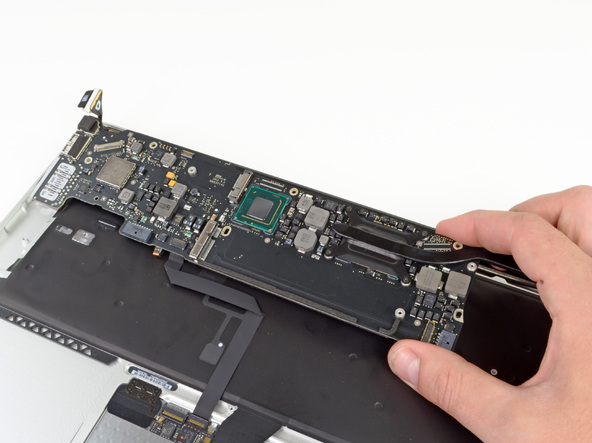

取下 MacBook Air 的电脑主板

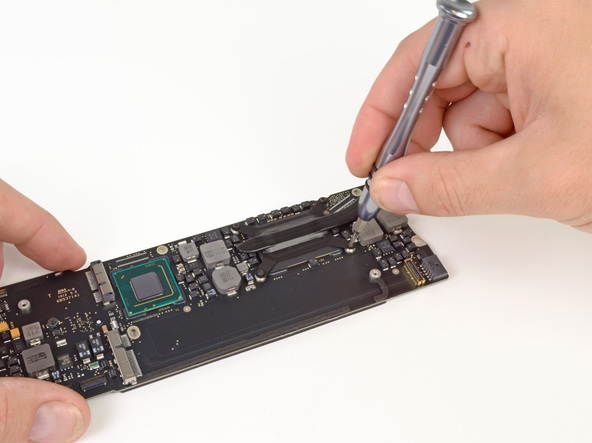

拆下覆盖在 CPU 上的热管散热器

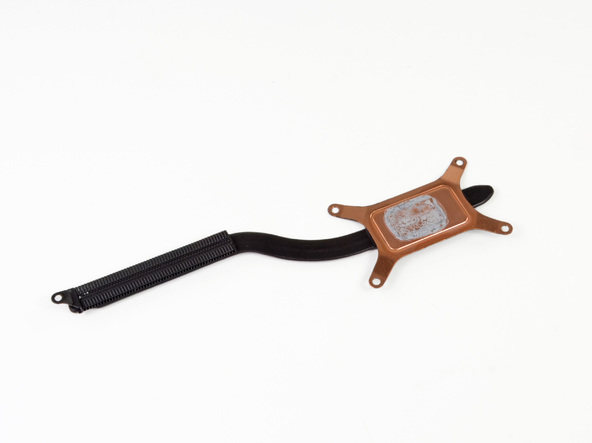

苹果 MacBook Air 的热管散热器特写

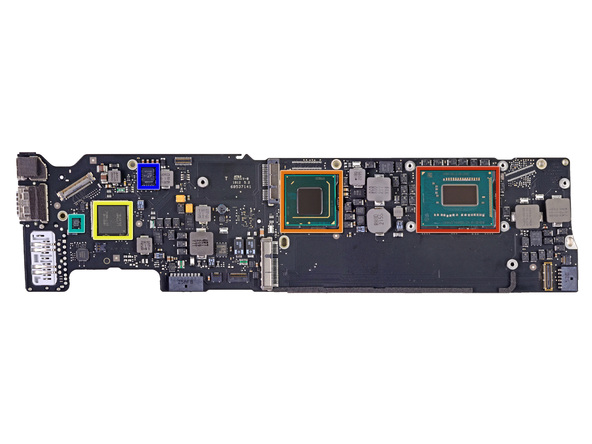

主板正面照片,标出的芯片分别是:
- 红框:英特尔Core i5-3427U 双核处理器。主频 1.8GHz,通过Turbo Boost技术可以达到2.8GHz。里面还内置了英特尔 HD 4000 显卡
- 橙框:英特尔E201B953 SLJ8B 控制单元。大概相当于以前的南桥吧。北桥内置在 CPU 里了
- 黄框:英特尔DSL3510L,Thunderbolt 控制芯片
- 粉框:德州仪器 TPS2561 电源控制开关
- 蓝框:Linear Technology 的 LT3957 反向输出转换器

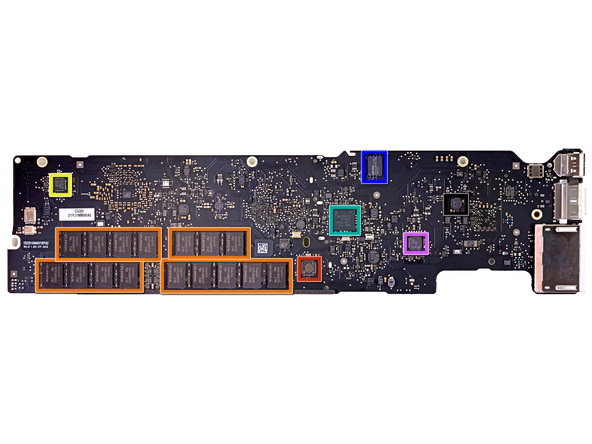

主板背面照片,标出的芯片分别是:
- 红框:SMSC USB25138,USB3.0 控制器
- 橙框:海力士 DDR3 内存
- 黄框:MAXIM 15120G
- 绿框:德州仪器 Stellaris LM4FS1AH 微控制器
- 蓝框:Macronics MXIC MX25L640E 串行 Flash 存储器
- 紫框:德州仪器 TPS51980
- 黑框:德州仪器CD3210

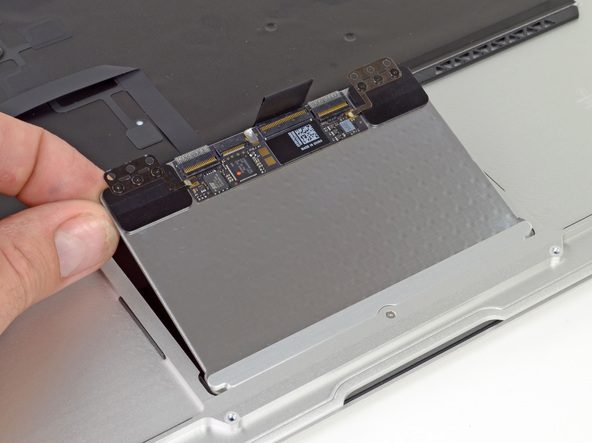

触控板换起来也和以前一样容易

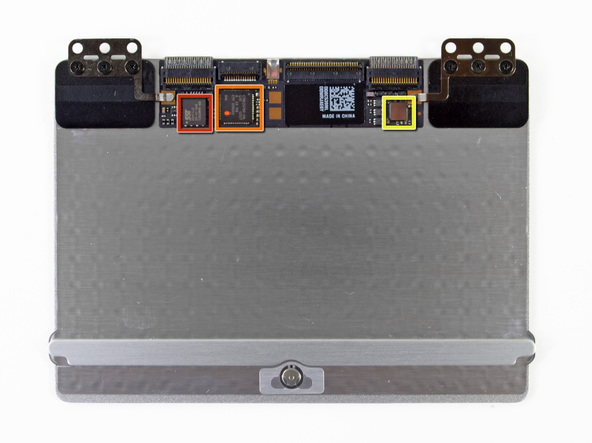

触控板上的芯片:
- 红框:Silicon Storage 科技的 25VF020 芯片
- 橙框:Cypress Semiconductor CY8C24794 微控芯片
- 黄框:博通 BCM5976A0KU826 芯片

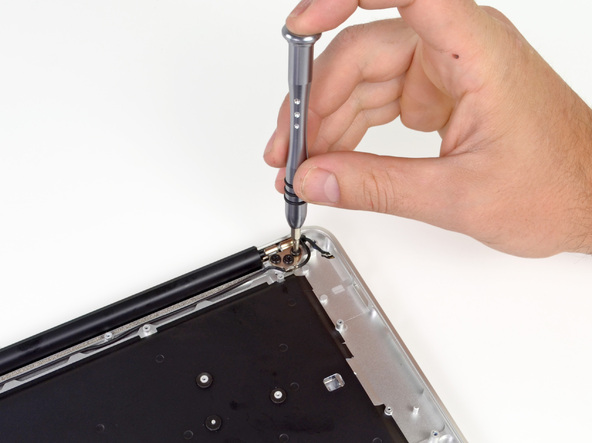

拆下 MacBook Air 的液晶屏固定螺丝

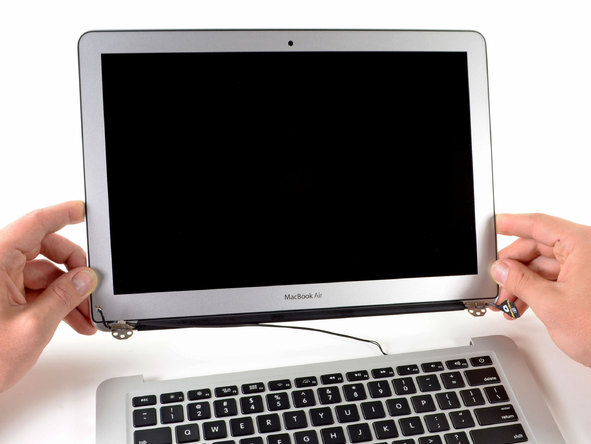

屏幕与机身分离
2012 款苹果 MacBook Air 拆机结束,这是零件全家福
