    10 月 21 日的 Back to the Mac 大会上,苹果发布了新一代 Macbook Air 超薄笔记本,有 11 寸和 13 寸两颗。今天从著名拆机网站 iFixit 找来 11 寸苹果 Macbook Air 拆解组图,看看新超薄笔记本的零件和内部构造吧。

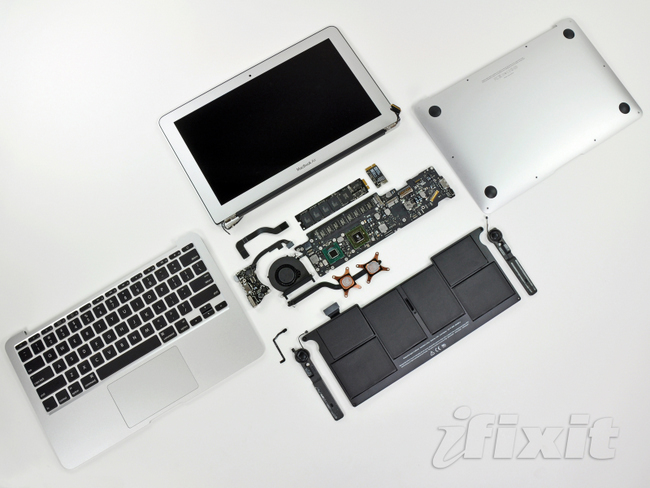

11寸苹果 Macbook Air笔记本电脑的所有零件
先把最后拆机结果放出来调调大家胃口

    几十张照片,网页加载可能较慢,请耐心等待

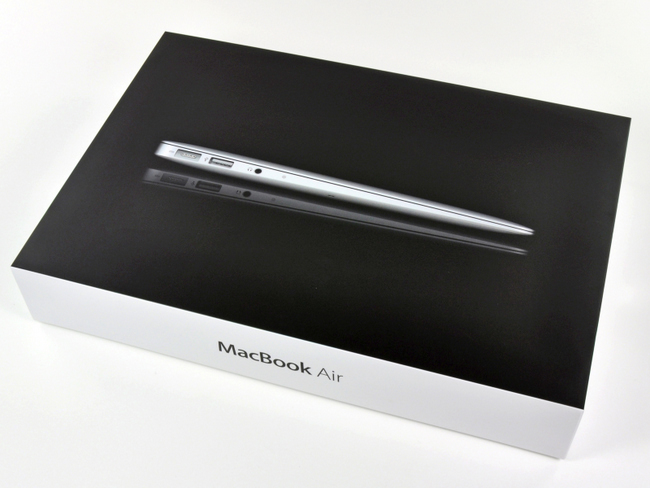

11寸苹果 Macbook Air笔记本电脑包装箱
11寸苹果 Macbook Air 笔记本电脑包装箱

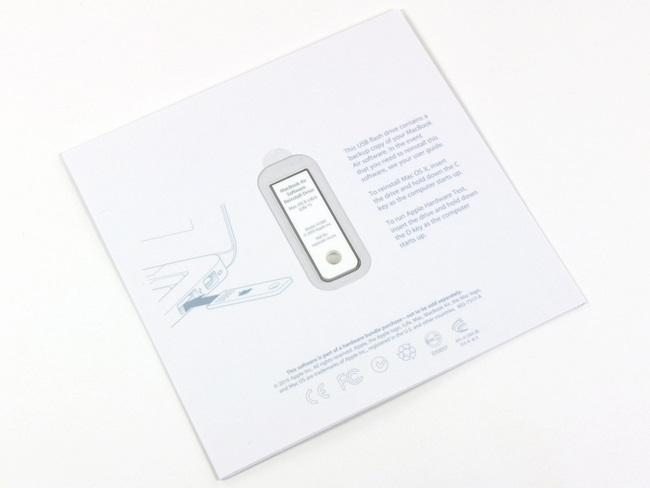

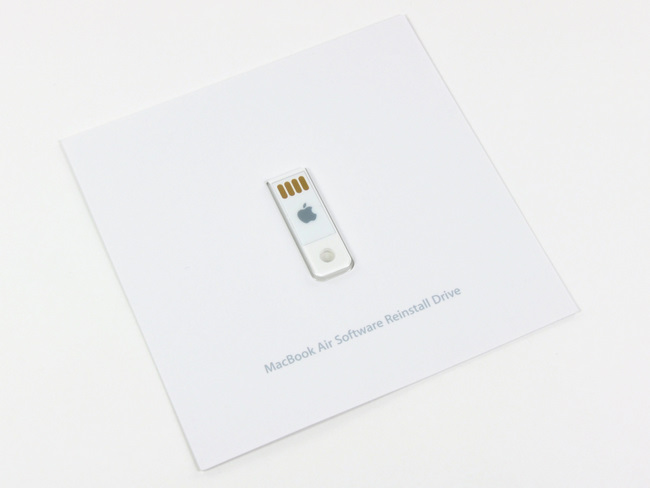

随苹果 Macbook Air笔记本电脑赠送的系统 U 盘
随苹果 Macbook Air 笔记本电脑赠送的系统 U 盘

    苹果 MacBook Air 笔记本电脑不带光驱,所以这次苹果附赠了一块 Mac OS X 系统 U 盘,容量为 8 GB,内有操作系统和 iLife 软件套装。插入 U 盘按 Option 键可选择启动盘重装系统。
随苹果 Macbook Air笔记本电脑赠送的系统 U 盘
随苹果 Macbook Air 笔记本电脑赠送的系统 U 盘背面

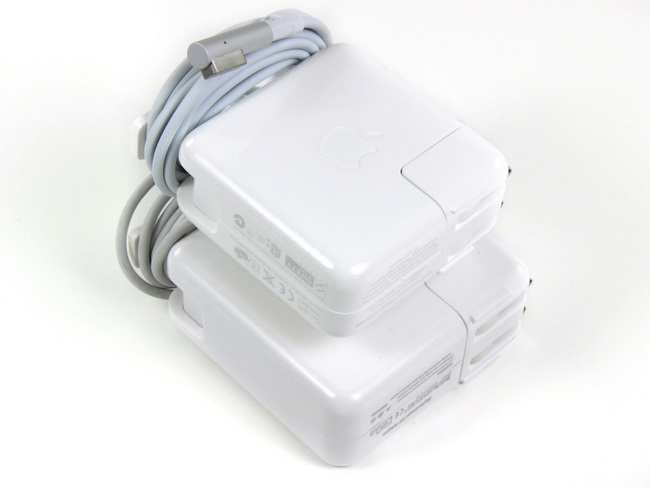

苹果 Macbook Air笔记本电脑的MagSafe电源
苹果 Macbook Air 笔记本电脑的 45W MagSafe 电源,上图为新旧两代电源对比,尺寸明显小了

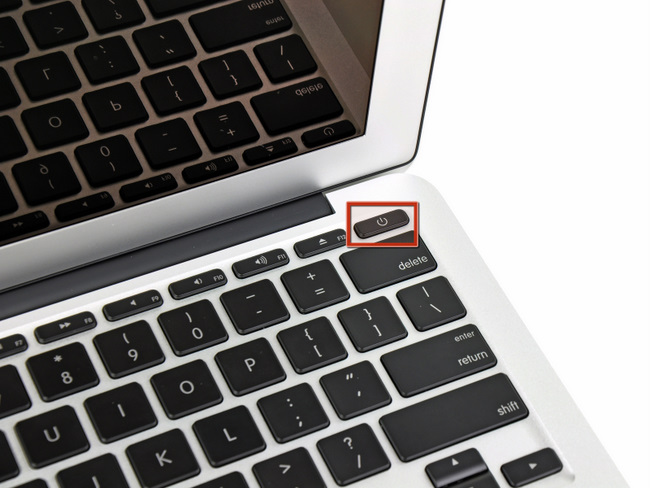

苹果 Macbook Air笔记本电脑键盘
苹果 Macbook Air 笔记本电脑键盘,和一般 Mac 键盘的区别是:把电源键整合进去了

11寸和13寸苹果 Macbook Air笔记本电脑尺寸对比
11寸和13寸苹果 Macbook Air笔记本电脑尺寸对比

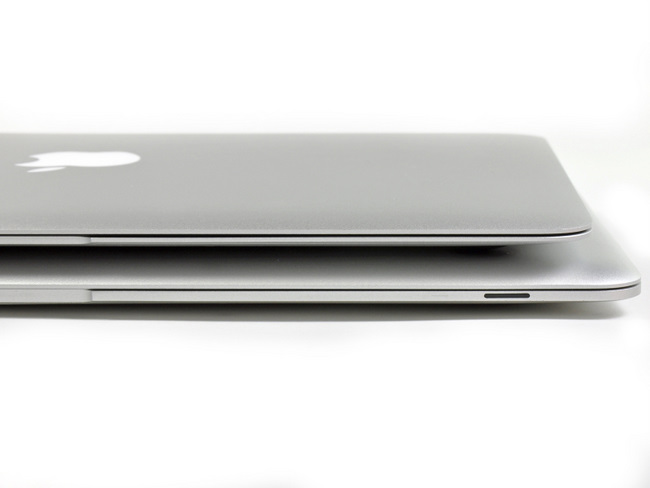

新旧两代苹果 Macbook Air笔记本电脑厚度对比
新(上)旧(下)两代苹果 Macbook Air笔记本电脑厚度对比。附:11寸 Macbook Air 整体尺寸 299.5x192x3-17mm,重1.06kg。

新旧两代苹果 Macbook Air笔记本电脑侧面对比
新(上)旧(下)两代苹果 Macbook Air笔记本电脑侧面对比,不再采用弹出仓设计,插拔更方便,USB 从一个扩充到两个(左右各一个)

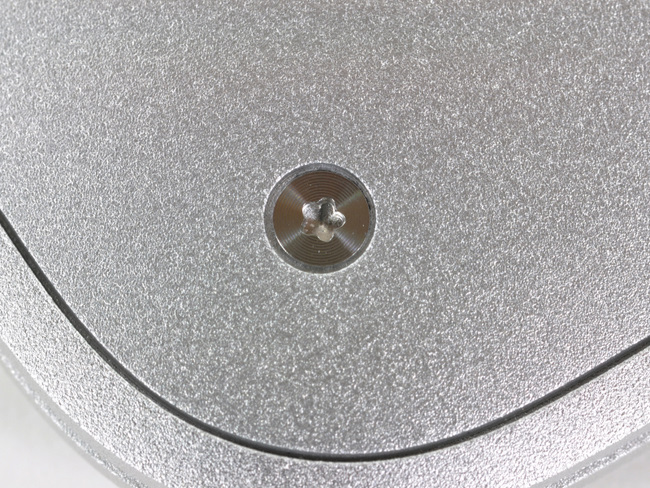

11寸苹果 Macbook Air笔记本电脑的底盖螺丝
11寸苹果 Macbook Air笔记本电脑的底盖螺丝,很特殊的五角螺丝

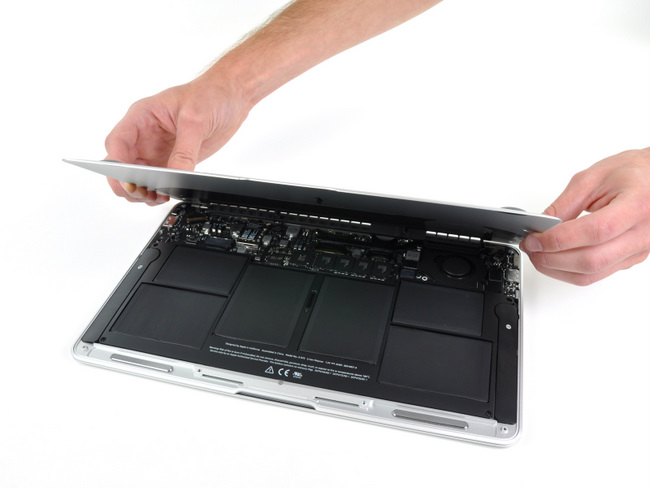

打开11寸苹果 Macbook Air笔记本电脑的底盖
打开11寸苹果 Macbook Air笔记本电脑的底盖

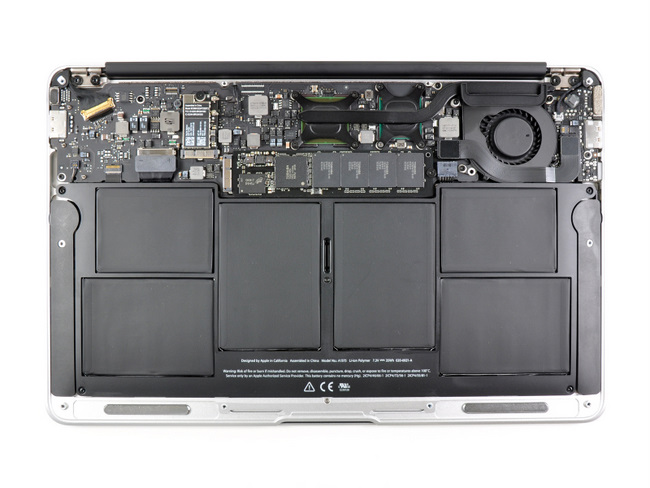

11寸苹果 Macbook Air笔记本电脑内部结构一览
11寸苹果 Macbook Air笔记本电脑内部结构一览,最醒目的就是 6 个大方块了……35Whr容量的锂聚合物电池

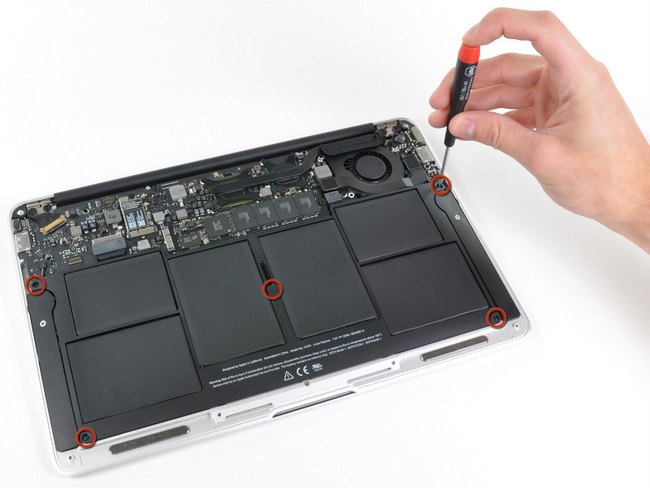

11寸苹果 Macbook Air笔记本电脑电池固定螺丝
拧下 5 颗电池固定螺丝

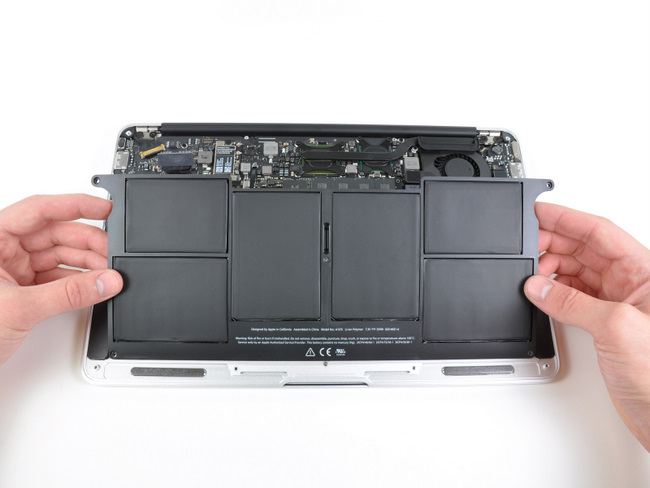

取出11寸苹果 Macbook Air笔记本电脑电池模块
取出电池

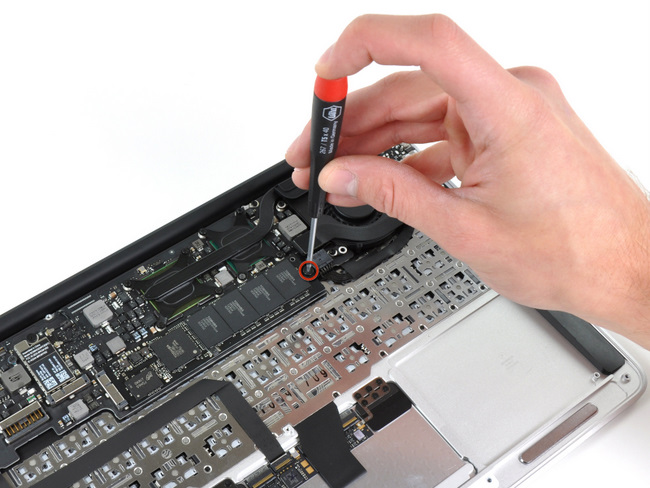

11寸苹果 Macbook Air笔记本电脑的硬盘固定螺丝
卸下硬盘固定螺丝

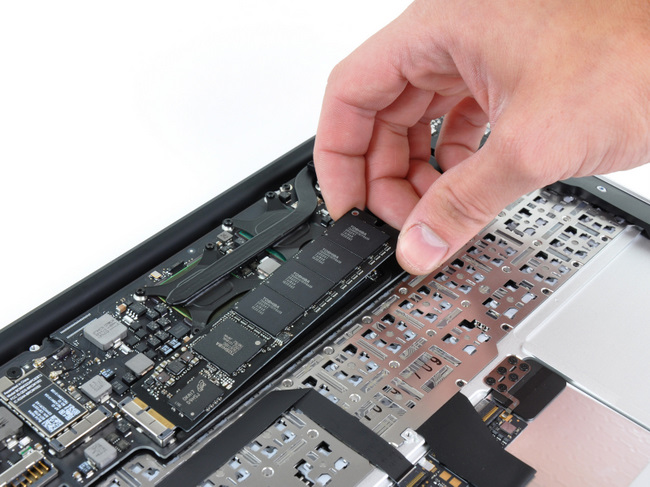

拆下11寸苹果 Macbook Air笔记本电脑的硬盘
拆下 Macbook Air 的条状固态硬盘(和一般的方形固态硬盘差别很大,苹果做得更小,简单理解成把传统 SSD 拆开,把存储芯片直接插到主板上)

11寸苹果 Macbook Air笔记本电脑的硬盘特写
苹果 Macbook Air笔记本电脑的硬盘特写,东芝生产(iPhone 内存也是东芝的,东芝和苹果关系不错啊)

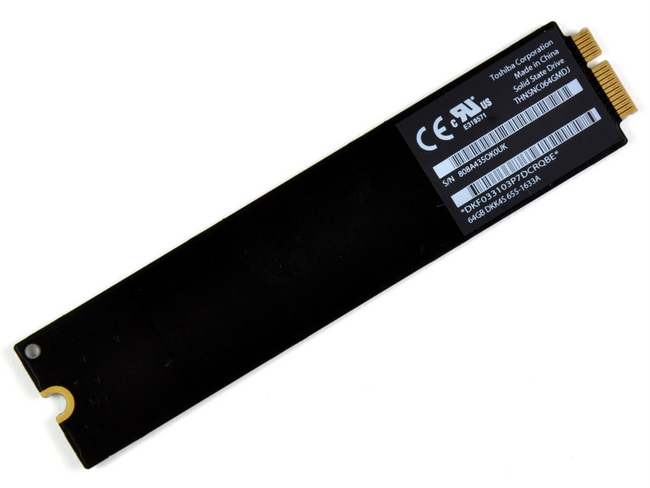

11寸苹果 Macbook Air笔记本电脑的硬盘特写
苹果 Macbook Air笔记本电脑的硬盘背面特写,可以看到“THNSNC064GMDJ”的型号和“Made in China”
