2014 款苹果 Mac Mini 拆机组图

分类:拆机与测试
2014-10-23 01:53

评论(3)
阅读(16787)

Tags: ,

2014 款苹果 Mac Mini 拆机组图

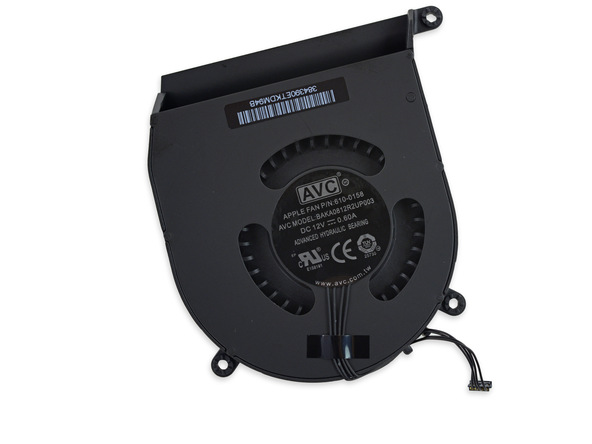

风扇来自 AVC,看起来和老款的一样,但上面多了行「Advanced Hydraulic Bearing」字样。经查是一种比传统滚珠轴承更适合低速风扇(噪音和震动更低)的轴承:内外圈金属实际不接触,只在中间那层润滑液膜间滑动。

2014 款苹果 Mac Mini 拆机组图

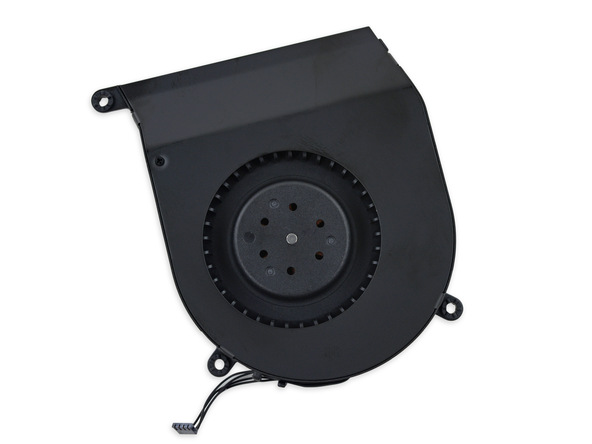

风扇另一侧

2014 款苹果 Mac Mini 拆机组图

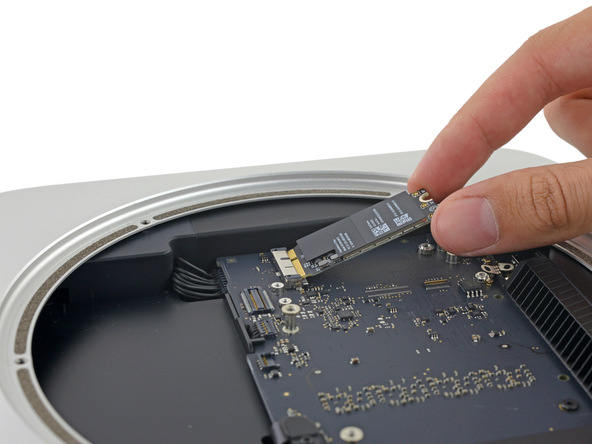

卸下螺丝、断开天线后,取出 AirPort 无线网卡。

2014 款苹果 Mac Mini 拆机组图

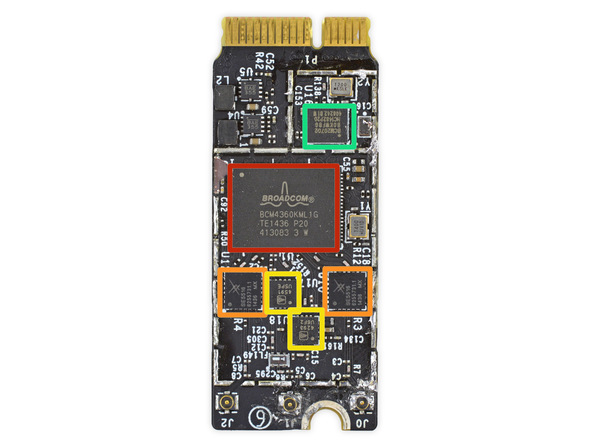

无线网卡上的芯片:

  • 红框 - 博通 BCM4360KML1G 5G WiFi 3-Stream 802.11ac 千兆网卡
  • 橙框 - Skyworks SE5516 双频 802.11a/b/g/n/ac 网络前端模块
  • 黄框 - RF Micro RFFM4293 2.5 GHz FEMS and RFFM4591 5 GHz FEMS
  • 绿框 - 博通 BCM20702 蓝牙 4.0 芯片

2014 款苹果 Mac Mini 拆机组图

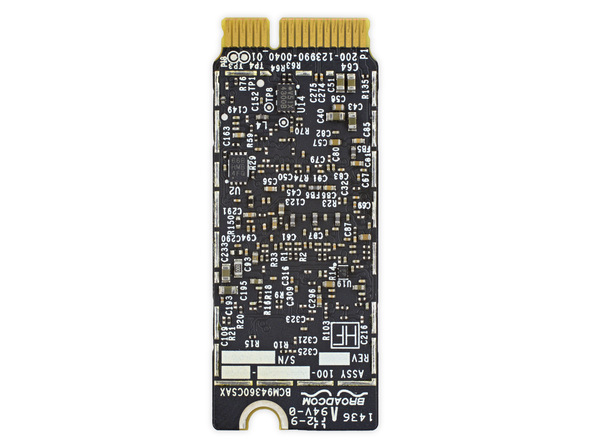

无线网卡背面
