苹果 iPod touch 4 拆机,看第四代 iPod touch 的内部结构与零件

分类:拆机与测试
2010-9-21 00:12

评论(2)
阅读(32994)

Tags:

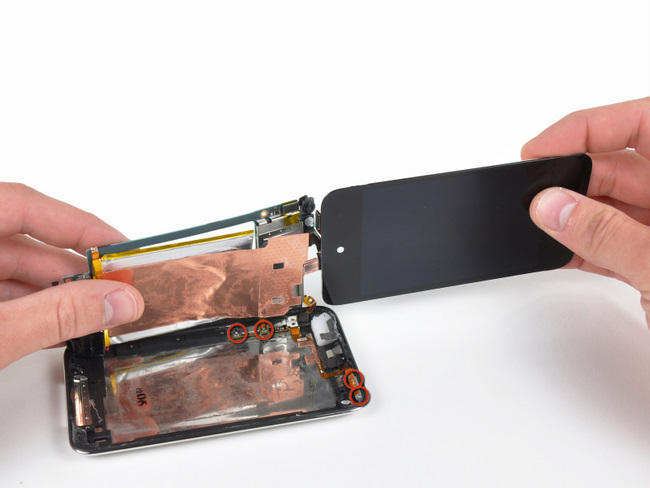

苹果 iPod touch 4 按钮固定螺丝
撬开苹果 iPod touch 4 的主板后,可以看到侧面音量调节键和顶部电源/锁屏键的固定螺丝

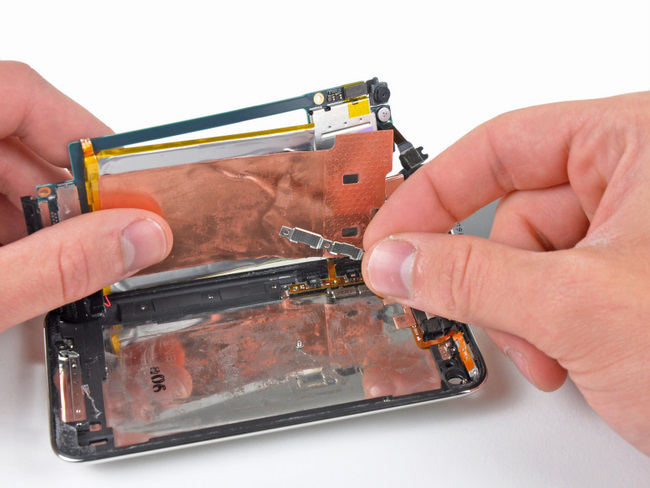

固定苹果 iPod touch 4 音量按键的挡板
固定苹果 iPod touch 4 音量按键的挡板

苹果 iPod touch 4 背部的排线
拆下苹果 iPod touch 4 背部的排线

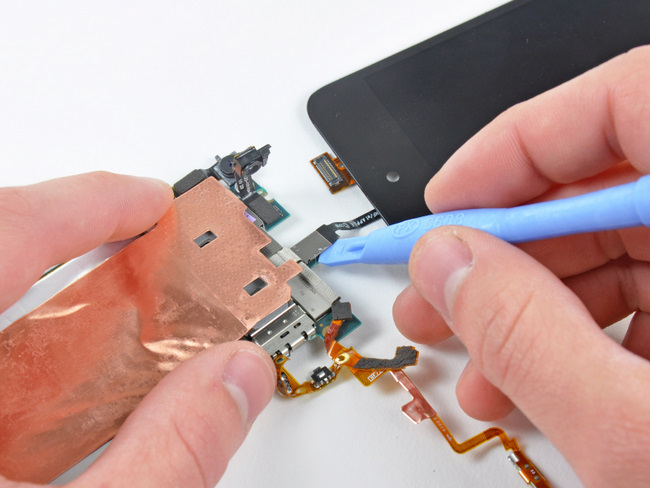

苹果 iPod touch 4 屏幕触控模块排线
断开苹果 iPod touch 4 屏幕触控模块排线

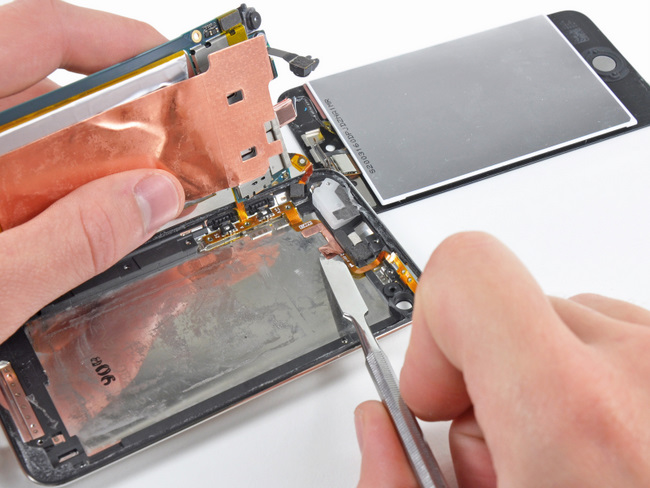

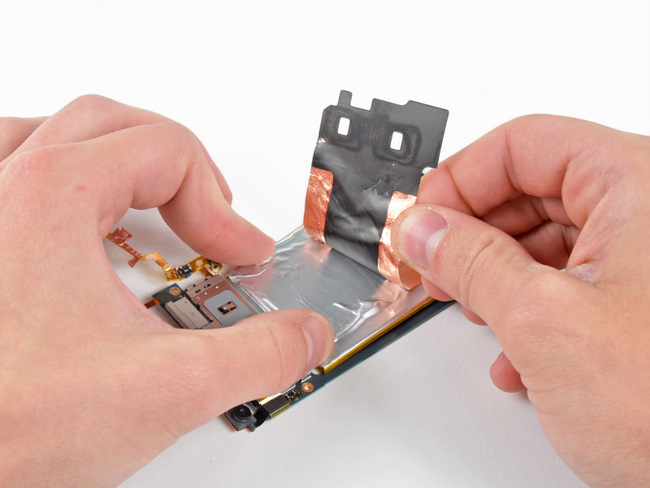

苹果 iPod touch 4 背部的铜箔金属屏蔽保护层
苹果 iPod touch 4 背部的铜箔金属屏蔽保护层

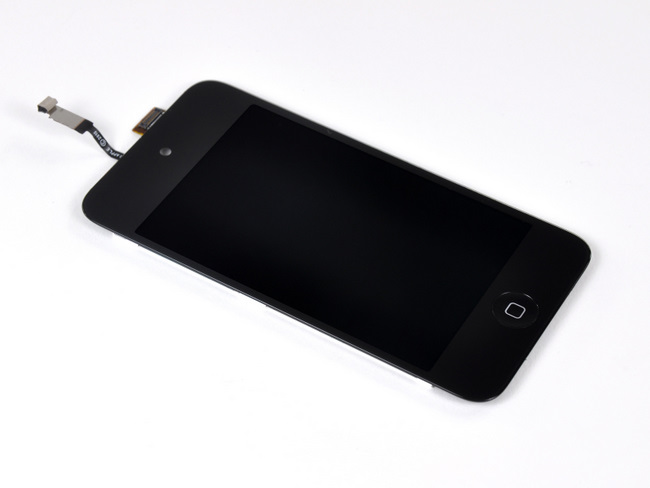

苹果 iPod touch 4 屏幕特写
苹果 iPod touch 4 屏幕特写,屏幕模块厚度2.93mm,低于iPhone 4的3.05mm。

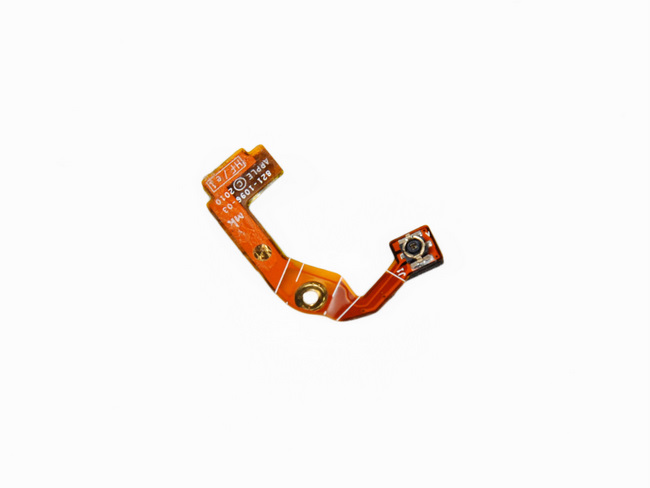

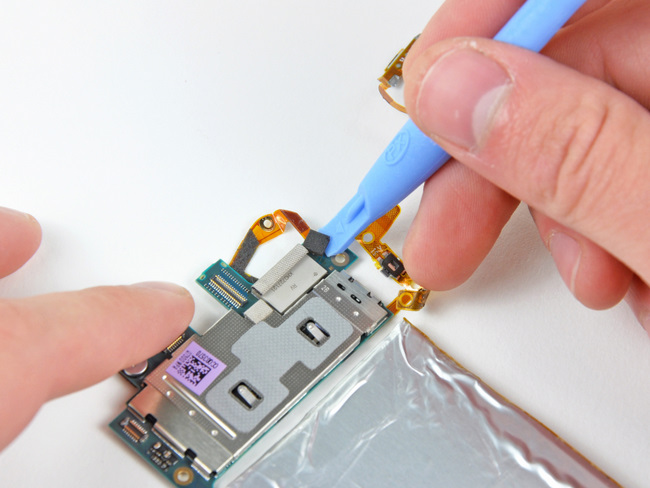

苹果 iPod touch 4 摄像头排线
断开苹果 iPod touch 4 摄像头排线

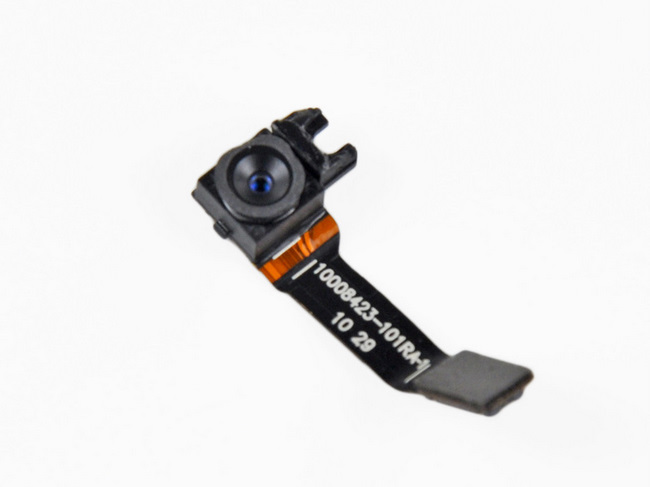

苹果 iPod touch 4 摄像头模块特写
苹果 iPod touch 4 摄像头模块特写,6.5x6.5x3.3mm,比 iPhone 4 摄像头尺寸小了很多

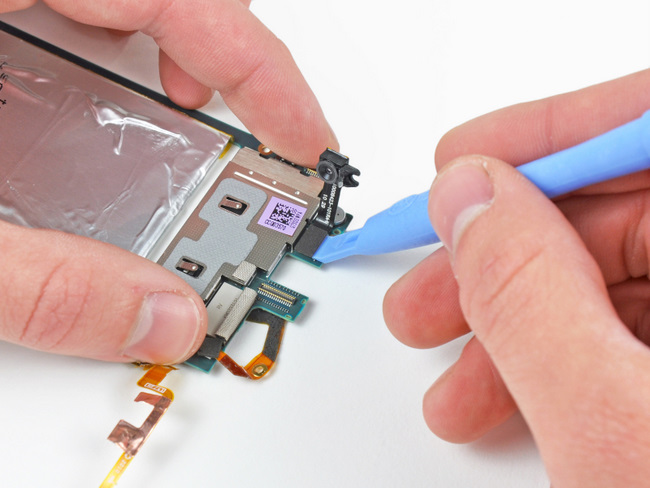

断开苹果 iPod touch 4 前置摄像头模块
断开苹果 iPod touch 4 前置摄像头模块

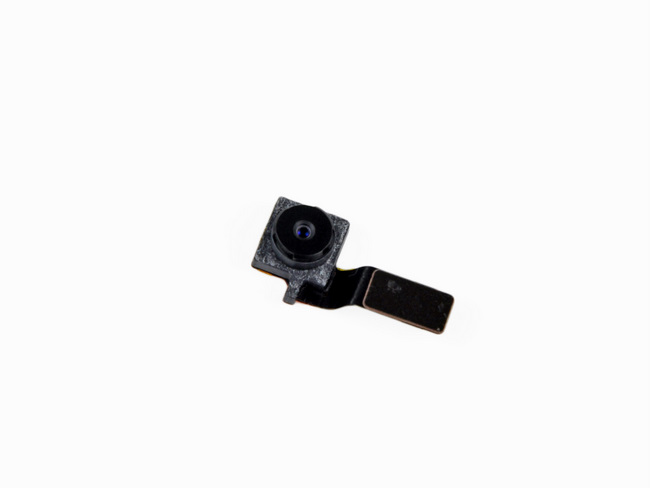

苹果 iPod touch 4 前置摄像头模块特写
苹果 iPod touch 4 前置摄像头模块特写,640x480 分辨率 VGA 摄像头,尺寸4.9x4.9x2.5mm,比 iPhone 4 前置摄像头厚 0.3mm。

苹果 iPod touch 4 的 WiFi 天线
苹果 iPod touch 4 的 WiFi 天线,围绕在主板周围

苹果 iPod touch 4 的 WiFi 天线
苹果 iPod touch 4 的 WiFi 天线特写

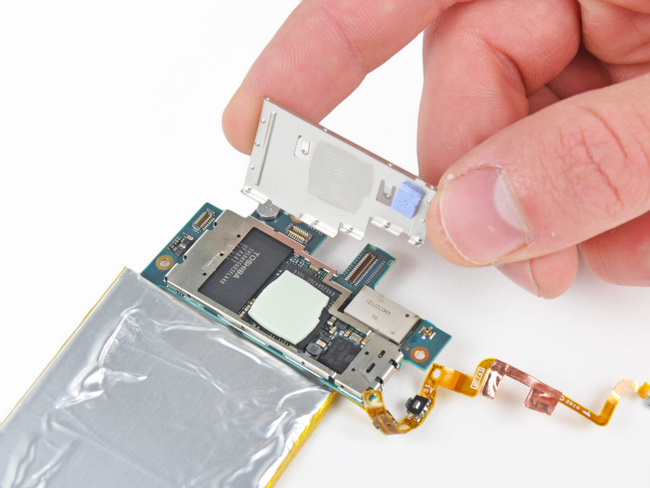

苹果 iPod touch 4 的主板屏蔽罩
打开苹果 iPod touch 4 的主板屏蔽罩

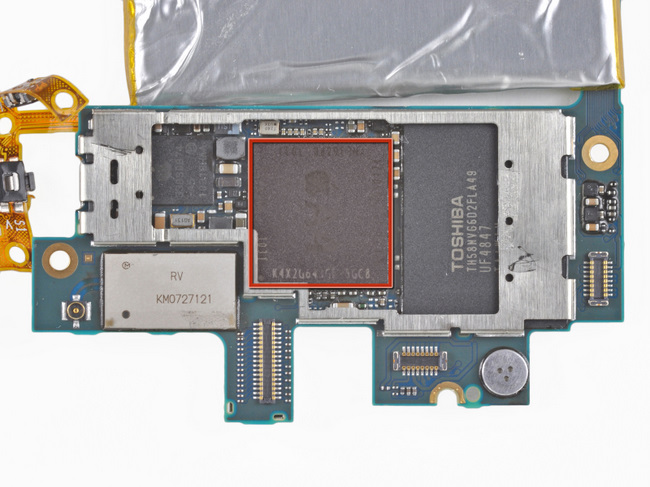

苹果 iPod touch 4 的主板和芯片
苹果 iPod touch 4 的主板和芯片,红框标记的是 Apple A4 处理器(内存也封装在里面),iPod touch 4 使用的芯片和 iPad 相同(1GHZ,256MB 内存),而与 iPhone 4 不同(1GHz,512MB 内存)。

苹果 iPod touch 4 的主板和芯片

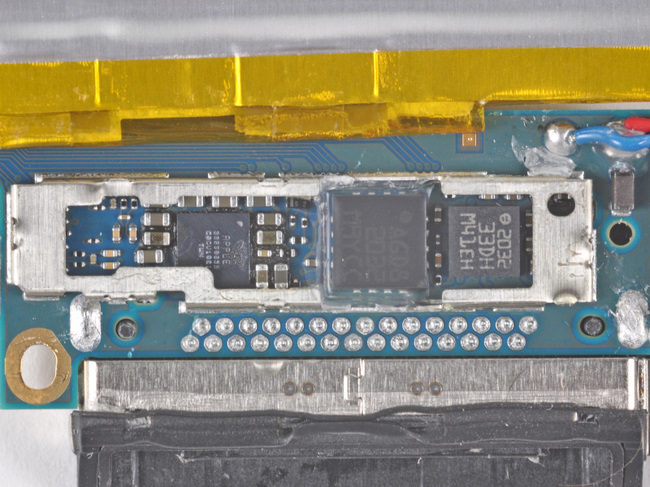

苹果 iPod touch 4 主板另一端的芯片,包括 Cirrus Logic 公司的 338S0859 音频 Logic,以及另外两颗同样在 iPhone 4 中出现的 AGD8 2032 和 2032 33DH。

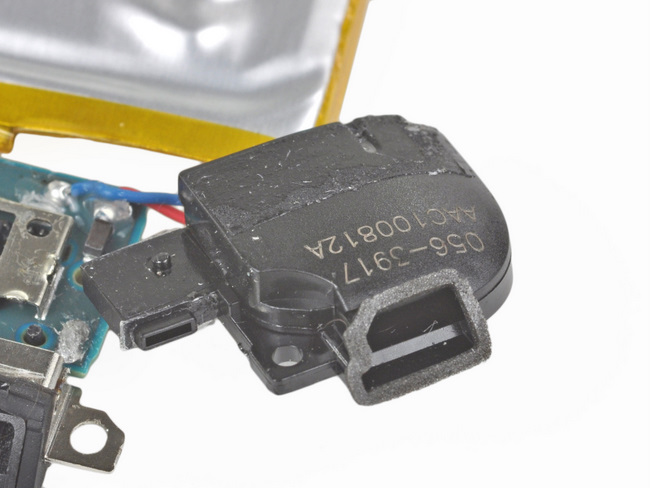

苹果 iPod touch 4 的外放喇叭
苹果 iPod touch 4 的外放喇叭

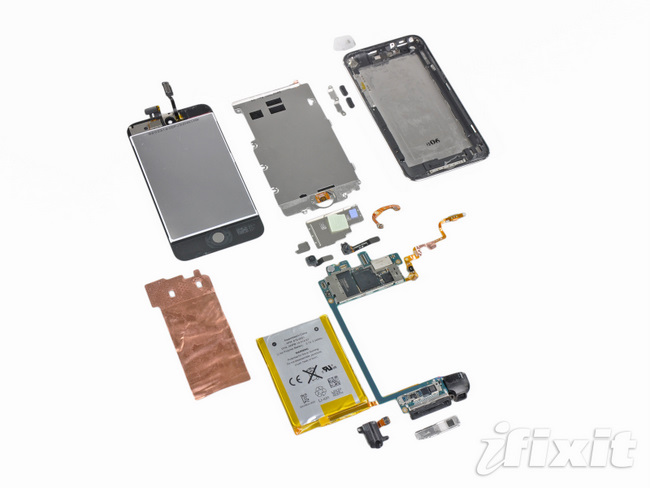

苹果 iPod touch 4 的所有零件
拆机完成,苹果 iPod touch 4 的所有零件
