苹果 iPhone 6、iPhone 6 Plus 拆机组图

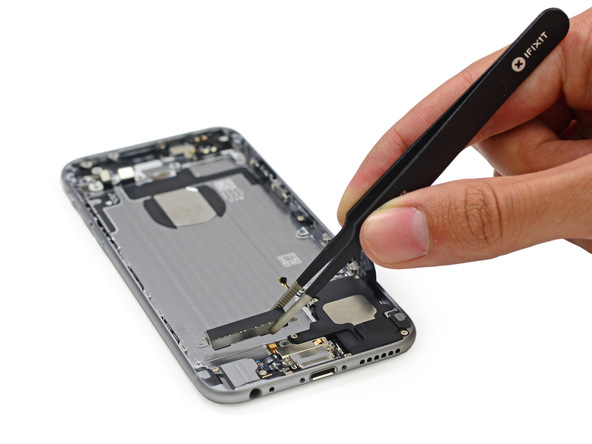

现在取出的是苹果 iPhone 6 的振动器。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

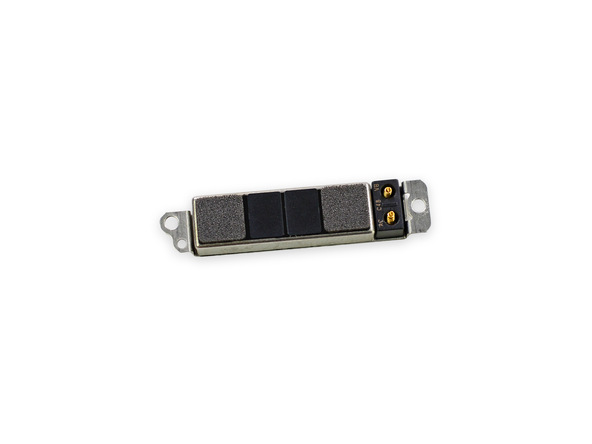

看起来 iPhone 6 用的是线性振动器。苹果在 iPhone 4 里使用偏心轮振动器,到 iPhone 4s 换成线性振动器,到 iPhone 5 和 5s 又换成偏心轮振动器。现在又换回来了。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

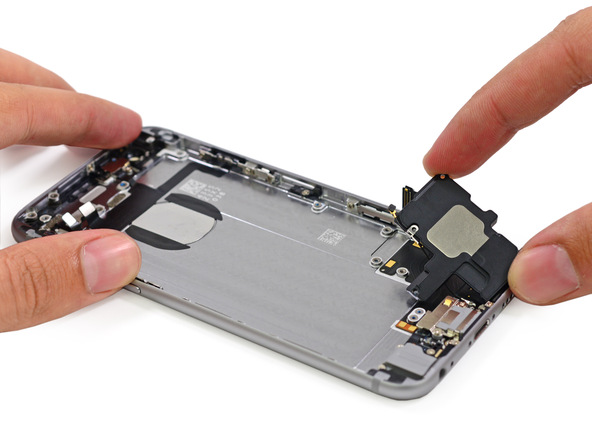

底部的扬声器装配工艺也做了重新设计。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

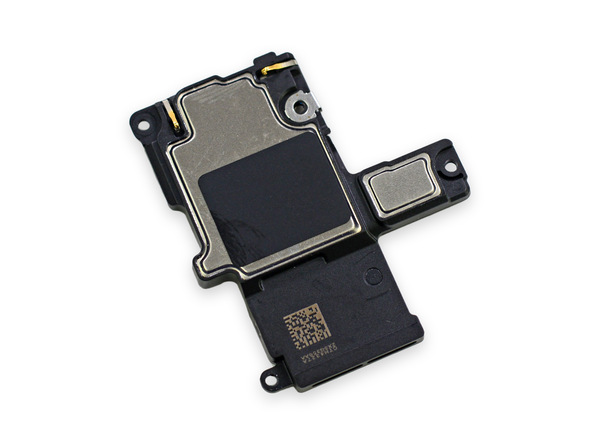

拆下的扬声器特写,看上去是 iPhone 5s 的小改进款。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

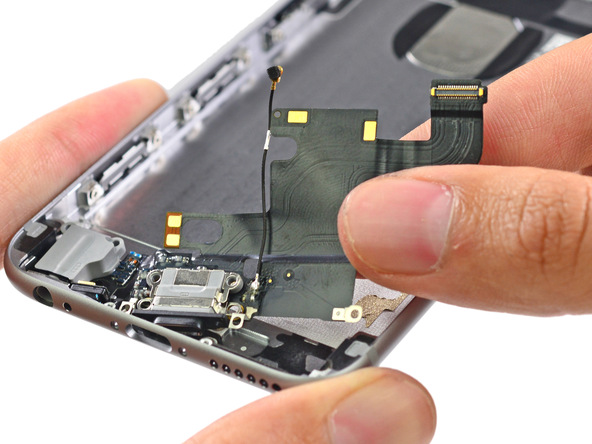

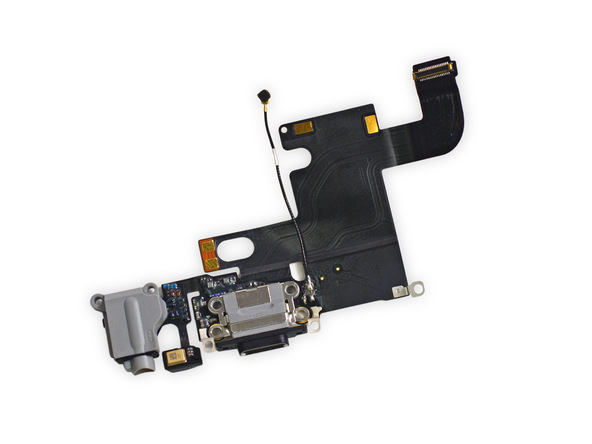

耳机和 Lightning 接口也被设计在了一片线路上。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

耳机和 Lightning 接口也被设计在了一片线路上。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

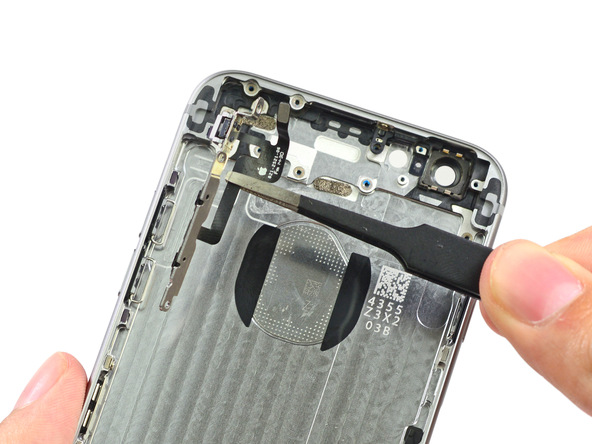

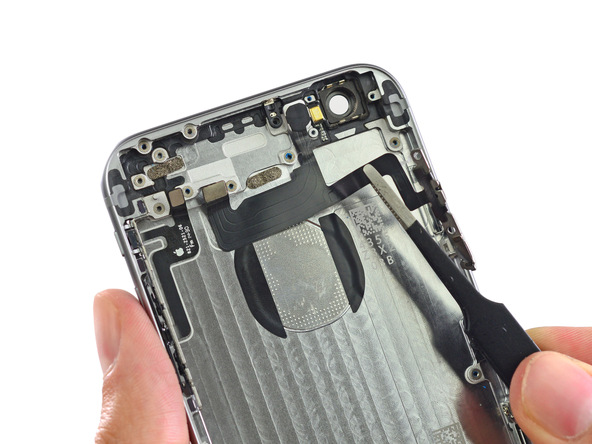

用镊子拆下电源键和音量键的线路。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

按键被连带的拆下来了。

苹果 iPhone 6、iPhone 6 Plus 拆机组图

苹果 iPhone 6 拆机结束,以上是零件全家福。

至于 iPhone 6 Plus 的拆机组图,iFixit 做了中文版(但翻译的很生硬),直接过去看吧 https://www.ifixit.com/Teardown/iPhone+6+Plus+Teardown+%28%E4%B8%AD%E6%96%87%29/29208

内文分页: [1] [2] [3] [4] [5]

book2047
2014-9-22 10:01 [添加/修改回复]
更正:BCM5976 触摸屏控制芯片是博通的,不是高通
bmwmengwei 回复于 2014-9-22 10:02
多谢,已改正。
