苹果 iPhone 5s 拆机组图,看看新手机的内部构造吧

分类:拆机与测试
2013-9-21 02:55

评论(0)
阅读(31433)

Tags:

苹果 iPhone 5s 拆机组图

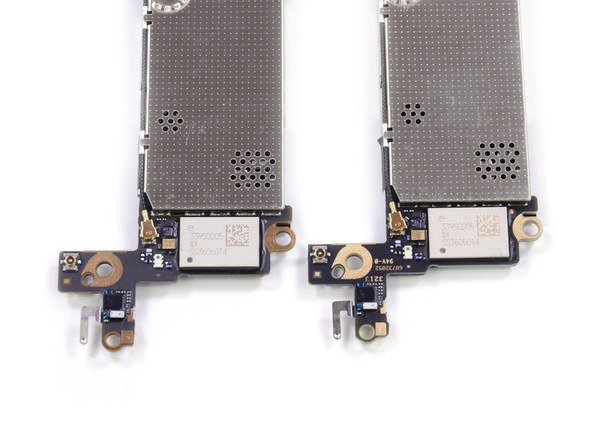

对比 16GB 和 64GB 款苹果 iPhone 5s 的主板,稍有不同:右侧的印有 94V-0 字样。可能是不同工厂生产的。

苹果 iPhone 5s 拆机组图

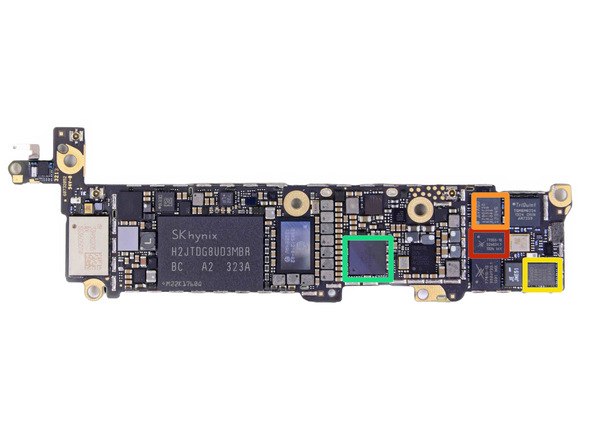

拆下苹果 iPhone 5s 主板上的屏蔽层,露出下面的芯片。用颜色圈出的依次是:

  • 红框:海力士的闪存颗粒
  • 橙框:高通 PM8018 电源管理芯片
  • 黄框:TriQuint TQM6M6224 芯片
  • 绿框:苹果 338S1216 芯片
  • 蓝框:博通 BCM5976 ch触摸屏控制芯片
  • 紫框:德州仪器 37C64G1 芯片
  • 黑框:Skyworks 77810 芯片

苹果 iPhone 5s 拆机组图

苹果 iPhone 5s 主板上的其它芯片:

  • 红框:Skyworks 77355
  • 橙框:Avago A790720
  • 黄框:Avago A7900
  • 绿框:苹果 338S120L 芯片

苹果 iPhone 5s 拆机组图

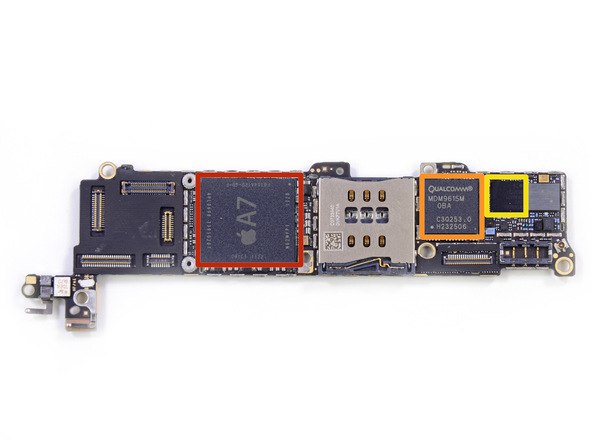

苹果 iPhone 5s 主板背面的芯片:

  • 红框:Apple A7 处理器,首个 64 位手机处理器。
  • 橙框:高通 MDM9615M LTE 网络模块
  • 黄框:高通 WTR1605L 芯片,支持 LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS
  • M7 协处理器应该是内置于 A7 处理器的,反正主板上没发现。

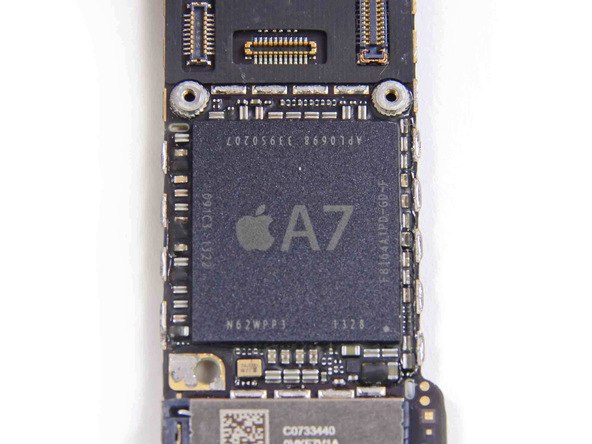

苹果 iPhone 5s 拆机组图

A7 处理器特写。仍为双核,但测试成绩比三星 Galaxy S4 那个「8 核」处理器快一半

苹果 iPhone 5s 拆机组图

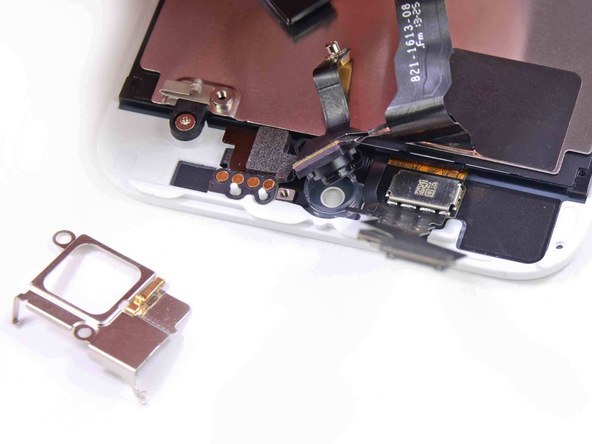

开始拆前置 iSight 摄像头。

苹果 iPhone 5s 拆机组图

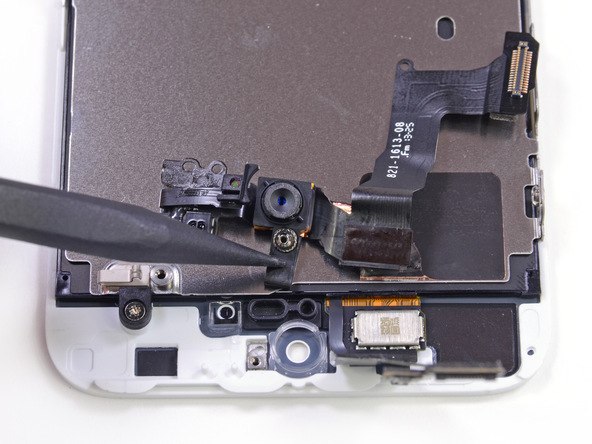

前置 iSight 摄像头 120 万像素,主要 FaceTime 视频通话(和自拍)用。
