苹果 iPhone 5s 拆机组图,看看新手机的内部构造吧

分类:拆机与测试
2013-9-21 02:55

评论(0)
阅读(31434)

Tags:

苹果 iPhone 5s 拆机组图

背面照片

苹果 iPhone 5s 拆机组图

开始拆 iSight 摄像头

苹果 iPhone 5s 拆机组图

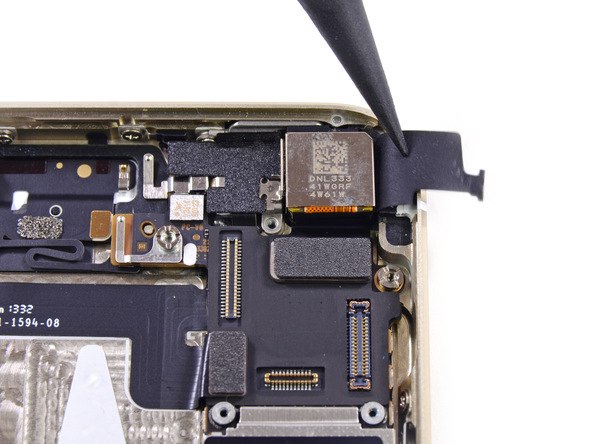

照片右边那个零件就是 iSight 摄像头模块,背面写着编号 DNL333 41WGRF 4W61W。索尼产。

苹果 iPhone 5s 拆机组图

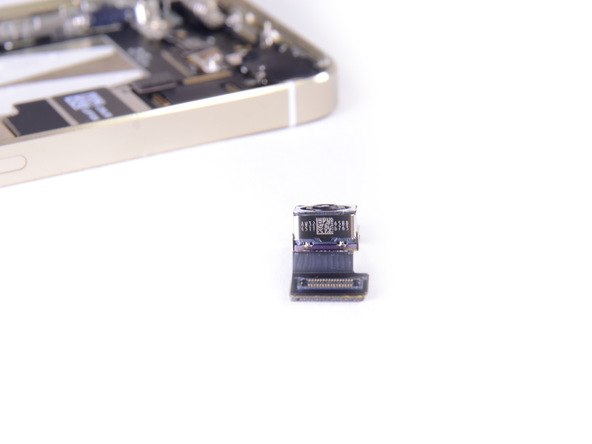

iSight 摄像头模块底部,那排小字写的编号是 AW32 65BD 4511 b763。

苹果 iPhone 5s 拆机组图

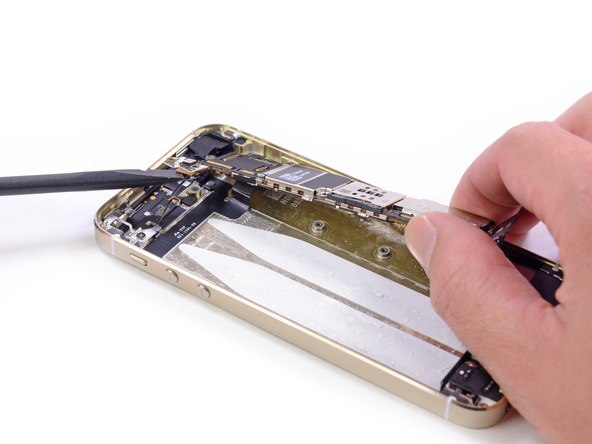

拆下 iPhone 5s 的主板。虽然外形变化不大,但苹果在内部结构上还是做了许多改进。比如天线、线缆、接头什么的少多了,拆装更方便,使用过程中也因为少了许多短线、触点虚的可能而更更可靠。

苹果 iPhone 5s 拆机组图

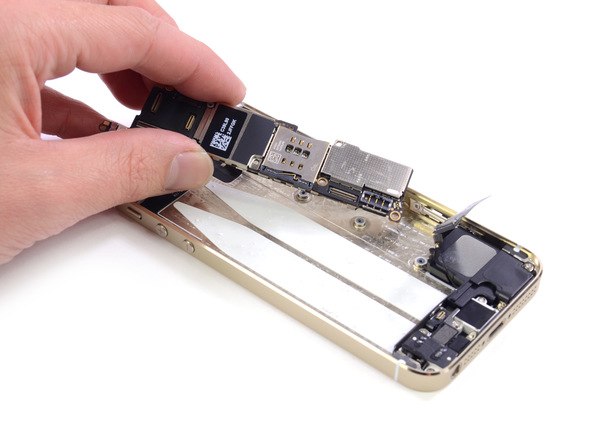

拆下 iPhone 5s 的主板。

苹果 iPhone 5s 拆机组图

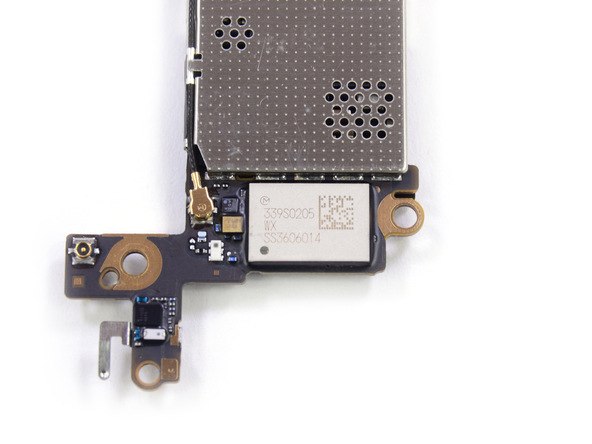

苹果 iPhone 5s 主板顶端的 WiFi 模块,型号 339S0205,日本村田制作所基于博通 BCM4334 芯片生产。
