苹果 iPad 2 拆机组图,看看 iPad 2 的零件和内部构造

分类:拆机与测试
2011-3-29 00:09

评论(2)
阅读(25305)

Tags: ,

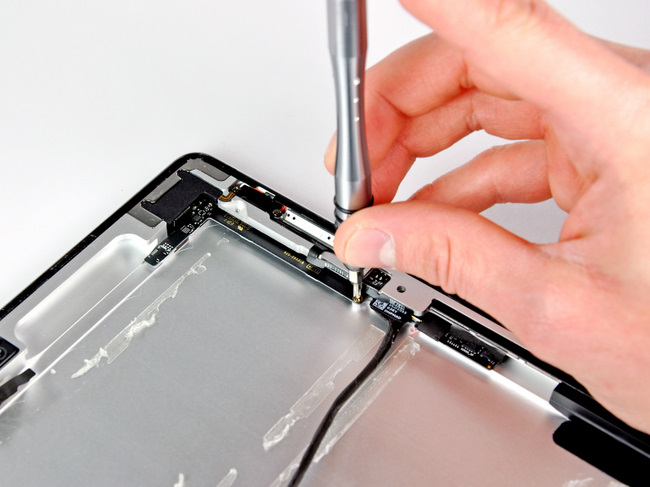

拆下苹果 iPad 2 主办外的屏蔽罩,取出 WiFi 模块
拆下苹果 iPad 2 主办外的屏蔽罩,取出无线模块

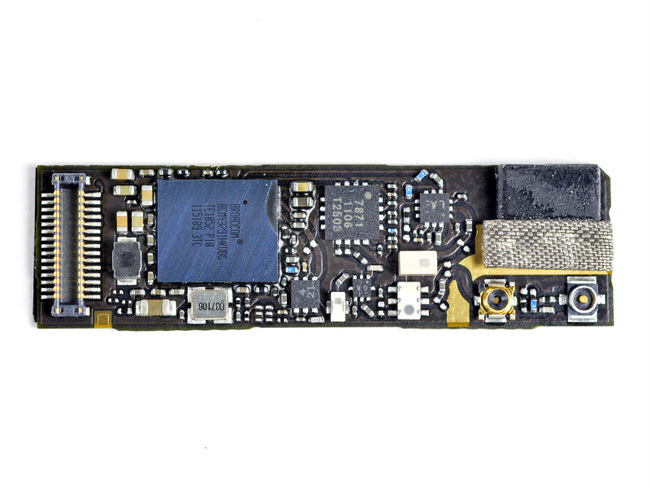

苹果 iPad 2 的 WiFi 无线模块
苹果 iPad 2 的博通 BCM43291HKUBC 无线模块特写:WiFi+蓝牙+FM,

苹果 iPad 2 的触摸屏控制芯片

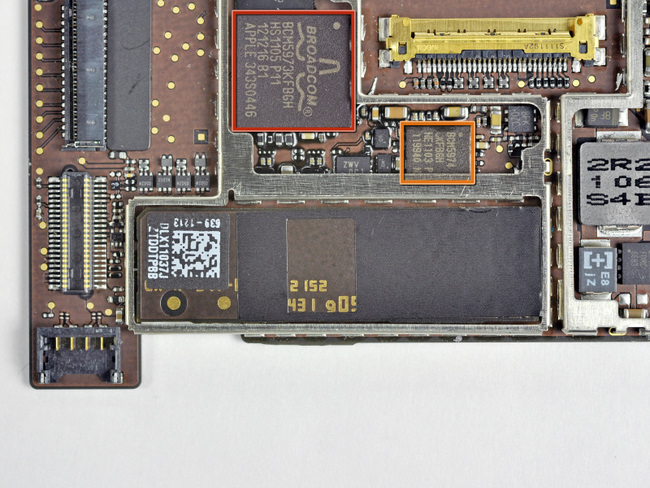

    彩色框标出的是苹果 iPad 2 的触摸屏控制芯片:博通 BCM5973KFBGH 和 BCM5974 CKFBGH(和 iPad 一代相同)

苹果 iPad 2 主板上的芯片

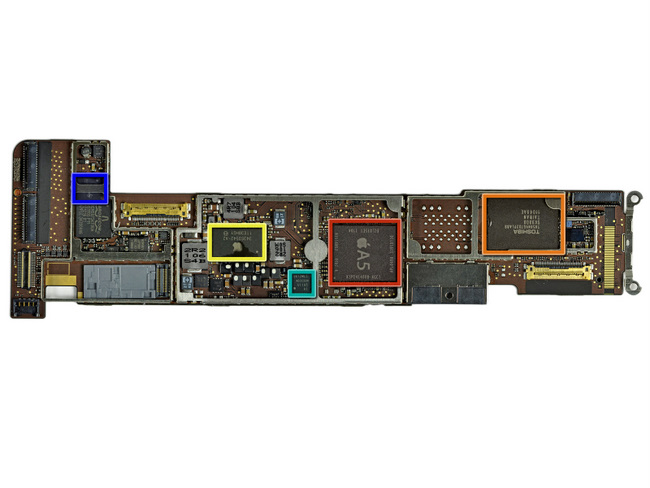

苹果 iPad 2 主板上的芯片:
    红框标记:Apple A5 双核处理器,编号 APL0498(Apple A4 为 APL0398)。
    橙框标记:16GB NAND 闪存(东芝 TH58NVG7D2FLA89 )
    黄框标记:苹果芯片(编号34S0542)
    蓝框标记:德州仪器的芯片(功能未知)
    绿框标记:S6T2MLC N33C50V 电源管理芯片

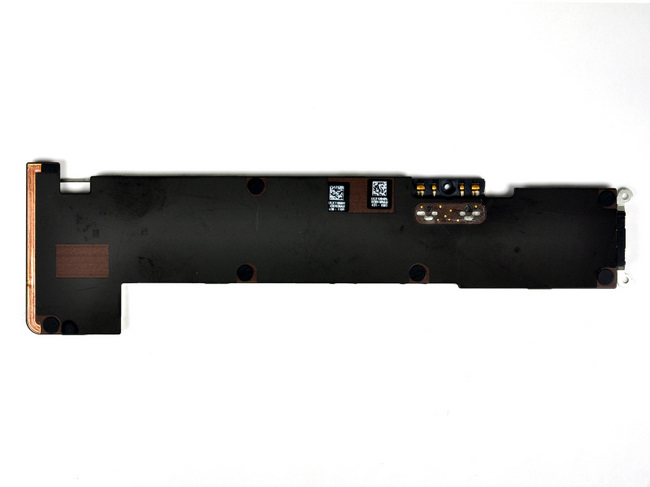

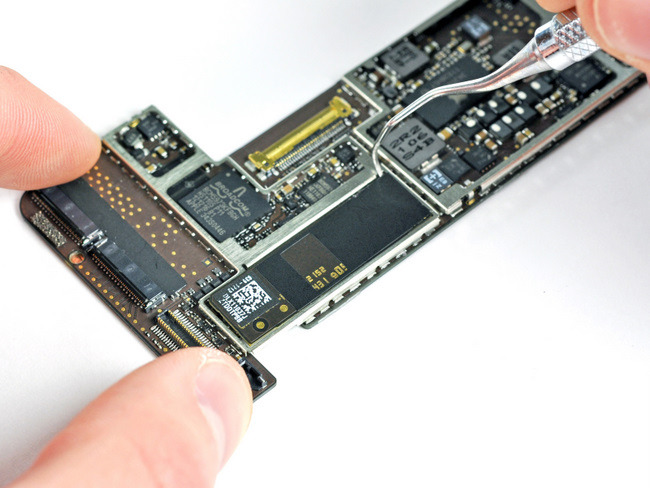

苹果 iPad 2 主板背面
苹果 iPad 2 主板背面

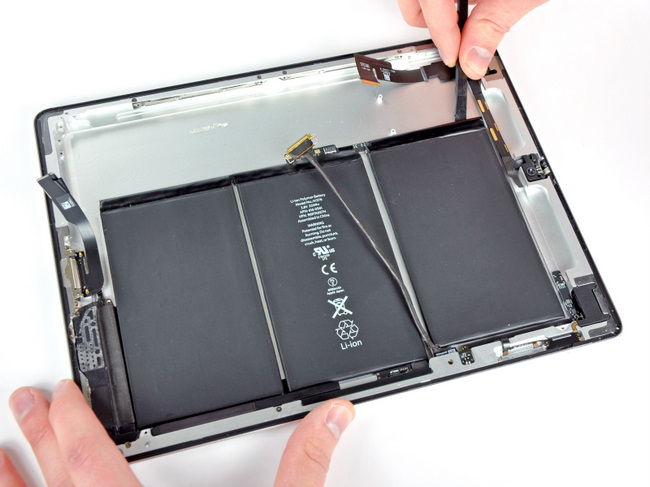

撬下苹果 iPad 2 的电池
撬下苹果 iPad 2 的电池(用双面胶粘在机身上的)

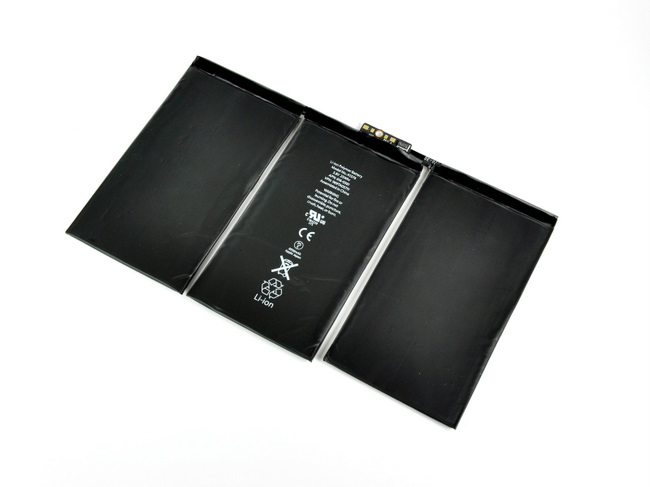

苹果 iPad 2 的电池

    苹果 iPad 2 的锂聚合物电池,3.8V 25Whr,保证 iPad 2 十小时的使用时间(一代为 24.8Whr,iPad 2 更薄但电池反而更大)

拆解苹果 iPad 2 的音量控制按键
拆解苹果 iPad 2 的音量控制按键

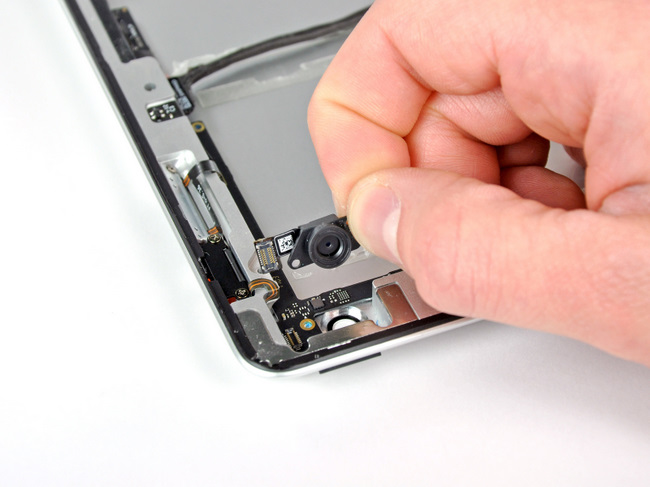

拆解苹果 iPad 2 的后置摄像头
拆解苹果 iPad 2 的后置摄像头

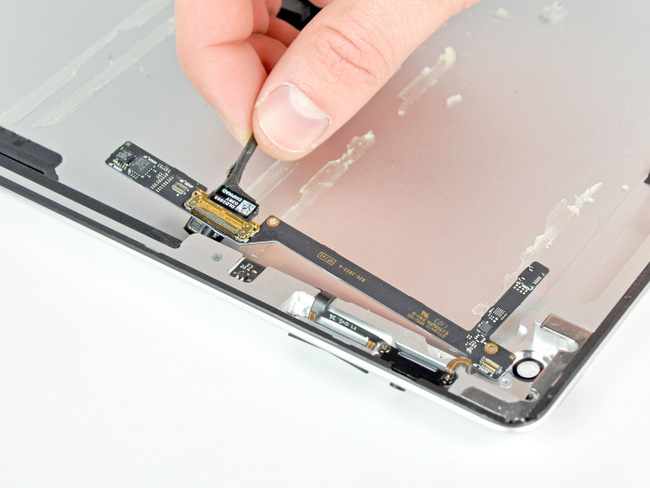

拆解苹果 iPad 2 的音量控制按键和静音/屏幕锁定键模块
拆解苹果 iPad 2 的音量控制按键和静音/屏幕锁定键模块

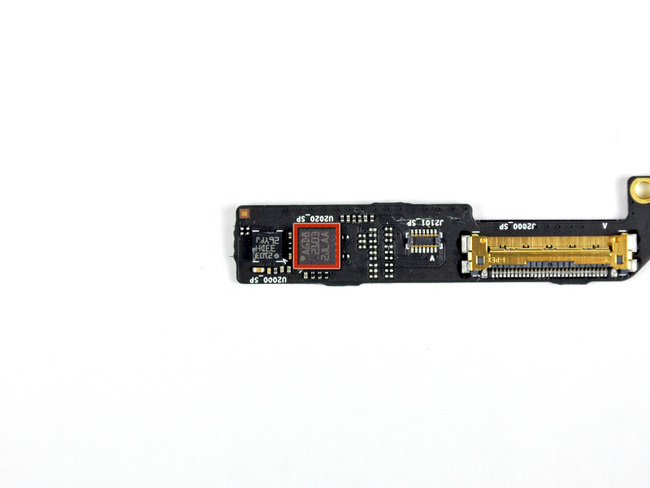

苹果 iPad 2 的陀螺仪芯片
苹果 iPad 2 的陀螺仪芯片:AGD8 2103(一代没有陀螺仪)
