苹果 iPad mini 拆机组图

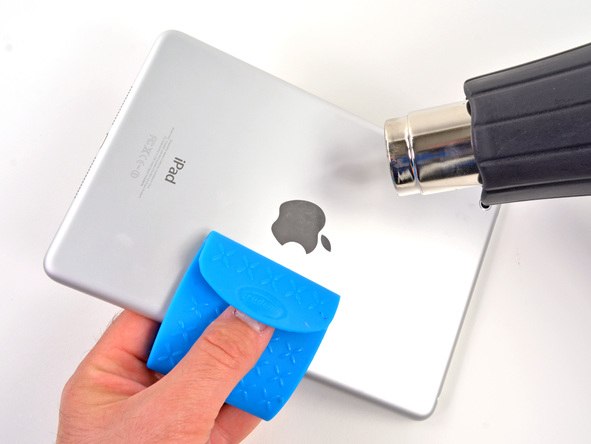

用电吹风加热苹果 iPad mini 的背面金属壳,融化里面固定主板的黏合剂。

苹果 iPad mini 拆机组图

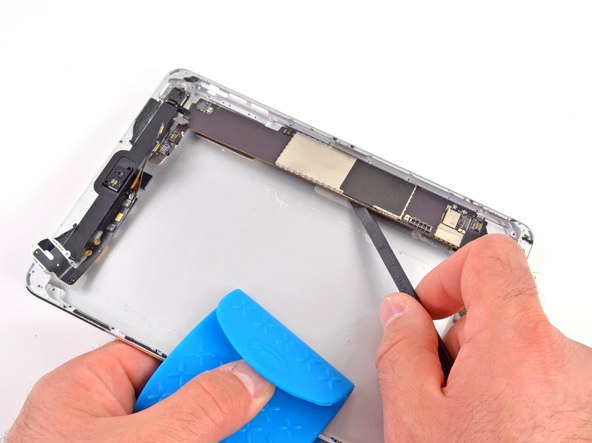

撬下苹果 iPad mini 的主板。

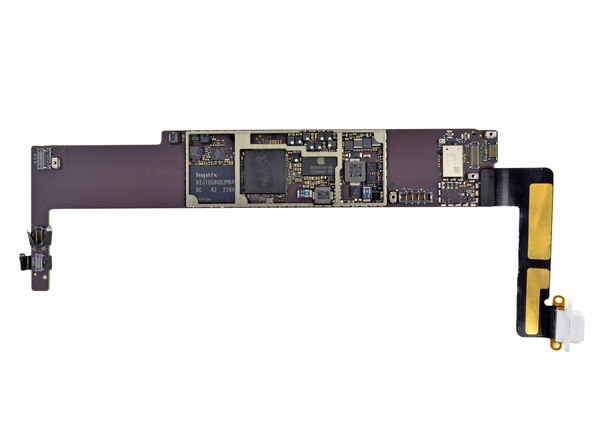

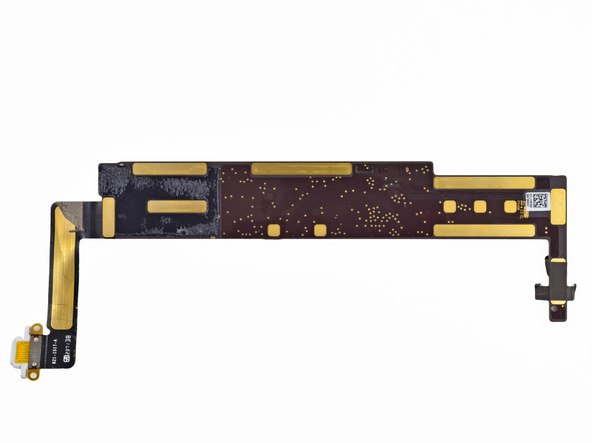

苹果 iPad mini 拆机组图

主板背面什么也没有,另外,Lightning 数据线是焊在主板上的。

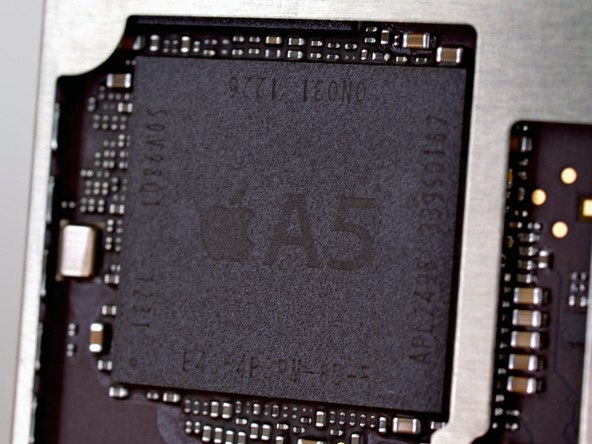

苹果 iPad mini 的 A5 双核处理器

主板正面的 A5 双核处理器,512 MB 内存。

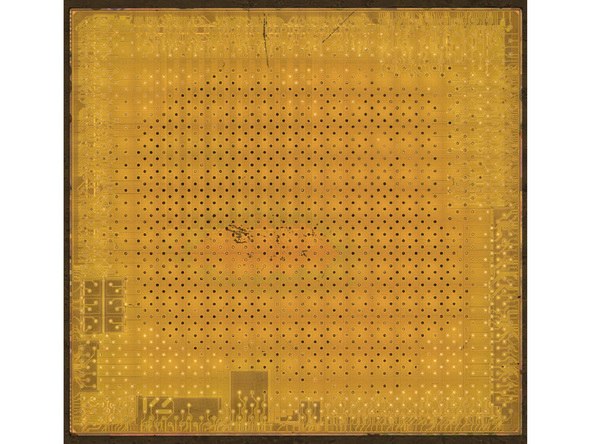

苹果 iPad mini 的 A5 双核处理器

这是 Chipworks 提供的 A5 处理器扫描图。

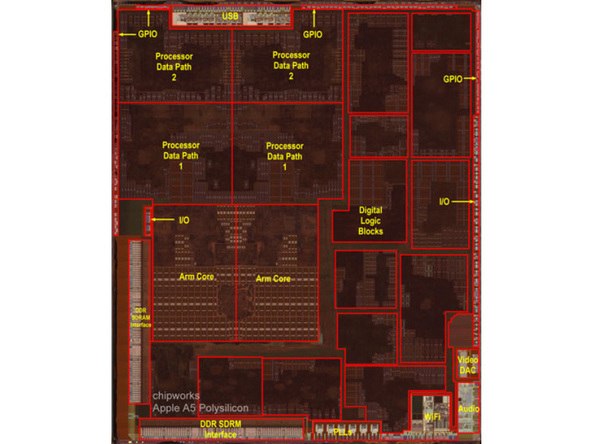

苹果 iPad mini 的 A5 双核处理器

A5 处理器内部结构图。

苹果 iPad mini 的主板

苹果 iPad mini 主板正面。

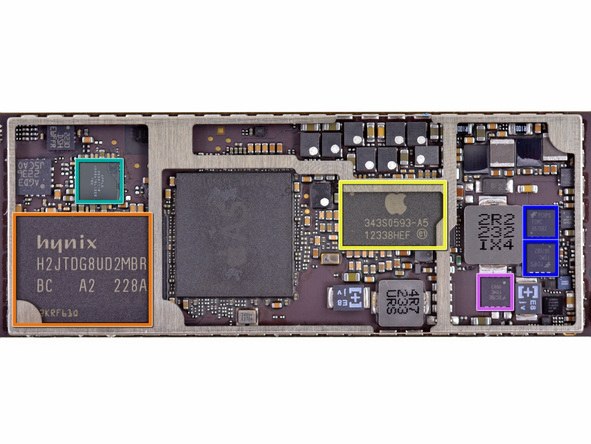

苹果 iPad mini 的主板

苹果 iPad mini 主板正面的芯片:

  • 橙框 - 海力士 16GB 闪存
  • 黄框 - Apple 343S0593-A5
  • 绿框 - Apple 338S1116 Cirrus 音频解码芯片
  • 蓝框 - 飞兆半导体 PCHPS FDMC6676BZ
  • 紫框 - 飞兆半导体 BC7BE F0MC 6683

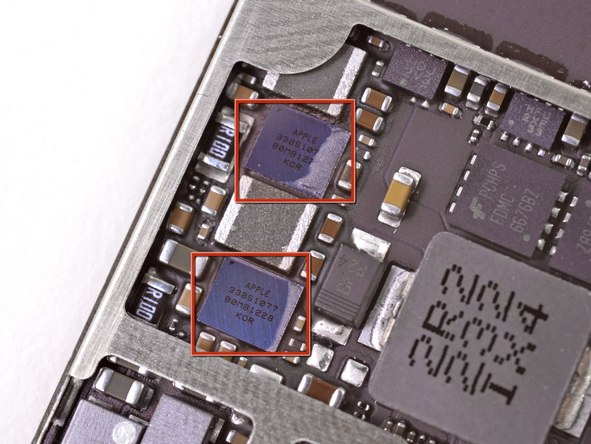

  • 红框 - Apple 338S1077 放大器(下图)

苹果 iPad mini 的主板
