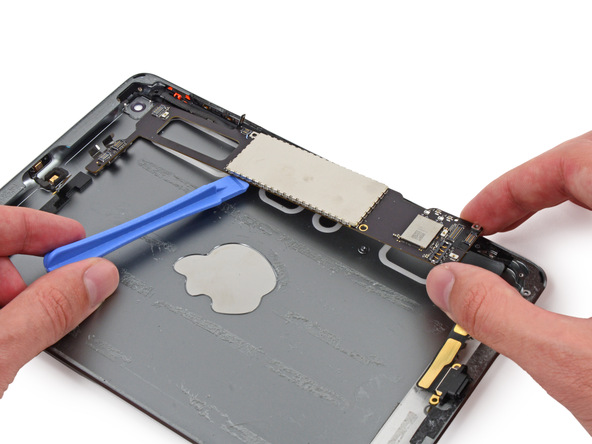

撬下主板。

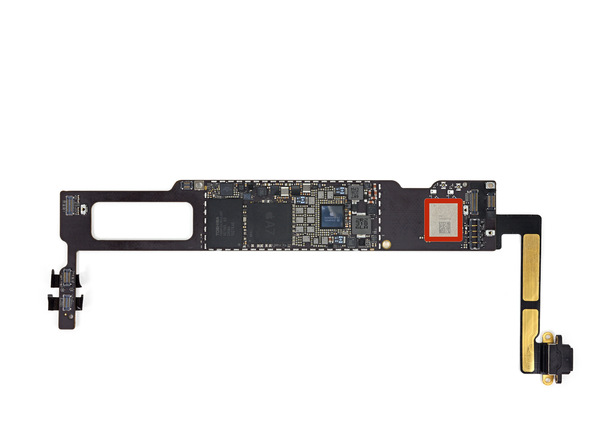

取下屏蔽罩以后的主板正面照片。因为拆的是 WiFi 版，左侧 SIM 插卡槽位置空出一块。右侧红框标出的是在 iPad Air 上也出现的 USI 339S0213 Wi-Fi 模块。

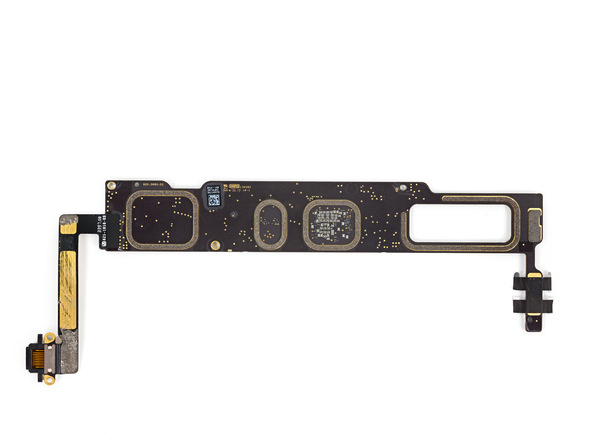

主板背面。

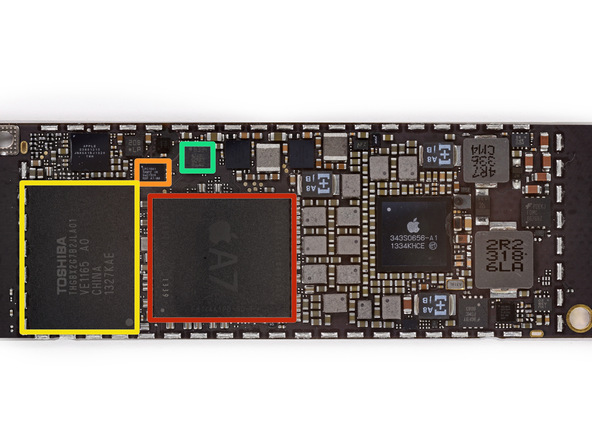

主板正面中部的芯片：

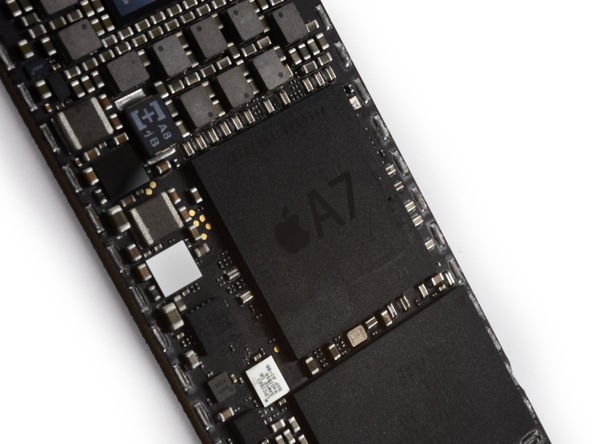

• 红框 - Apple A7 处理器，编号和 iPhone 5s 里的一样，都是 APL0698。比 iPad Air 的（1.4 GHZ）主频低 0.1 GHz。A7 处理器还内置了 1GB 的尔必达 LPDDR3 内存，编号 F8164A1PD。
• 橙框 - M7 协处理器，恩智浦 NXP LPC18A1
• 黄框 - 东芝 NADA 闪存，编号 THGBX2G7B2JLA01（共有 16/32/64/128 GB 四档，拆的是最便宜的 16GB 款。）
• 绿框 - 意法半导体的 B334 STMicro MEMS加速器/陀螺仪，和 iPad Air 里的一样。

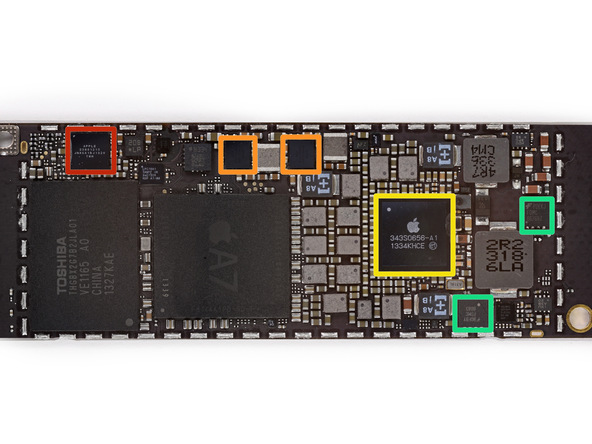

主板上的其它芯片：

• 红框 - Apple 338S1213 Cirrus 音频解码芯片。
• 橙框 - Apple 338S1199 芯片，与上一代 iPad mini 中的 338S1077 相似
• 黄框 - Apple 343S0656-A1
• 绿框 - 仙童半导体 FDMC6676BZ 和 FDCM6683 MOSFET。

拆机结束，iPad mini 2 零件全家福。
