苹果 iPad mini 2 拆机组图

iPad mini 的屏幕比 iPad Air 小,分辨率却一样。像素密度也从 iPad Air 的 264 ppi 提升到了 326 ppi。

苹果 iPad mini 2 拆机组图

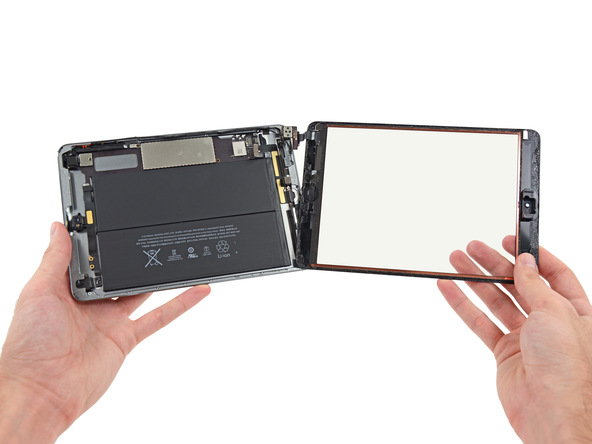

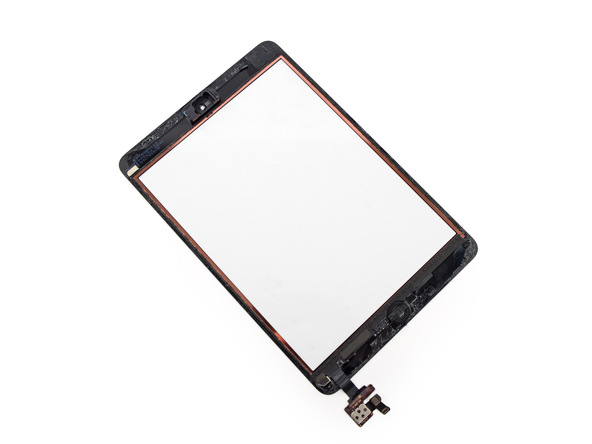

这块玻璃可以彻底拿掉了。

苹果 iPad mini 2 拆机组图

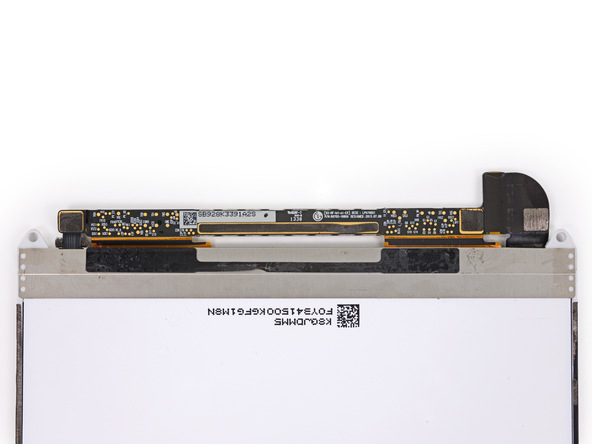

下面多出来那个小尾巴,除了排线接口,还有几颗芯片。

苹果 iPad mini 2 拆机组图

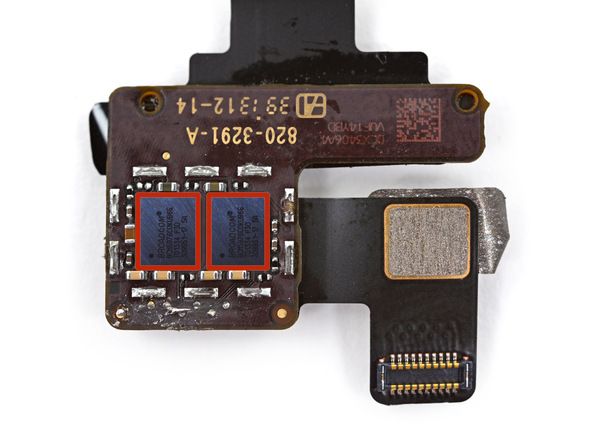

特写:红框标出的是博通 BCM5976 触控屏控制芯片。和 iPad Air、iPhone 5、5s 上的差不多。

苹果 iPad mini 2 拆机组图

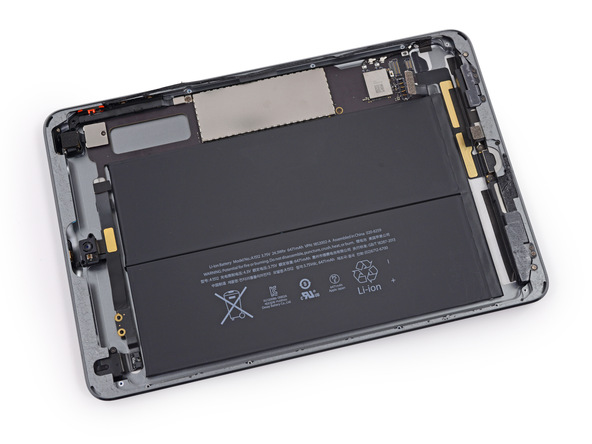

iPad mini 的机身,最显眼的就是一小条主板和两大块电池。电池电量从一代的 16.3 Whr 增加到了 24.3 Whr,3.75 伏,6471 毫安时。

苹果 iPad mini 2 拆机组图

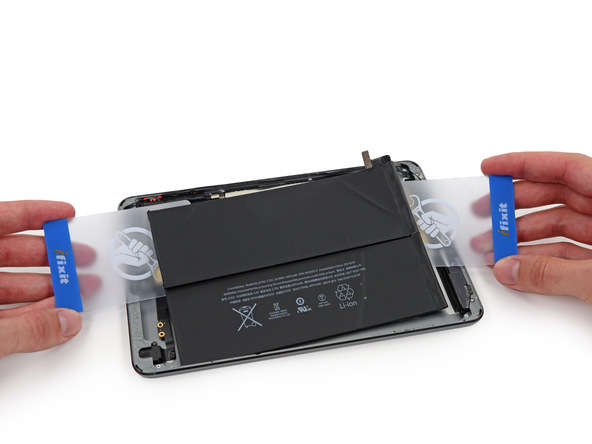

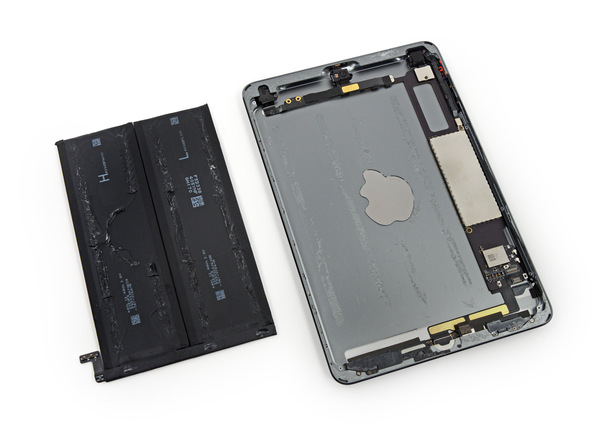

电池也是粘在机身上的,用塑料片撬下来。

苹果 iPad mini 2 拆机组图

苹果 iPad mini 2 拆机组图

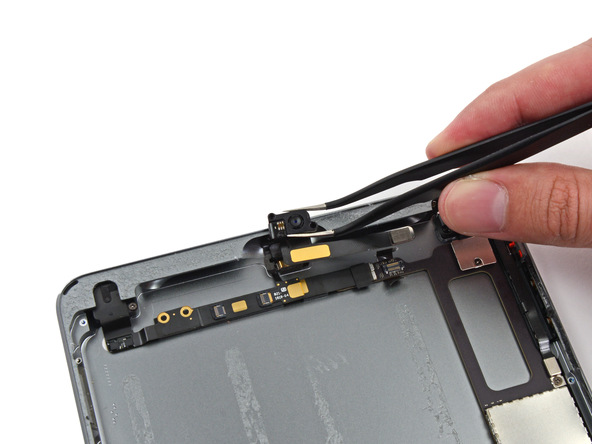

拆下正中间的前置摄像头,120 万像素,支持 720p 视频通话,编号 821-1752-A。
