苹果 iPad mini 2 拆机组图

分类:拆机与测试
2013-11-14 22:02

评论(0)
阅读(11135)

Tags: ,
本周,第二代苹果 iPad mini 发售。除了继承 7.9 寸窄边框更小更轻的单手便携性,硬件跳过 A6直接升级到了 64 位 A7 处理器 + M7 协处理器,屏幕也升级到了 2048 x 1536 分辨率 Retina 屏。此外还有加大的电池、改进信号的双天线设计等等 …… 翻译了 iFixit 的拆机组图,看看第二代 iPad mini 的内部构造吧:

苹果 iPad mini 2 拆机组图

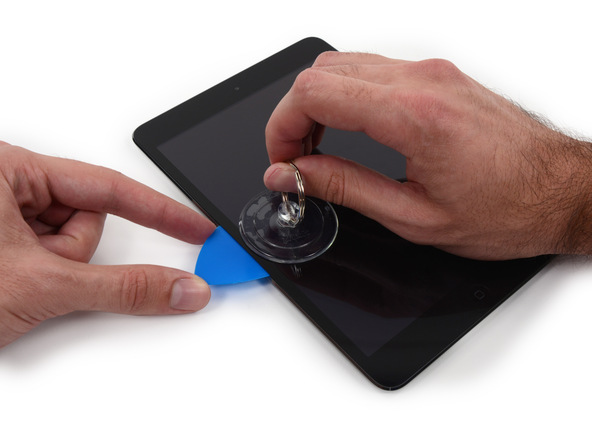

和 iPad Air 一样,撬开屏幕玻璃

苹果 iPad mini 2 拆机组图

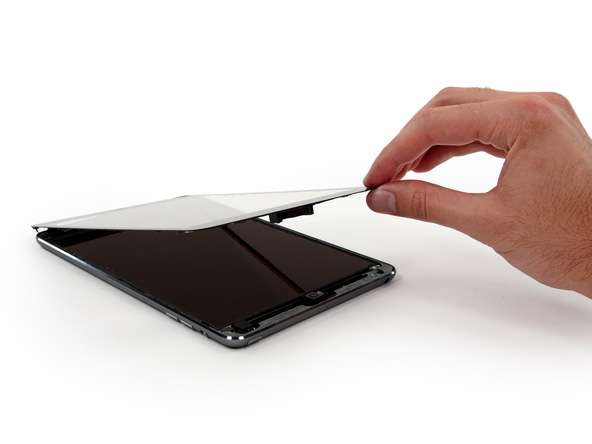

掀开屏幕玻璃

苹果 iPad mini 2 拆机组图

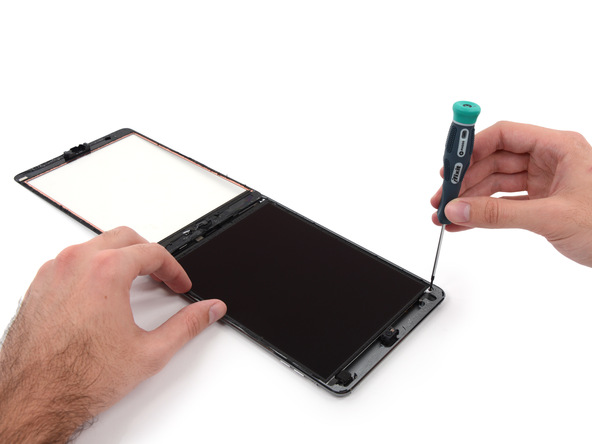

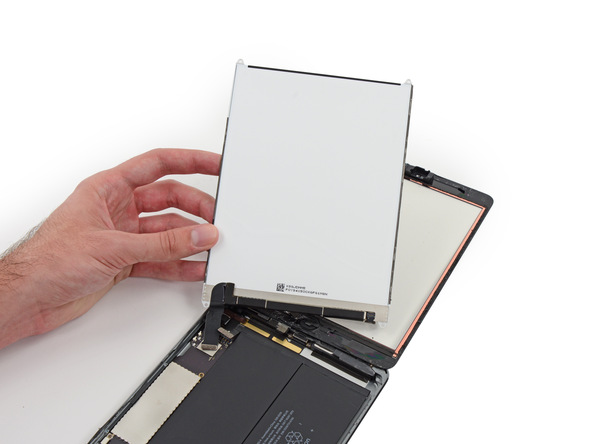

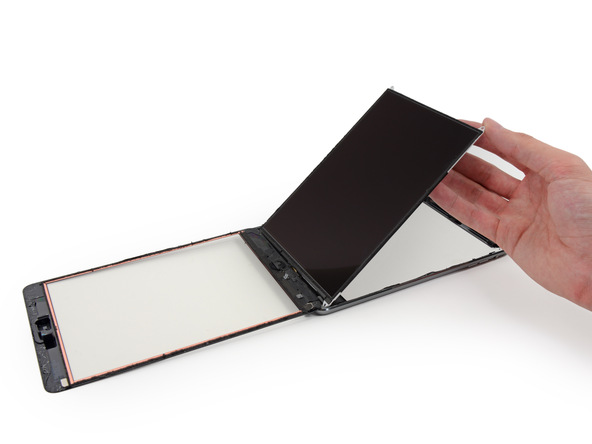

液晶面板就需要卸下固定螺丝了。因为屏幕分辨率从第一代 iPad mini 的 1024 x 768 猛增四倍到了 2048 x 1536,新屏幕厚了 0.3 毫米。

苹果 iPad mini 2 拆机组图

苹果 iPad mini 2 拆机组图

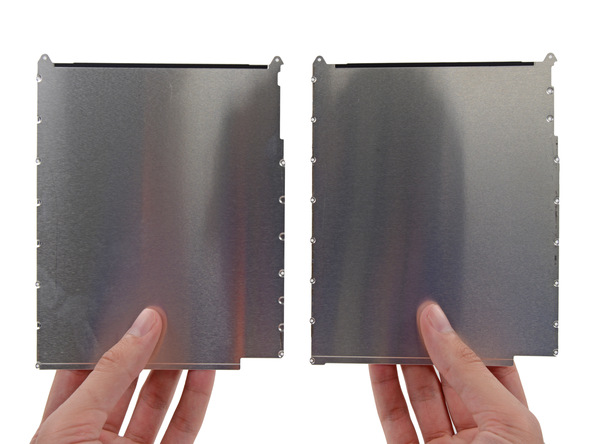

经过优化以后,液晶面板固定螺丝从第一代 iPad mini 的 16 颗减少到了 7 颗。

苹果 iPad mini 2 拆机组图

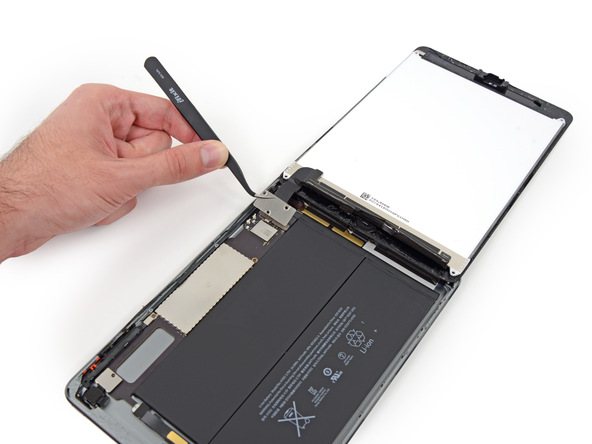

断开屏幕和主板之间的接口。

苹果 iPad mini 2 拆机组图

苹果 iPad mini 2 拆机组图

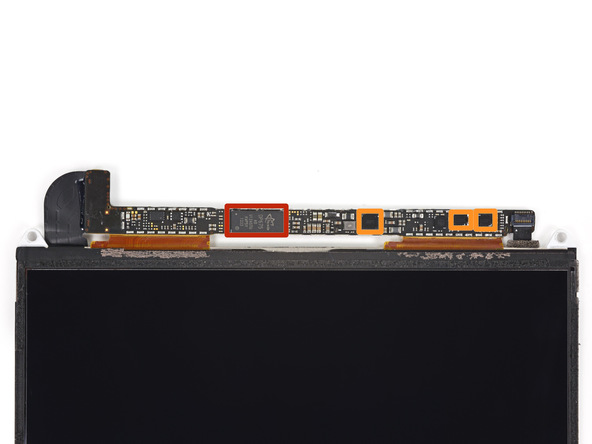

这台 iPad mini 用的是 LG 屏,红框处的芯片型号 DP675,而 iPad Air 上用的是 DP655。橙框标出的芯片是德州仪器 TPS65143A 和一对 TPS65195,应该是能源管理芯片。
