磁铁也是一门学问:苹果 iPad 2 磁性保护套 Smart Cover 拆解

    3 月初苹果 iPad 2 发布时,苹果fans 博客写了一篇详细介绍,后来的拆机组图让我们看清了苹果 iPad 2 的内部构造和主要零件。
    除了 iPad 2 主机,苹果的 Smart Cover 磁性保护套也很有意思。今天从驱动之家转一篇苹果 iPad 2 磁性保护套 Smart Cover 拆解组图,这玩意儿的内部结构远比我们想象的复杂

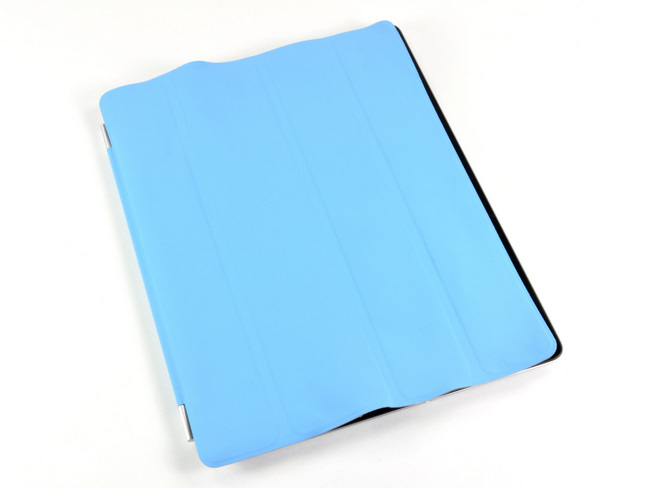

苹果 iPad 保护套 Smart Cover
聚会时我亲自体验过 iPad 2 和 Smart Cover,很棒

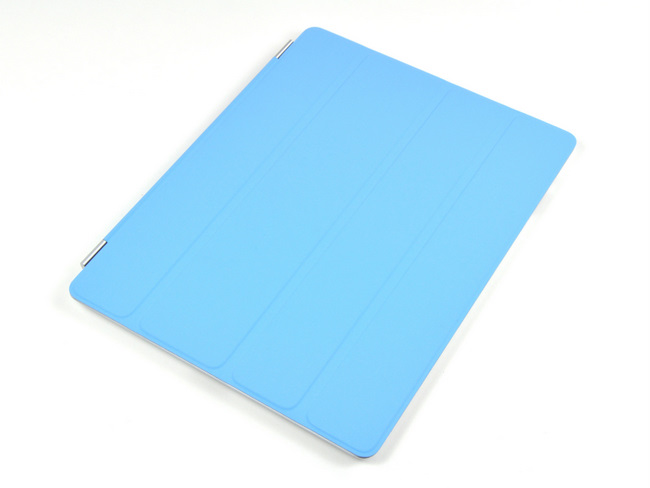

苹果 iPad 保护套 Smart Cover

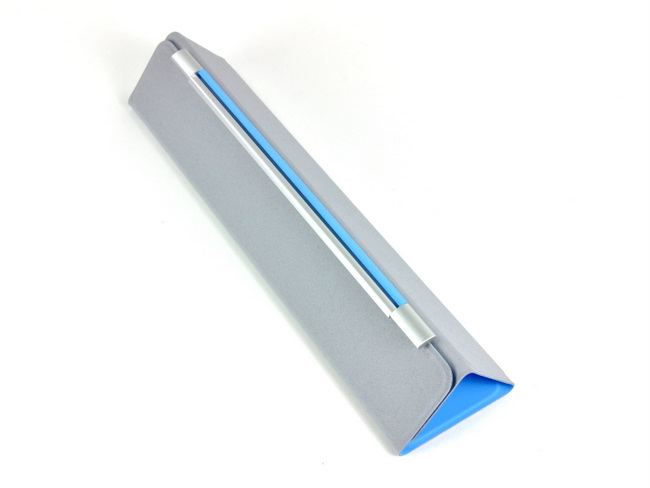

Smart Cover 折叠成 iPad 支架

苹果 iPad 保护套 Smart Cover

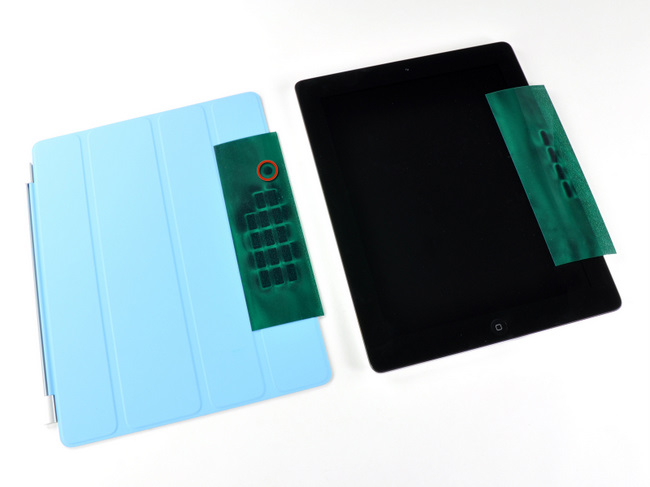

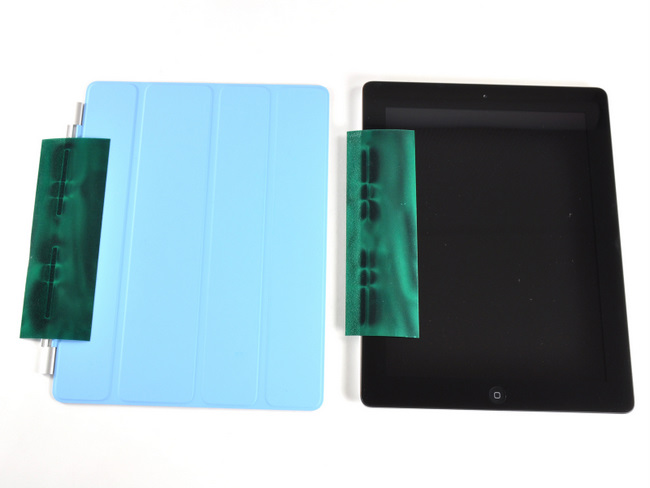

    使用磁场显影膜,可以发现Smart Cover和iPad机身边缘,都藏有多块小磁铁。Smart Cover这一侧的大量磁铁是为了保证支架状态时的稳定性,而红圈中的圆形磁铁正是自动休眠功能的秘密所在。
苹果 iPad 2 靠磁感应自动休眠

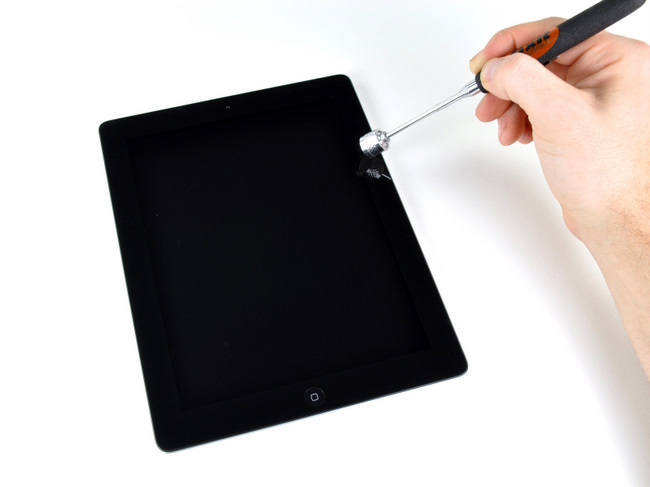

和黑莓一样,苹果 iPad 2 靠磁感应自动休眠,所以在传感器位置放块磁铁它也会锁屏休眠

苹果 iPad 2 的磁铁
机身另一侧也有用于自动对齐的磁铁:随意将 Smart Cover 放在 iPad 附近,它就能自动对准严丝合缝

苹果 iPad 2 的磁铁和休眠传感器

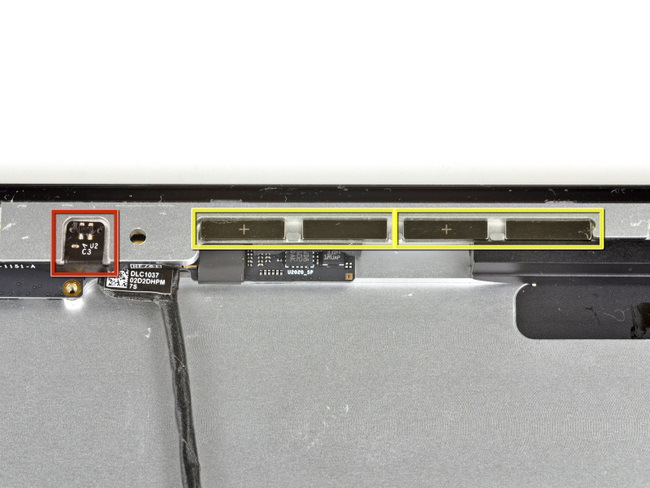

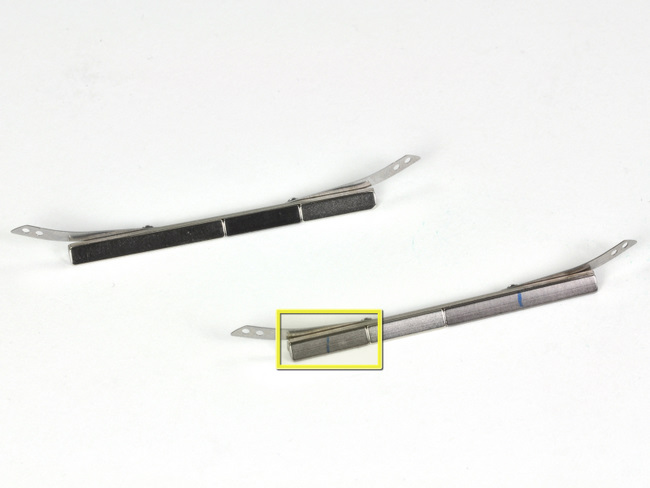

拆开 iPad 2 ,红框标出的是休眠传感器,黄框标出的是磁铁。磁铁已标注了极性(+ - + -)

苹果 iPad 2 机身左侧的磁铁

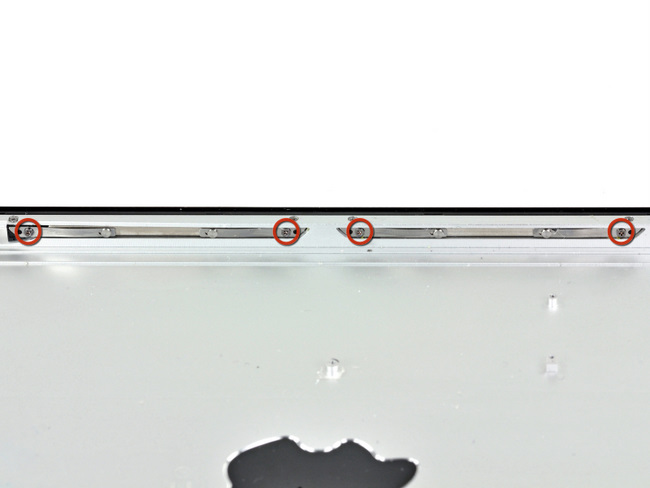

苹果 iPad 2 机身左侧的磁铁,嵌入到了背盖侧面

苹果 iPad 2 机身的弧形磁铁
苹果 iPad 2 机身上的弧形磁铁,与 iPad 外形曲线匹配,保证吸附稳定性

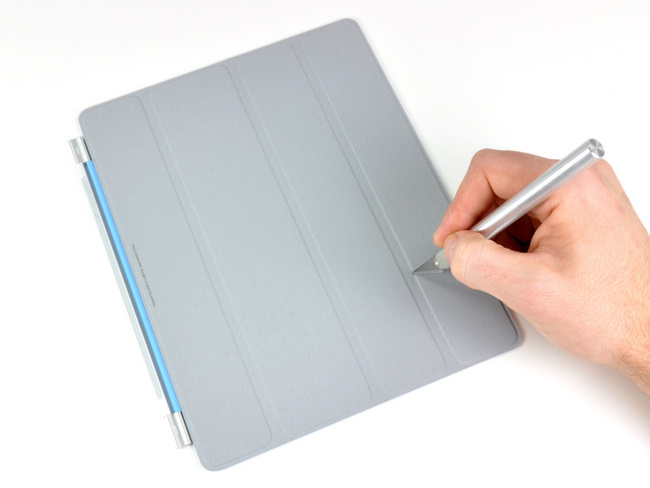

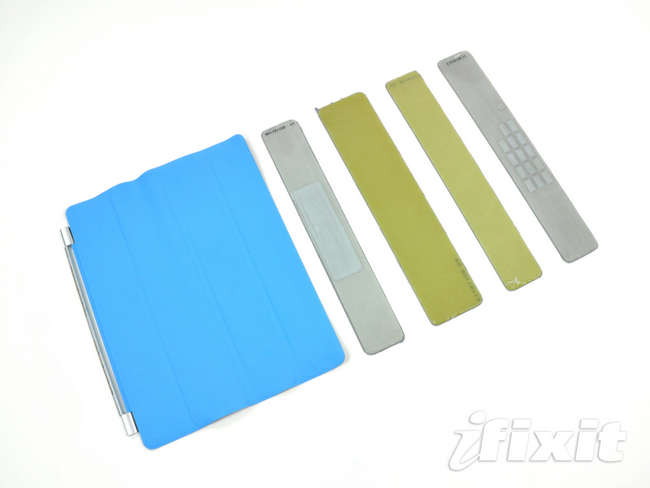

割开苹果 Smart Cover 磁性保护套
割开苹果 Smart Cover 磁性保护套

割开苹果 Smart Cover 磁性保护套

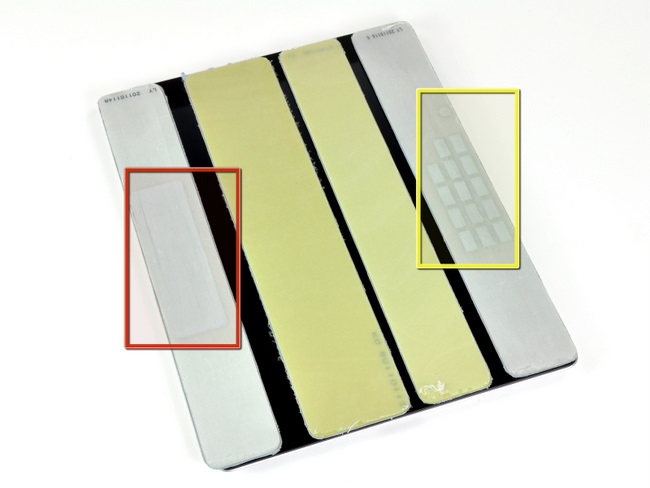

    Smart Cover 内层,红色方框内有一块支撑作用的金属板粘贴在磁铁上,两截黄色的塑料板纯粹是结构支撑作用,右侧黄框内则是我们刚才已经确定过位置的大量磁铁。

去掉磁铁后苹果 Smart Cover 保护套盖在 iPad 2 上的效果
去掉磁铁后苹果 Smart Cover 保护套盖在 iPad 2 上的效果

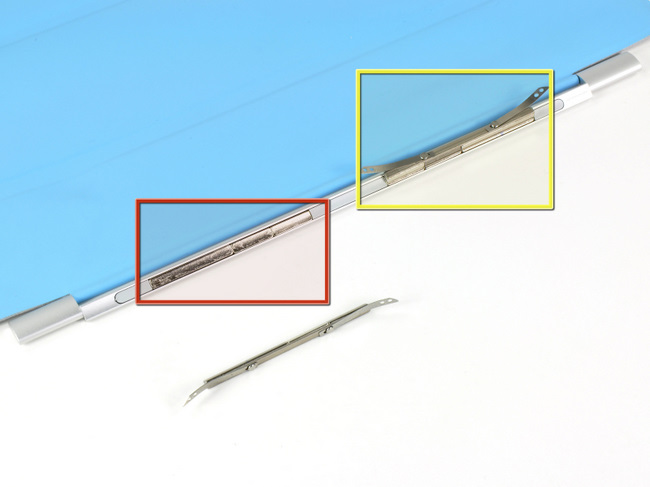

苹果 Smart Cover 左侧转轴内的磁铁
苹果 Smart Cover 左侧转轴内的磁铁,距离 iPad 机身 5 厘米就能整齐的吸附过去

苹果 iPad 2 磁性保护套 Smart Cover 拆解结束
苹果 iPad 2 磁性保护套 Smart Cover 拆解结束
