    前几天介绍了《苹果Macbook Pro笔记本电脑全线升级》以及《新老2款苹果Macbook Pro笔记本电脑性能对比测试:(i7+330M) PK (Core2 Duo+9600M GT)》,今天我们看看i5/i7处理器版新款苹果Macbook Pro笔记本电脑的内部构造和零件,拆机组图来自iFixit。照片很多,加载请耐心。
i5/i7处理器版苹果Macbook Pro笔记本电脑拆解组图

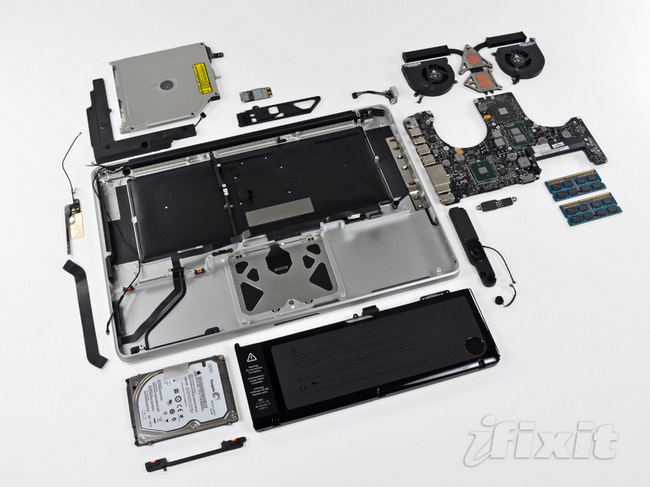

先给个i5/i7处理器版苹果Macbook Pro笔记本电脑零件“全家福”,吊吊胃口

i5/i7处理器版苹果Macbook Pro笔记本电脑拆解组图

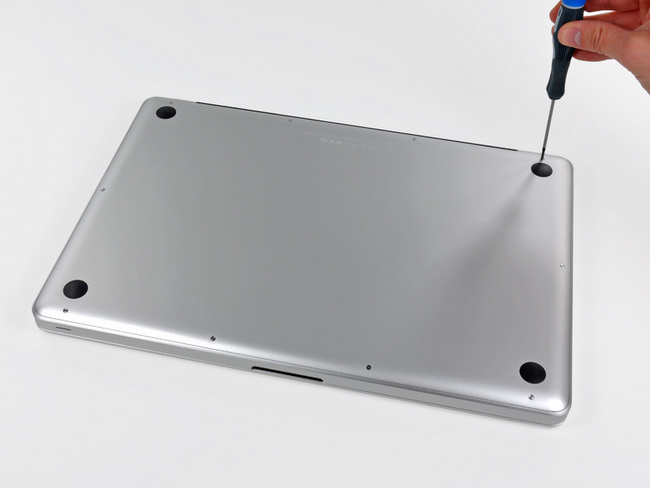

卸下i5/i7处理器版苹果Macbook Pro笔记本电脑背面的10颗螺丝

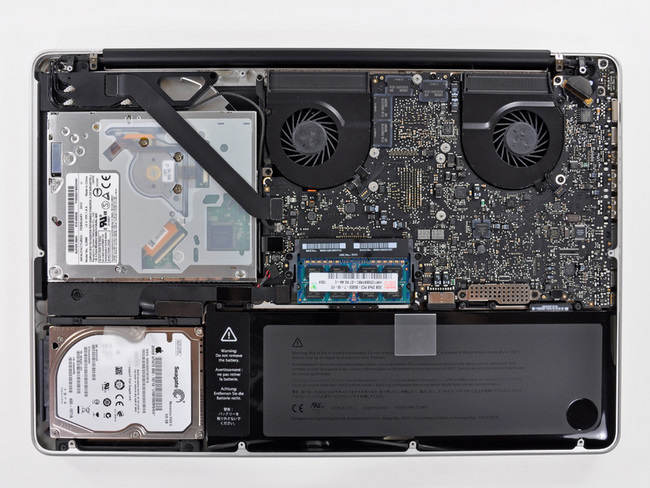

i5/i7处理器版苹果Macbook Pro笔记本电脑内部结构一览
i5/i7处理器版苹果Macbook Pro笔记本电脑内部结构一览

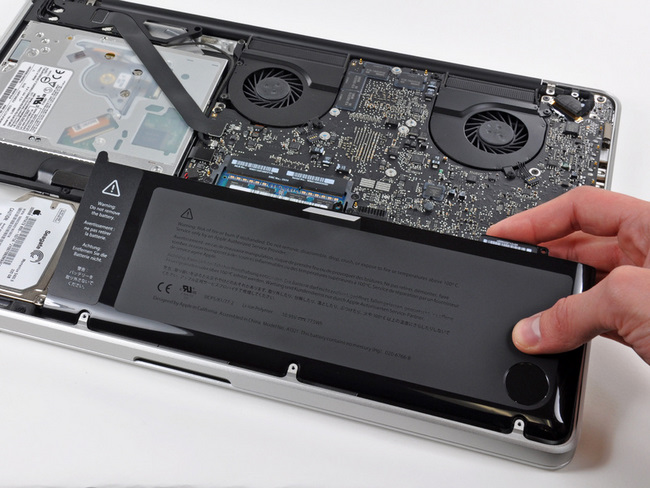

i5/i7处理器版苹果Macbook Pro笔记本电脑的内置电池
i5/i7处理器版苹果Macbook Pro笔记本电脑的内置电池:容量77.5Wh的锂聚合物电池(旧款Macbook Pro的电池容量为73Wh,续航时间7小时,新款Macbook Pro续航时间提升到为8到9小时)。

i5/i7处理器版苹果Macbook Pro笔记本电脑的WiFi/蓝牙模块
i5/i7处理器版苹果Macbook Pro笔记本电脑的WiFi/蓝牙模块,从上一代Macbook Pro的转轴位置转移到了光驱旁边(和Macbook一样)

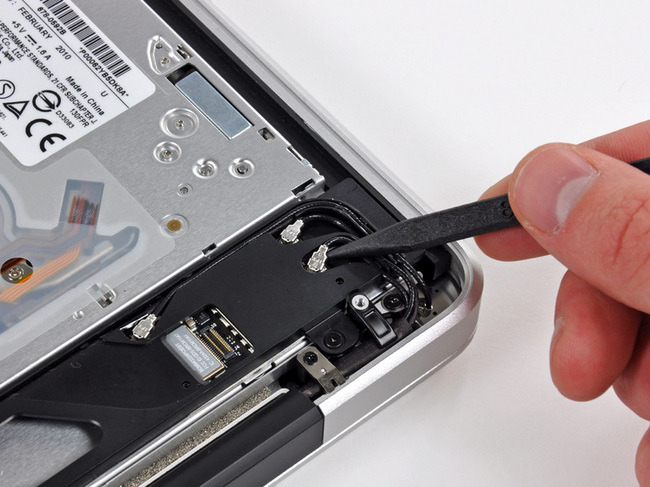

i5/i7处理器版苹果Macbook Pro笔记本电脑的3条无线网络天线
i5/i7处理器版苹果Macbook Pro笔记本电脑的3条无线网络天线.为什么天线位于光驱处呢?注意Macbook Pro笔记本是全金属机身,利用光驱开口才能防止信号被电磁屏蔽。以前拆解的iMac、iPad都是把天线放到背部的苹果Logo处,一个道理。

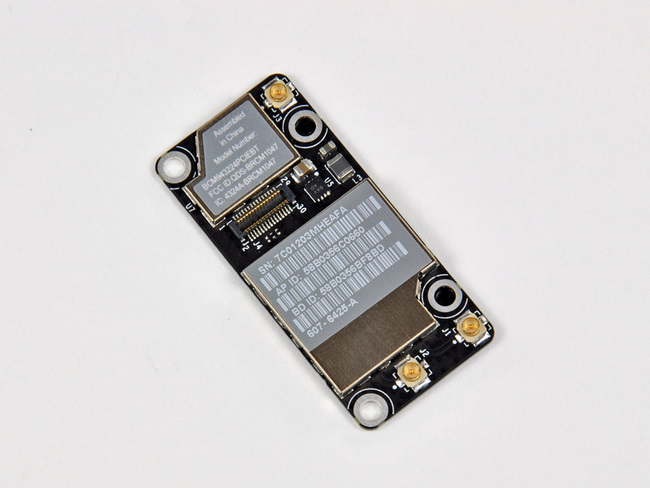

i5/i7处理器版苹果Macbook Pro笔记本电脑的蓝牙模块和WiFi无线网卡(AirPort)
i5/i7处理器版苹果Macbook Pro笔记本电脑使用了和Macbook一样的蓝牙模块和WiFi无线网卡(AirPort)

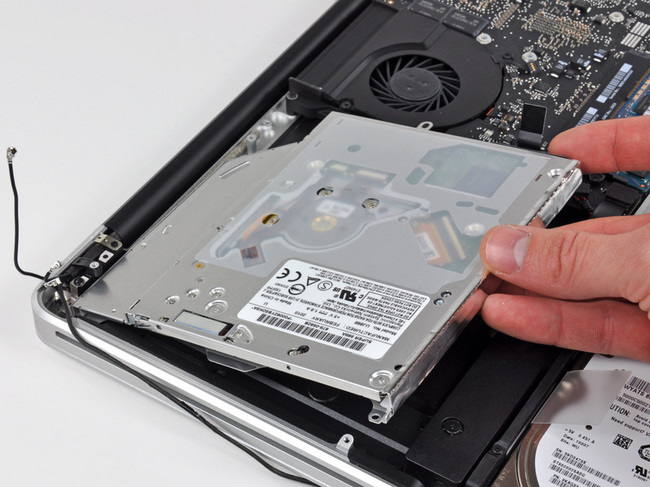

i5/i7处理器版苹果Macbook Pro笔记本电脑的吸入式光驱
i5/i7处理器版苹果Macbook Pro笔记本电脑的吸入式光驱

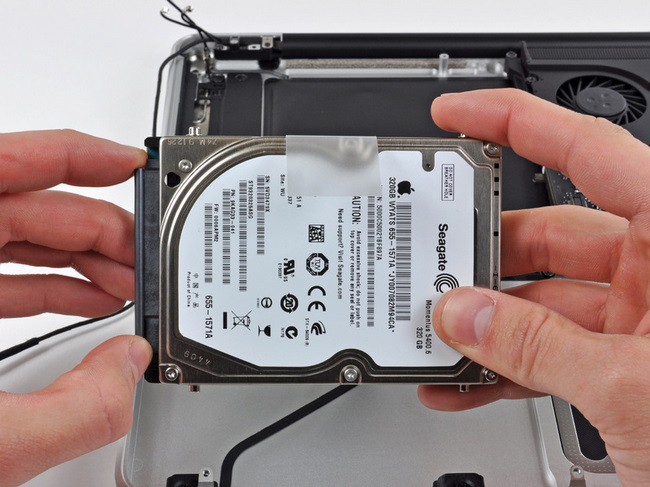

i5/i7处理器版苹果Macbook Pro笔记本电脑的硬盘
i5/i7处理器版苹果Macbook Pro笔记本电脑的硬盘

i5/i7处理器版苹果Macbook Pro笔记本电脑光驱下方的音箱
i5/i7处理器版苹果Macbook Pro笔记本电脑右侧的音箱位于光驱下方(我们从背面拆的,所以从正面看是在光驱上方)

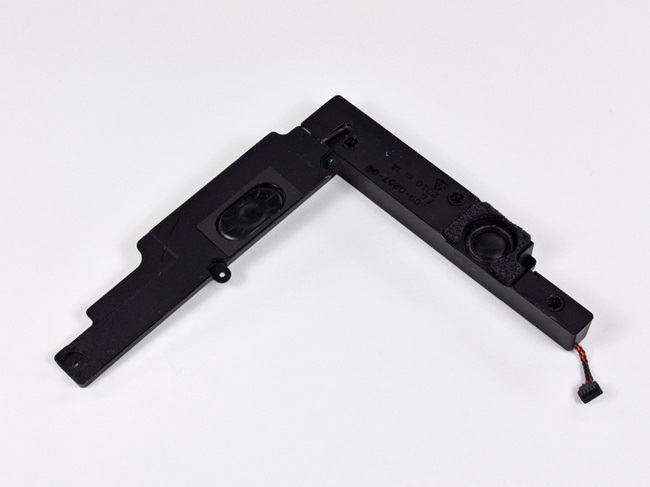

i5/i7处理器版苹果Macbook Pro笔记本电脑右侧的音箱
i5/i7处理器版苹果Macbook Pro笔记本电脑右侧的音箱,带低音炮的

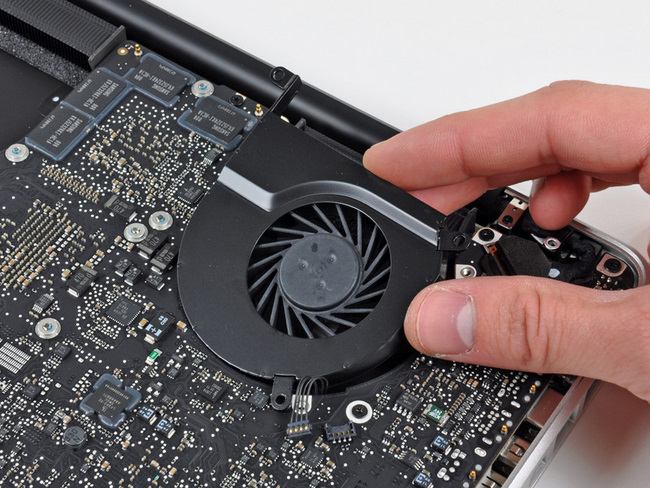

i5/i7处理器版苹果Macbook Pro笔记本电脑的散热风扇
i5/i7处理器版苹果Macbook Pro笔记本电脑的散热风扇

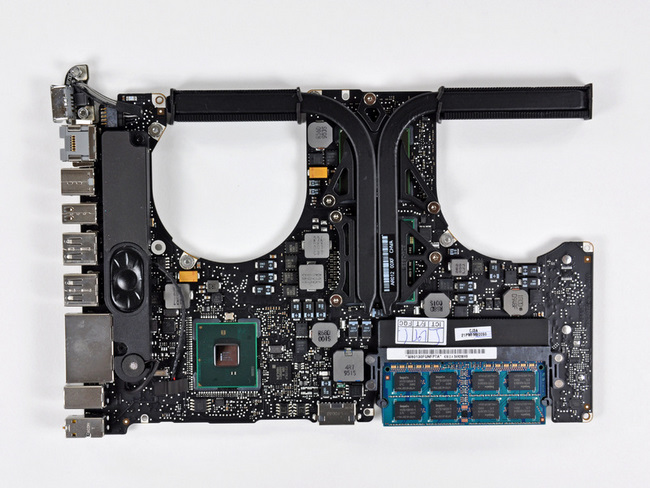

i5/i7处理器版苹果Macbook Pro笔记本电脑的主板
i5/i7处理器版苹果Macbook Pro笔记本电脑的主板

i5/i7处理器版苹果Macbook Pro笔记本电脑的主板

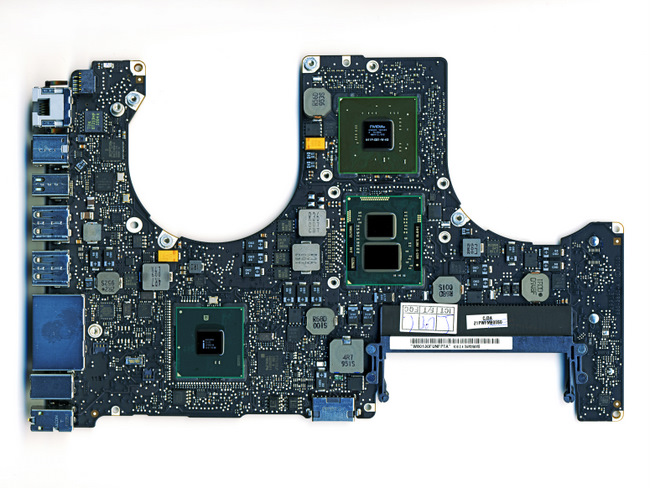

去掉热管散热器以后的i5/i7处理器版苹果Macbook Pro笔记本电脑主板

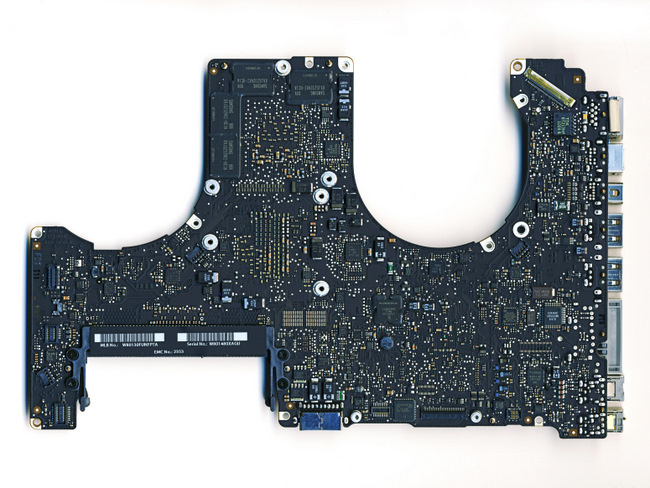

i5/i7处理器版苹果Macbook Pro笔记本电脑的主板背面照片
i5/i7处理器版苹果Macbook Pro笔记本电脑的主板背面

i5/i7处理器版苹果Macbook Pro笔记本电脑拆解组图
先给个i5/i7处理器版苹果Macbook Pro笔记本电脑零件“全家福”
