2013 款苹果 MacBook Air 笔记本电脑拆机组图

分类:拆机与测试
2013-6-13 02:37

评论(0)
阅读(15671)

Tags: ,

2013 款苹果 MacBook Air 笔记本电脑拆机组图

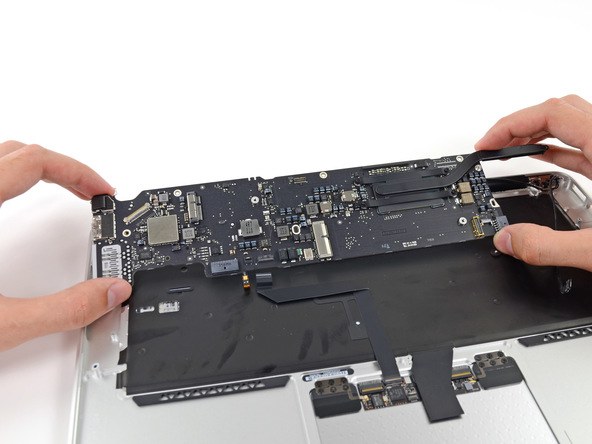

拆下电脑主板

2013 款苹果 MacBook Air 笔记本电脑拆机组图

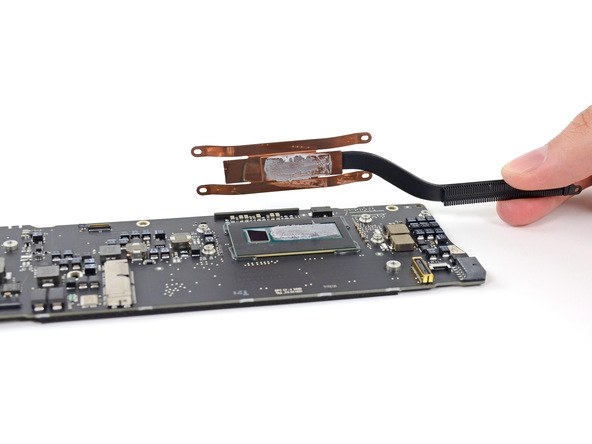

拆下热管散热器,铜片下面露出的是 Intel i5 处理器。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

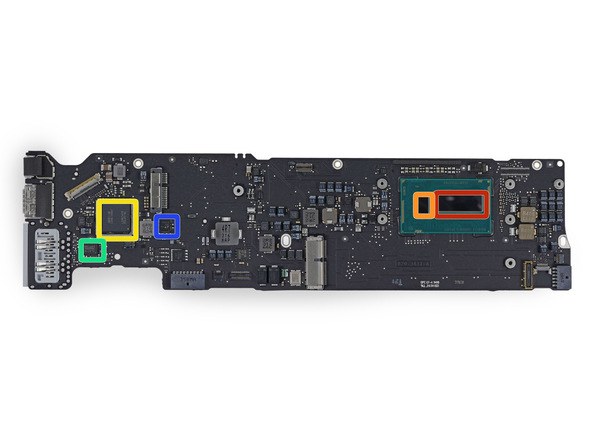

2013 款苹果 MacBook Air 笔记本主板上的芯片:

  • 红框:Intel Core i5 双核处理器,内置了 HD 5000 显卡
  • 橙框:Intel 平台控制器
  • 黄框:Intel Z246TA38 Thunderbolt 控制器
  • 绿框:GL3219
  • 蓝框:Linear Technology 的 LT3957 反相控制器

2013 款苹果 MacBook Air 笔记本电脑拆机组图

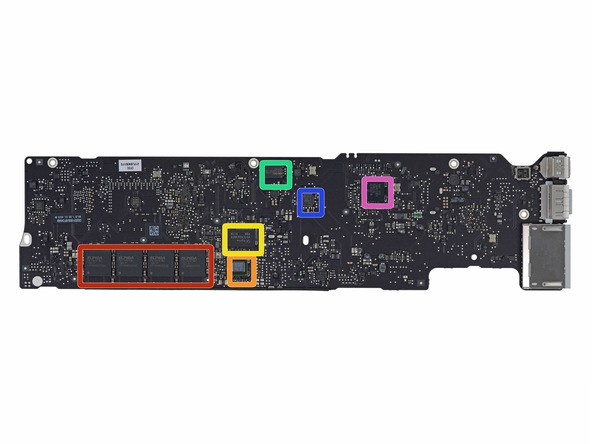

2013 款苹果 MacBook Air 笔记本主板背面的芯片:

  • 红框:尔必达 DDR3 内存,编号 F8132A1MC,标配 4GB,可选 8GB。
  • 橙框:博通 BCM15700A2
  • 黄框:4GB 海力士 DRAM,编号 H5TC4G63AFR
  • 绿框:MXIC 的 64MB 串行闪存,编号 MX25L6406E
  • 蓝框:德州仪器 TPS51980A 同步控制器
  • 粉框:980 YFC LM4FS1BH

2013 款苹果 MacBook Air 笔记本电脑拆机组图

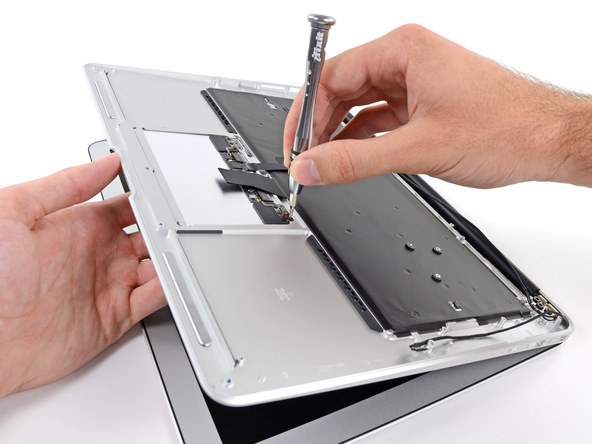

拆下触控板的固定螺丝

2013 款苹果 MacBook Air 笔记本电脑拆机组图

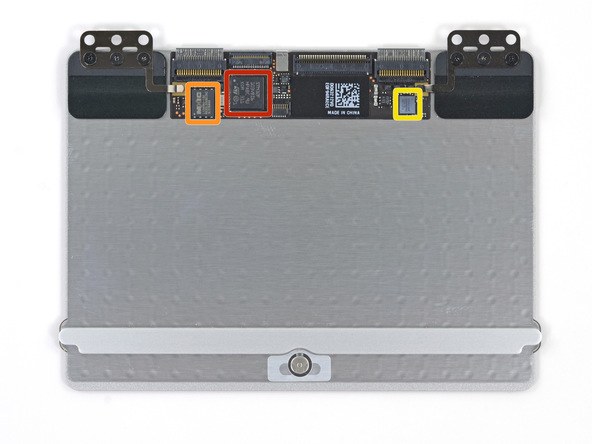

触控板模块上的芯片:

  • 红框:意法半导体 STM32F103VB 控制芯片
  • 橙框:MXIC MX25L2006E 2Mb 串行 Flash
  • 黄框:博通 BCM5976A0KUB2G 触控板控制器

2013 款苹果 MacBook Air 笔记本电脑拆机组图

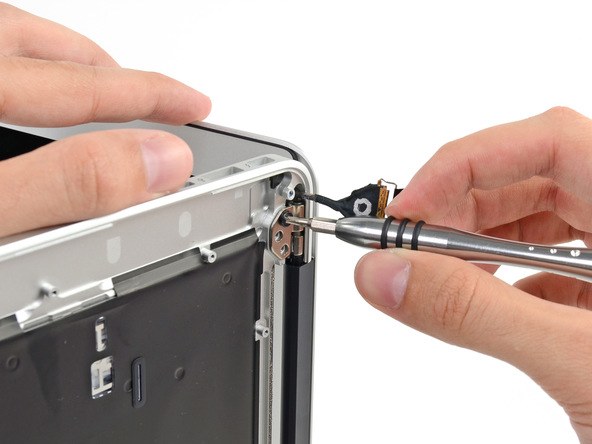

拆下屏幕转轴上的螺丝,屏幕与机身分离。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

2013 款苹果 MacBook Air 笔记本电脑拆机结束,这是零件全家福。
