2013 款苹果 MacBook Air 笔记本电脑拆机组图

分类:拆机与测试
2013-6-13 02:37

评论(0)
阅读(15669)

Tags: ,

2013 款苹果 MacBook Air 笔记本电脑拆机组图

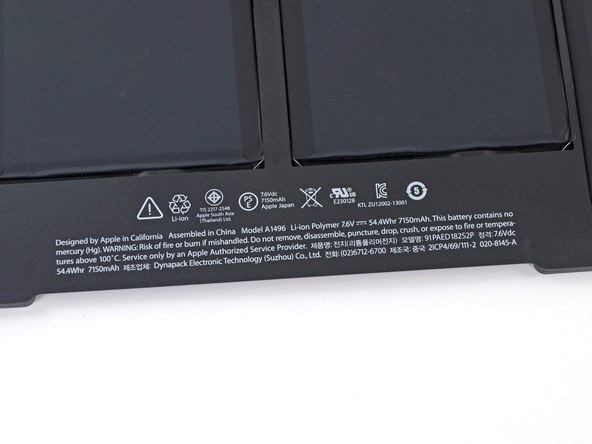

2013 款苹果 MacBook Air 电池标签特写

2013 款苹果 MacBook Air 笔记本电脑拆机组图

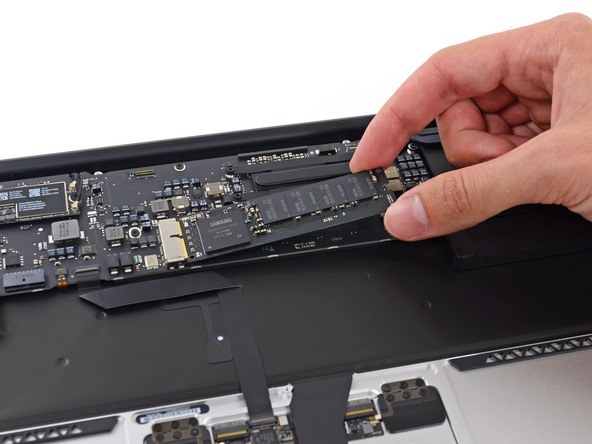

拆下为节省空间做成条状的 SSD 硬盘。苹果在 2013 款 MacBook Air 里最大的一个改进就是将硬盘接口从传统的 SATA 改进为 PCIe,更快的新接口让硬盘读写速度提升了 45%

2013 款苹果 MacBook Air 笔记本电脑拆机组图

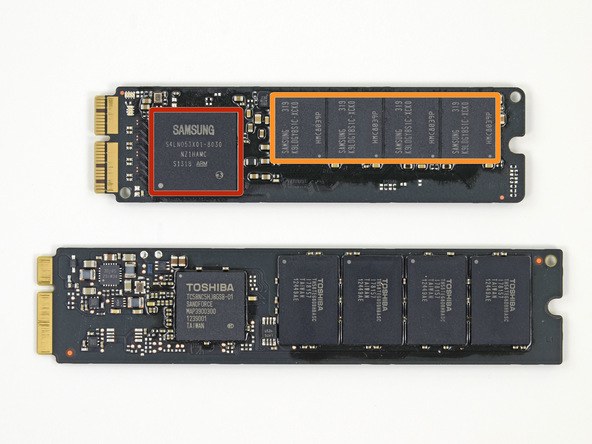

上面是 2013 款 MacBook Air 的 SSD 硬盘,下面是 2012 款。体积变小,主控芯片和 Flash 芯片也从东芝换成了三星

  • 红框:三星 S4LN053X01-8030 (ARM) 主控芯片
  • 橙框:8 颗(正反各四)三星 K9LDGY8SIC-XCK0 16 GB Flash 颗粒

2013 款苹果 MacBook Air 笔记本电脑拆机组图

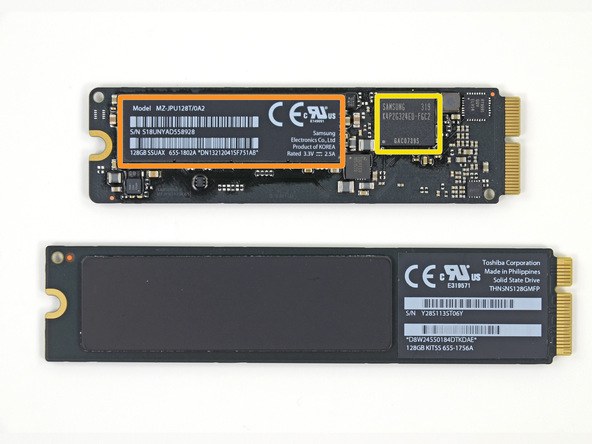

硬盘背面对比

  • 黄框:512 MB 缓存,型号是三星 K4P2G324ED
  • 橙框:另外四颗三星 K9LDGY8SIC-XCK0 16 GB Flash 颗粒

2013 款苹果 MacBook Air 笔记本电脑拆机组图

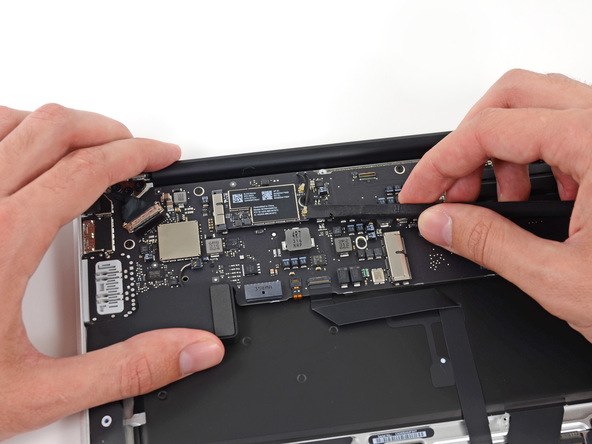

拆下 AirPort 无线网卡,苹果在 2013 款 MacBook Air 笔记本上的另一个升级就是支持更快的 802.11 ac WiFi 网络了

2013 款苹果 MacBook Air 笔记本电脑拆机组图

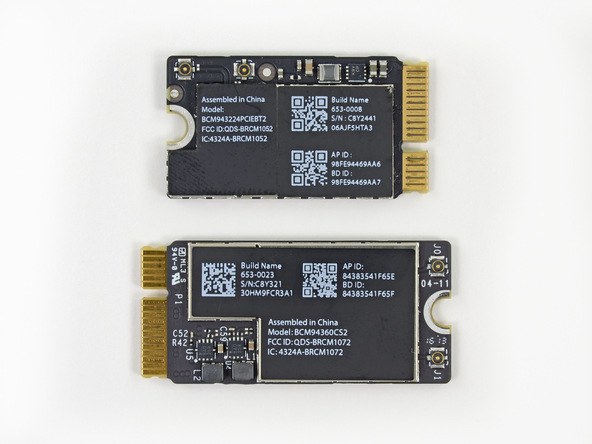

新旧两款 MacBook Air 的无线网卡对比。

2013 款苹果 MacBook Air 笔记本电脑拆机组图

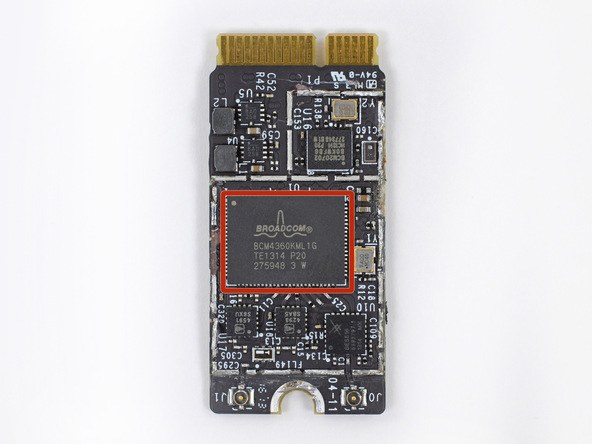

打开屏蔽层露出 AirPort 无线网卡上的芯片:

  • 红框:博通 BCM4360,除了WiFi 网络还控制蓝牙 4.0
  • 橙框:Skyworks SE5516 双频 802.11 a/b/g/n/ac 无线网络模块
内文分页: [1] [2] [3] [4]
