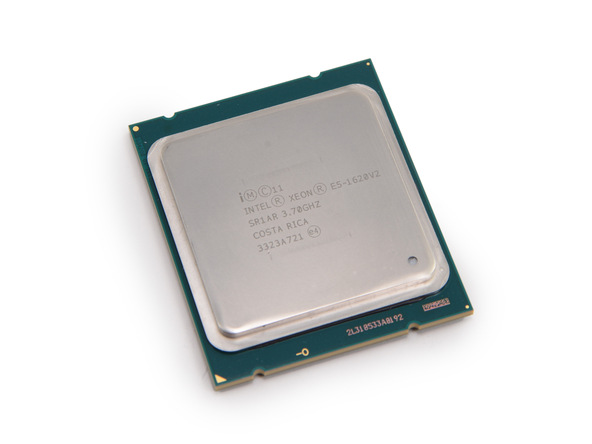

CPU 特写

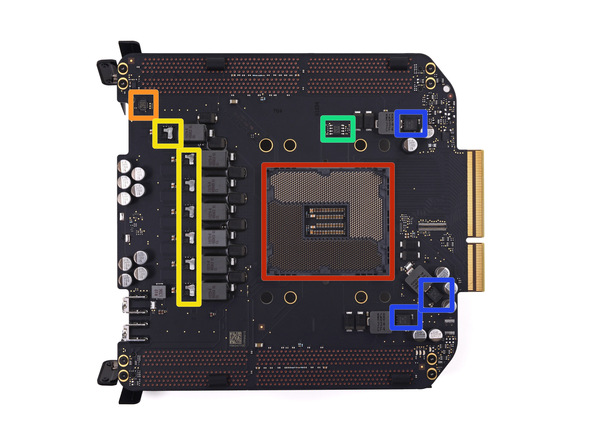

搭载 CPU 的那块电路板上的芯片：

• 红框 - LGA 2011 CPU 底座
• 橙框 - SMSC 1428-7 3233E5A
• 黄框 - IR C F3575 3X3YP
• 青框 - NXP PA9517A 电平转换 I2C 总线中继器
• 蓝框 - 德州仪器 58872D

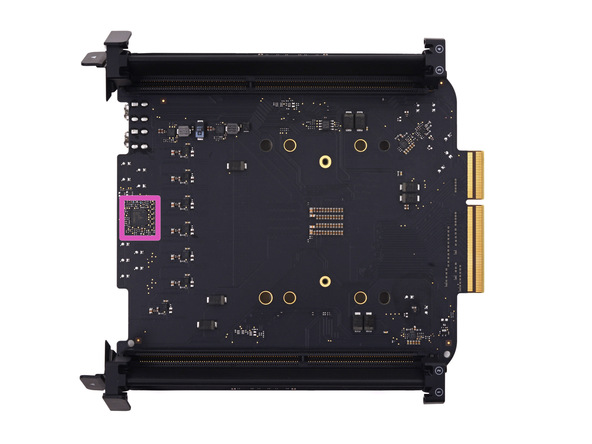

电路板背面，紫框里是 Intersil ISL 6367 Hybrid Digital Dual PWM Controller

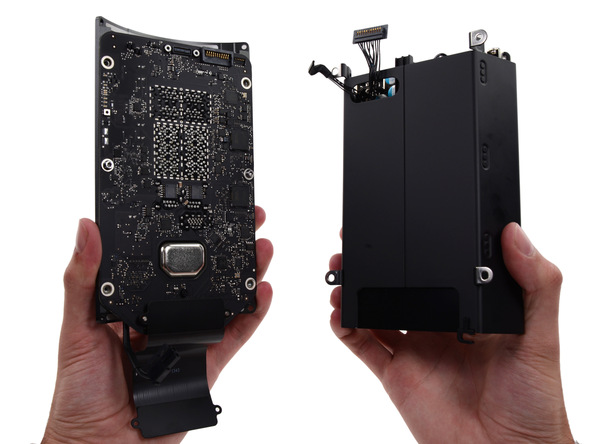

分离开 I/O 面板（左）和电源（右）

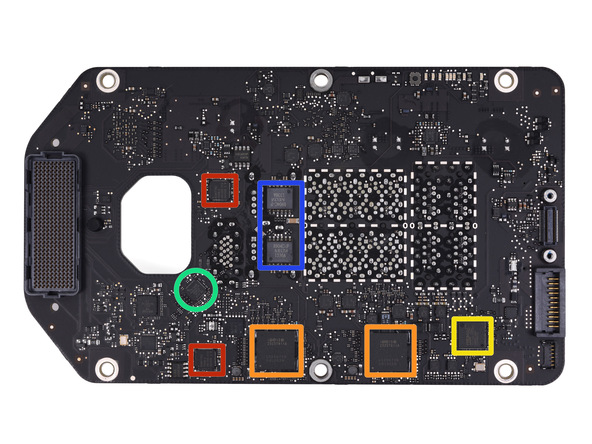

I/O 面板上的芯片：

• 红框 - 博通 BCM57762 千兆以太网控制器
• 橙框 - 因特尔 DSL5520 Thunderbolt 2 控制器
• 黄框 - Fresco Logic FL1100 四端口 USB 3.0 控制器
• 青框 - Parade PS8401A HDMI 信号抖动过滤芯片
• 蓝框 - 台达 8904C-F

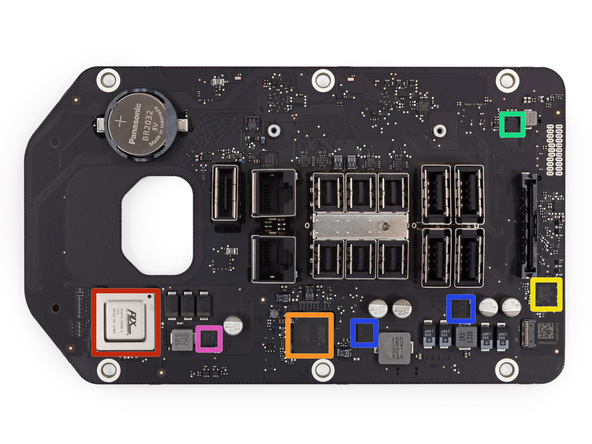

I/O 面板另一面（能看到接口了）上的芯片：

• 红框 - PLX Technology PEX8723 PCI Express 开关
• 橙框 - 因特尔 DSL5520 Thunderbolt 2 控制器
• 黄框 - Cirrus 4208-CRZ 音频解码芯片（和 15 寸 rMBP 笔记本上的一样）
• 青框 - Intersil 14AIRZ F335QV
• 蓝框 - 德州仪器 58888D
• 紫框 - 德州仪器 58872D

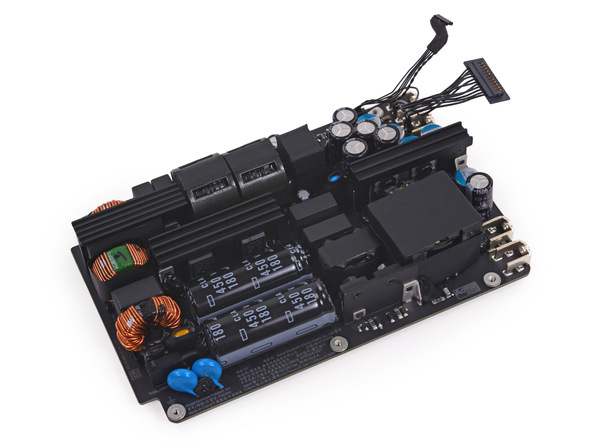

这么个服务器 CPU + 两块专业显卡的工作站，电源却只需要 450 瓦，且没有风扇。低功耗和良好的散热设计，使得 Mac Pro 闲置噪音只有 12 分贝。

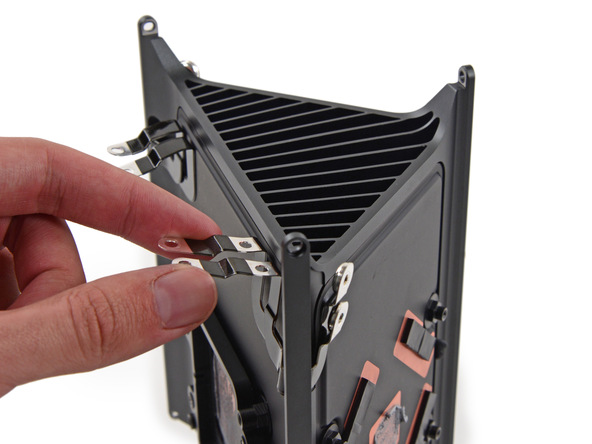

散热器上就剩下一些传感器和线缆了。

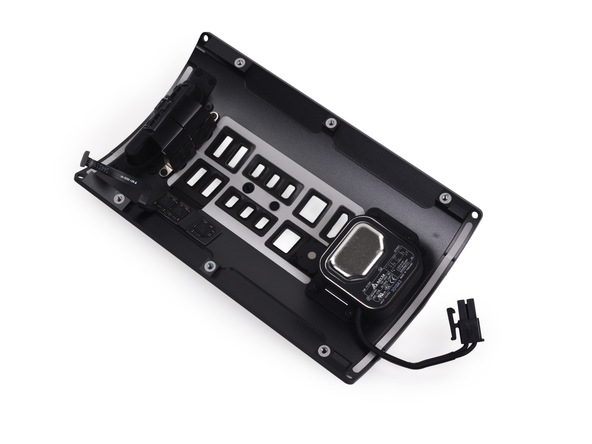

把 I/O 面板外壳反过来

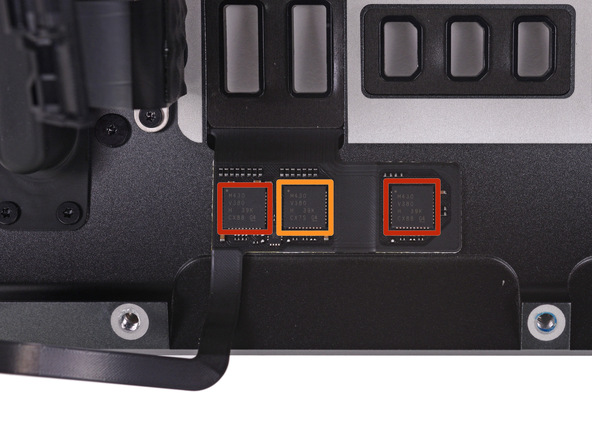

在外壳边缘还发现了几颗芯片：

• 红框 - 两颗 M430 V380 H 39K CX88 G4
• 橙框 - M430 V380 H 39K CX75 G4

拆机结束，比笔记本好拆多了，升级扩展性也强多了。这是 2013 款苹果 Mac Pro 工作站的零件全家福。
