《2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机组图》续集:屏幕部分拆解

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

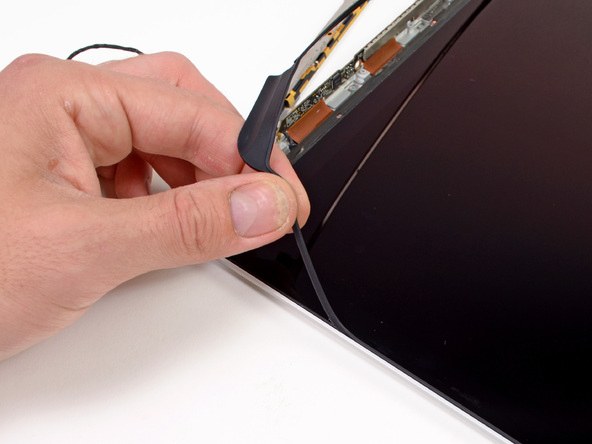

    扯出屏幕四周的橡胶垫圈。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

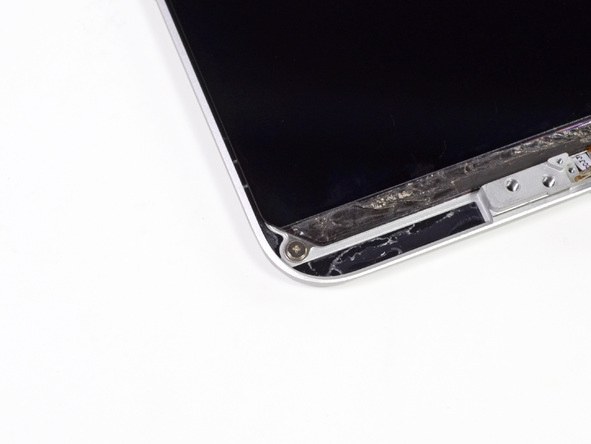

    屏幕固定螺丝是常规十字花型,不像机身底壳那里用的是放拆卸螺丝。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

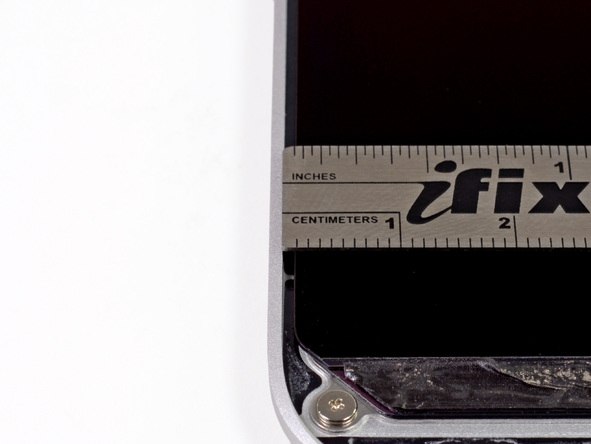

    铝合金外壳和液晶面板的间隙,只有 1 毫米。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

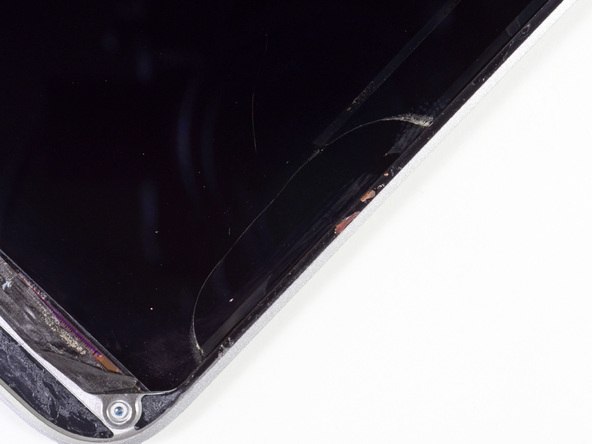

    注意,拆解苹果 MacBook Pro 的屏幕是很容易把玻璃碰坏的,一般人千万管住自己的好奇心。拆机无数的 iFixit 都杯具了,看上图的裂纹。还有两张玻璃裂缝和进气泡的图这里略过不传了。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

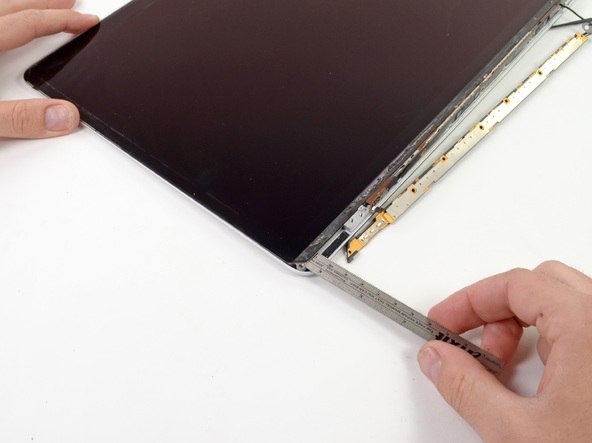

    现在开始把液晶面板撬出来。要用很薄的工具才行,比如钢尺。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

    液晶面板和其它组件分离了。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

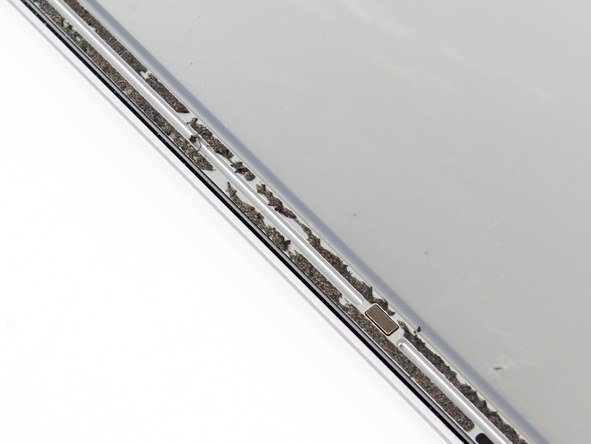

    照片中的两条深灰色物质,是黏合剂留下的痕迹。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

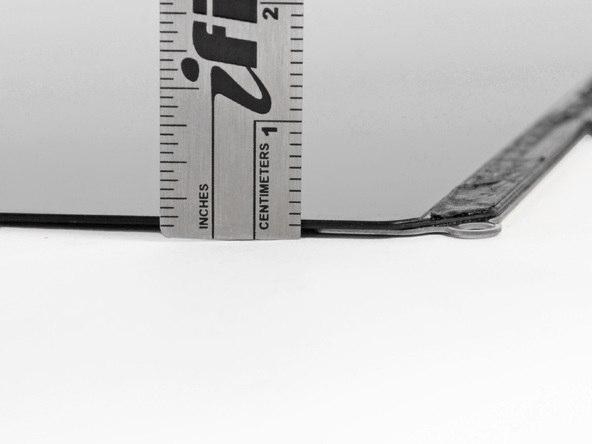

    传统的液晶屏幕采用的是外壳 + 屏幕后壳 + 液晶面板 + 前玻璃一层一层挂载的三明治结构;苹果这次为了超薄,把电脑的铝合金外壳直接当屏幕后壳,紧贴着液晶面板。另外,液晶面板和玻璃板也贴在一起,而且加起来只有 1.5 毫米厚。
