《2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑拆机组图》续集:屏幕部分拆解

    苹果公司在 WWDC 大会期间发布了既有 MacBook Air 般超薄机身、又保持 MacBook Pro 性能、还配备 2280 × 1800 超高分辨率屏幕的新款 Retina 屏 MacBook Pro 笔记本电脑。继上篇的机身部分拆机组图后,今天看到 iFixit 又把笔记本另半边:屏幕部分给拆了。看看这块分辨率超高体型又超轻薄的显示屏的内部结构吧。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

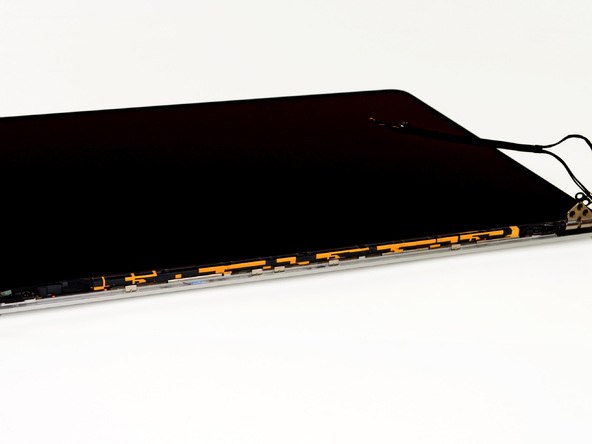

    这就是要拆解的苹果 Retina MacBook Pro 笔记本的15 寸液晶屏,IPS 面板,LED 背光,2880 × 1800 分辨率。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

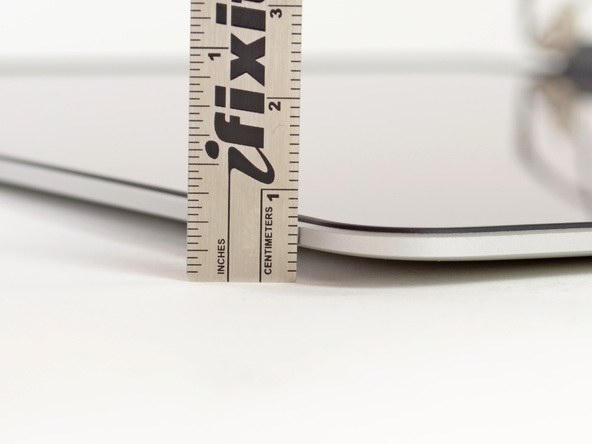

    这块屏幕重量为 673 克,最厚部分 7 毫米,最薄的边缘部分 3 毫米。而普通版 15 寸 MacBook Pro 的屏幕重量为 908 克。像素数多了 4 倍,重量却减少了很多,厚度没怎么变。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

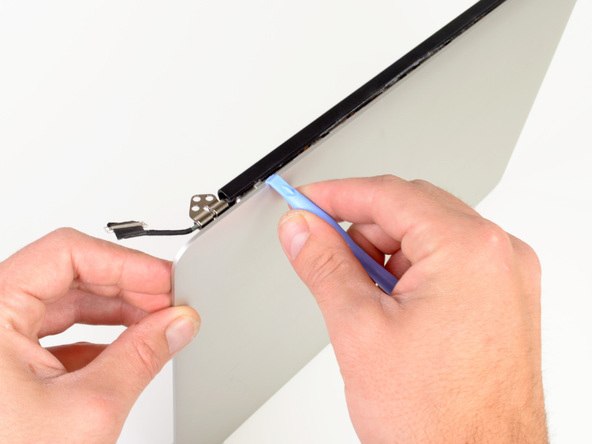

    没有螺丝,又要硬撬了。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

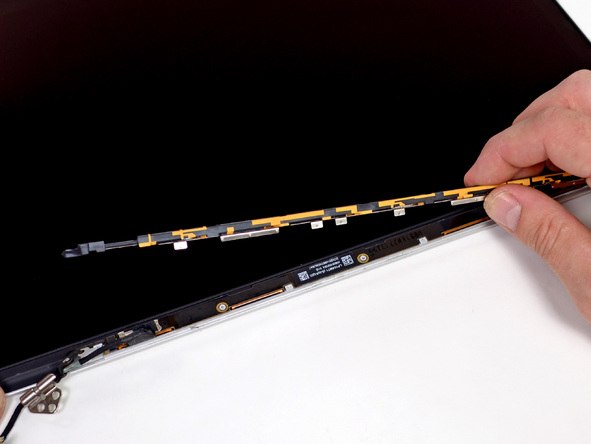

    转轴去掉后,上盖部分的 WiFi 天线等原件就露出来了。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

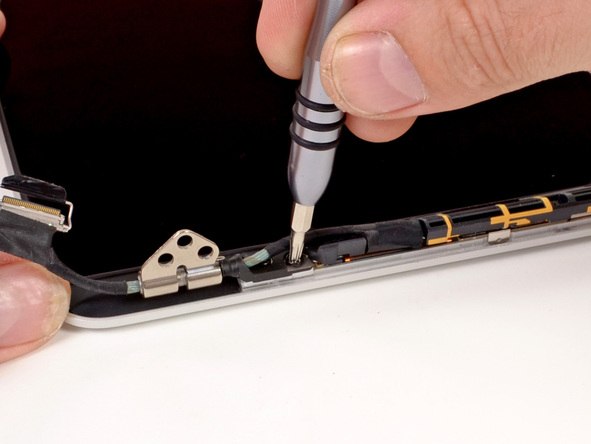

    拆下转轴左侧的铰链,这一步很容易操作。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

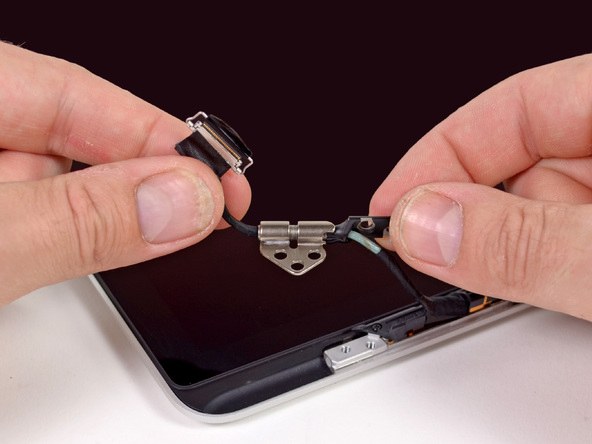

    苹果采用了数据线从铰链中轴穿过的设计,以节省空间和减轻重量。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

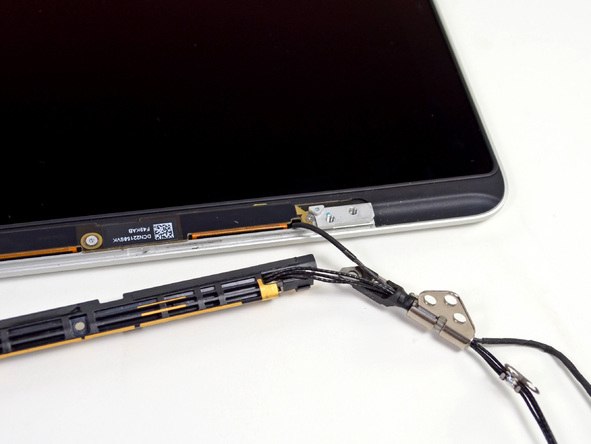

    转轴右侧的铰链里也有数据线穿过,WiFi 天线也在这边。

2012 款 Retina 屏苹果 MacBook Pro 笔记本电脑的屏幕拆机组图

    铰链取下后,露出了液晶面板的型号标签:LP154WT1,现在确定苹果的 Retina 笔记本电脑液晶面板是由 LG/飞利浦提供的。
