苹果 13 寸 Retina 屏 MacBook Pro 笔记本电脑拆机组图

分类：拆机与测试
2012-10-29 02:34

评论(0)
阅读(15577)

13 寸苹果 rMBP 笔记本电脑拆机组图

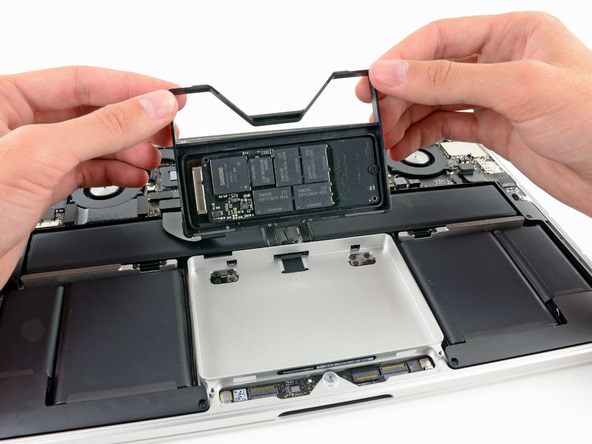

为了最大限度节省空间，苹果把 SSD 硬盘设置在了 13 寸 rMBP 的触控板底下，掀起触控板才能看到（给电池多腾点地儿容易么）。

13 寸苹果 rMBP 笔记本电脑拆机组图

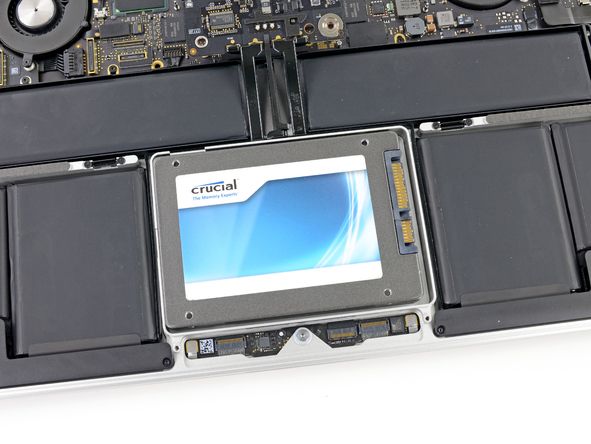

但是，触控板下面除了自带那块硬盘还有很大空间，拆机人员塞了块 9.5 毫米厚的镁光 2.5 寸 SSD 硬盘，又稍微高出了一些。

13 寸苹果 rMBP 笔记本电脑拆机组图

但这种长条形固态硬盘塞进触控板下面的空间没问题。

13 寸苹果 rMBP 笔记本电脑拆机组图

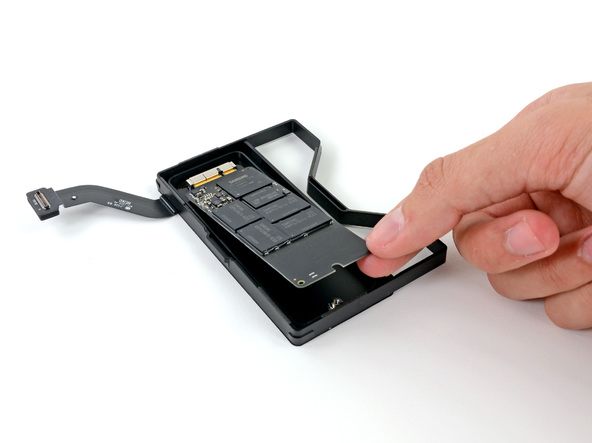

拆下 13 寸苹果 rMBP 自带的 SSD 硬盘。和 15 寸 rMBP、Air 的一样都是这种节省空间的条形固态硬盘。

13 寸苹果 rMBP 笔记本电脑的硬盘

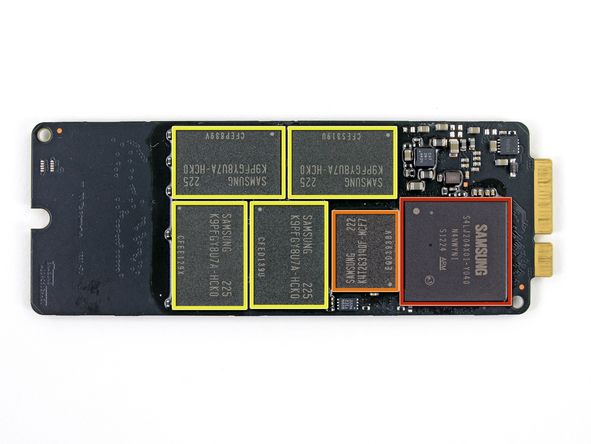

SSD 硬盘是三星的，黄框选中的是三星 K9FGY8UA7A-HCKO 32 GB NAND flash 颗粒 (8 x 32 GB = 256 GB)；红框那颗芯片上写着 Samsung S4LJ204X01-Y040；橙框那颗芯片上写着 Samsung K4T2G31QF-MCF7

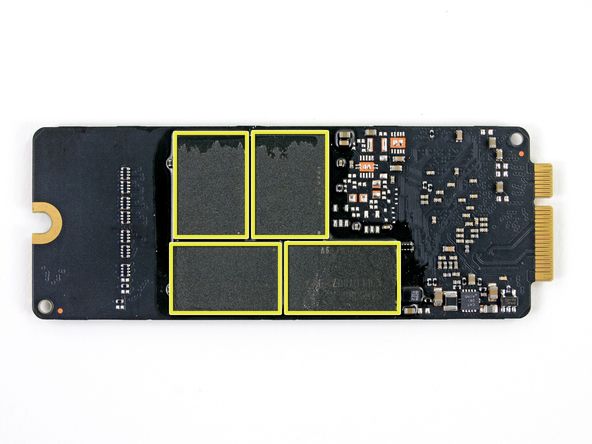

13 寸苹果 rMBP 笔记本电脑的硬盘

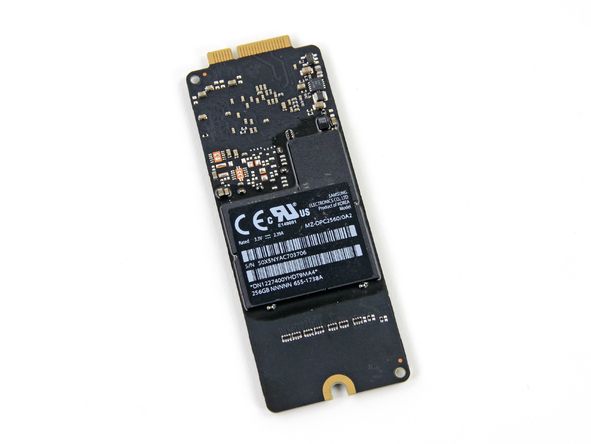

固态硬盘背面

13 寸苹果 rMBP 笔记本电脑的无线网卡

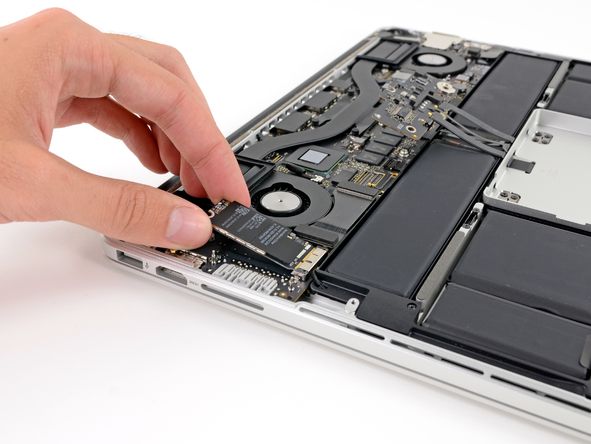

拔下位于右风扇旁边的 AirPort 无线网卡
