苹果 13 寸 Retina 屏 MacBook Pro 笔记本电脑拆机组图

分类:拆机与测试
2012-10-29 02:34

评论(0)
阅读(9822)

Tags:
继 15 寸版之后,上周的发布会上苹果又推出了 13 寸 Retina 屏的 MacBook Pro(以下简称 rMBP)。超高清屏幕 + 超薄机身(比普通版 13 寸 MBP 厚度降低 20%,重量减少 1 磅。) + 全新散热系统 …… 具体内部构造和零件,看译自 iFixit 的拆机组图吧。

13 寸苹果 rMBP 笔记本电脑拆机组图

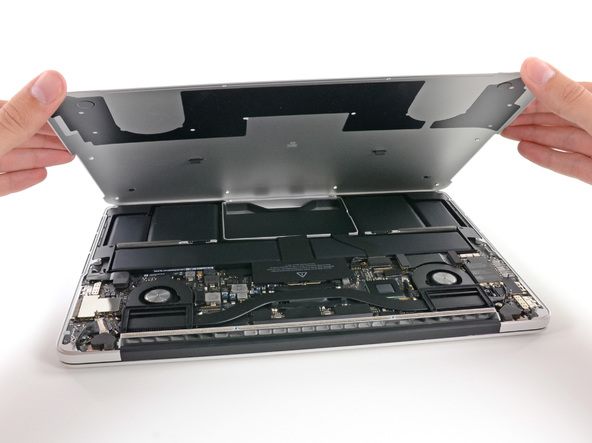

和以往拆苹果 MacBook Pro 一样,翻过来,把底壳一圈螺丝歇下来,从转轴处一抠,就掀开了。

13 寸苹果 rMBP 笔记本电脑内部结构

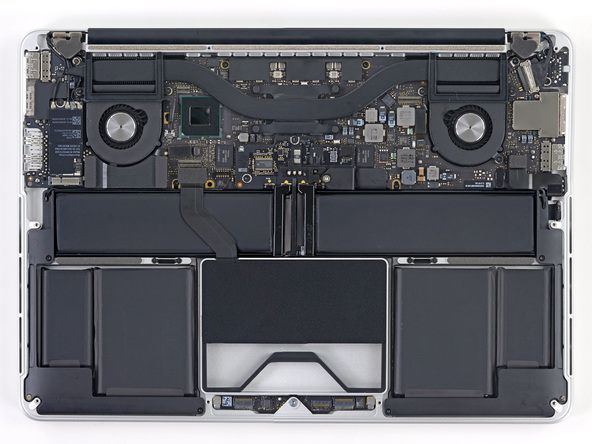

苹果 13 寸 rMBP 内部,电池布局明显被重新设计了,中间两条,触控板左右还各有两块。而且和普通版 13 寸 MacBook Pro 不同,rMBP 的风扇增加到了 2 个。

13 寸苹果 rMBP 笔记本电脑拆机组图

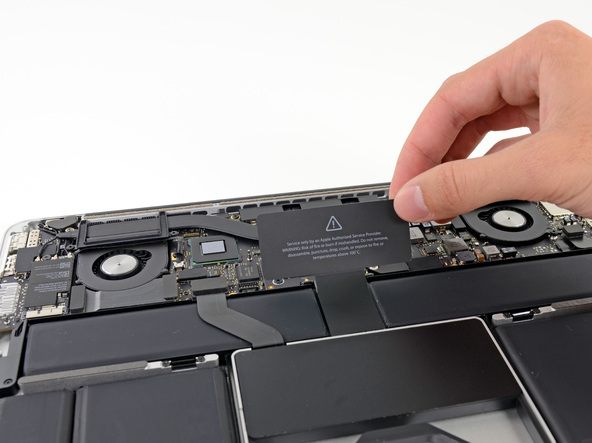

撕掉警告标签。

13 寸苹果 rMBP 笔记本电脑拆机组图

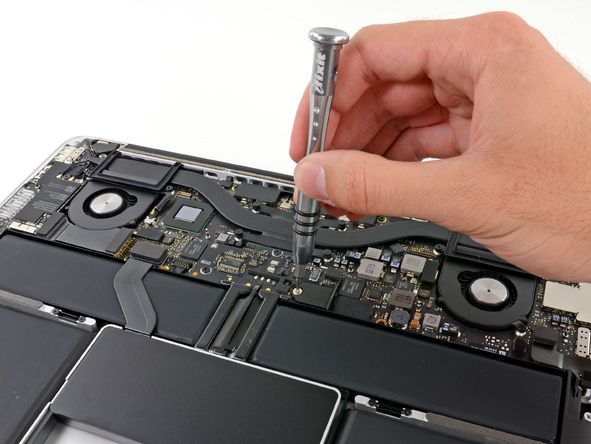

断开主板和电池的连线。

13 寸苹果 rMBP 笔记本电脑全新的电源线接头

苹果在 13 寸 rMBP 里使用了全新的电源线接头,就是镊子夹着那个方形的零件。

13 寸苹果 rMBP 笔记本电脑全新的电源线接头

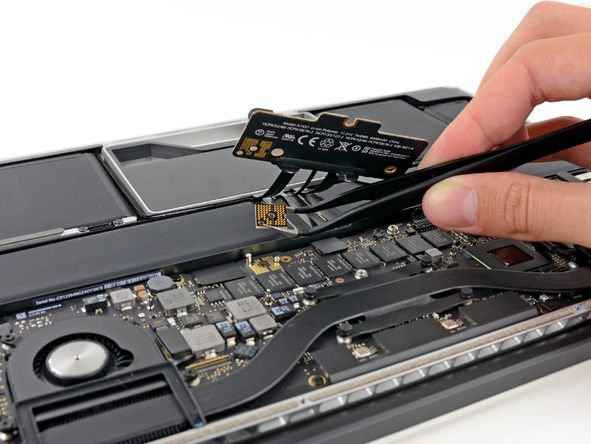

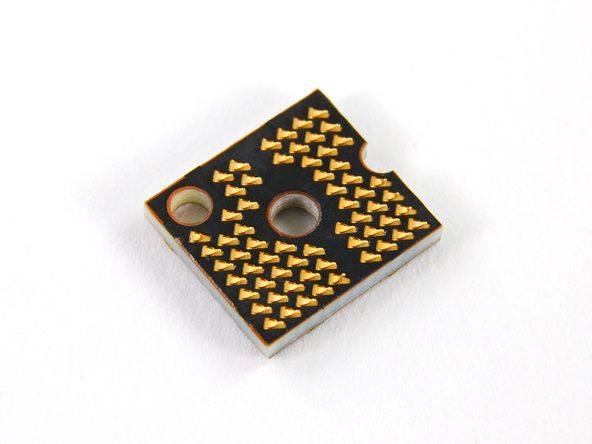

来张特写,电源控制器出来,通过这个布满铜触点的 PCB 板把电力传到电脑主板。

13 寸苹果 rMBP 笔记本电脑拆机组图

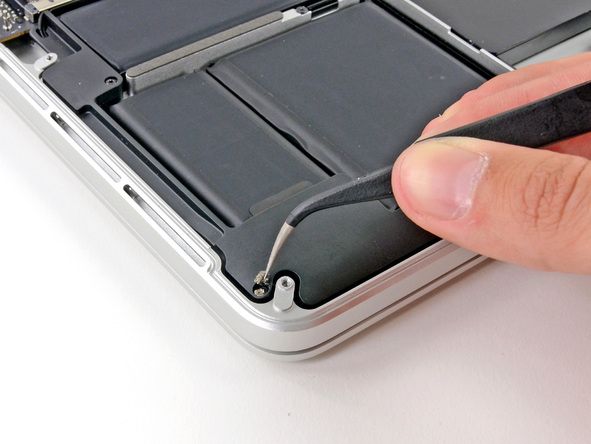

苹果在靠近喇叭的螺丝上粘了些类似羊毛的东西,应该是为了减震提高音质的。
