2011 年新款苹果 iMac 拆机组图

分类:拆机与测试
2011-7-8 00:06

评论(0)
阅读(21728)

Tags: ,
    5 月初写过一篇 硬件升级,2011 年新款苹果 iMac 介绍,今天从著名拆机网站 iFixit 扒下了 2011 年新款苹果 iMac 的电脑拆机组图,让我们看看它的内部构造和零件。图片很多,请耐心等待网页加载

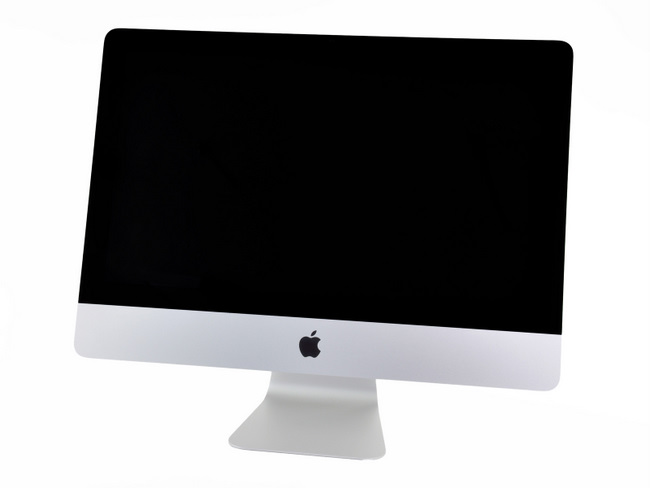

2011年新款苹果 iMac

    这次拆的是 21.5 寸低配 iMac,四核 2.5GHz i5 处理器,500GB 720rpm 硬盘,4GB 内存,Radeon HD 6750M 512MB GDDR5 显卡

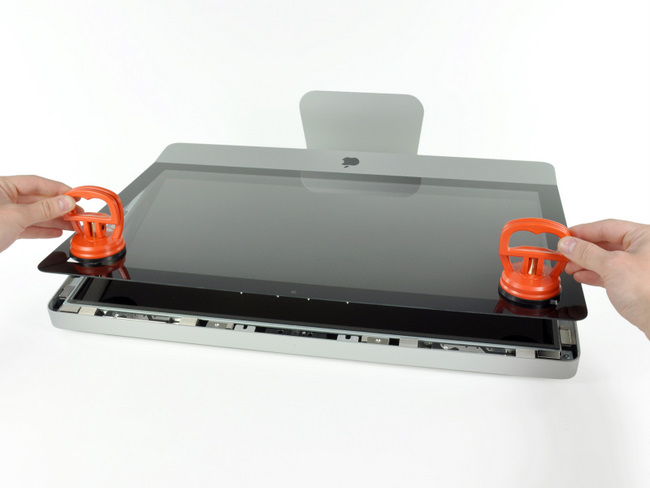

吸起 2011年新款苹果 iMac 屏幕玻璃
用吸盘吸起苹果 iMac 屏幕玻璃

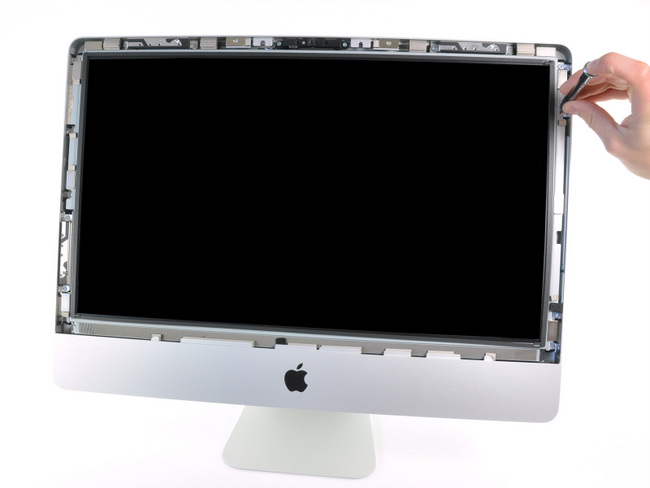

卸下 2011年新款苹果 iMac 屏幕边缘的螺丝
卸下 苹果 iMac 屏幕边缘的螺丝

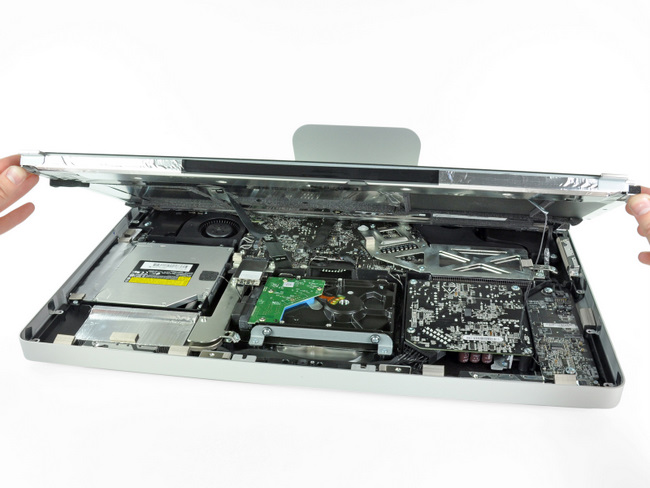

卸下 2011年新款苹果 iMac屏幕
卸下苹果 iMac 屏幕

2011年新款苹果 iMac 屏幕标示牌特写
和 2010 款一样,2011年新款苹果 iMac 屏幕是 LG 的 LM215WF3

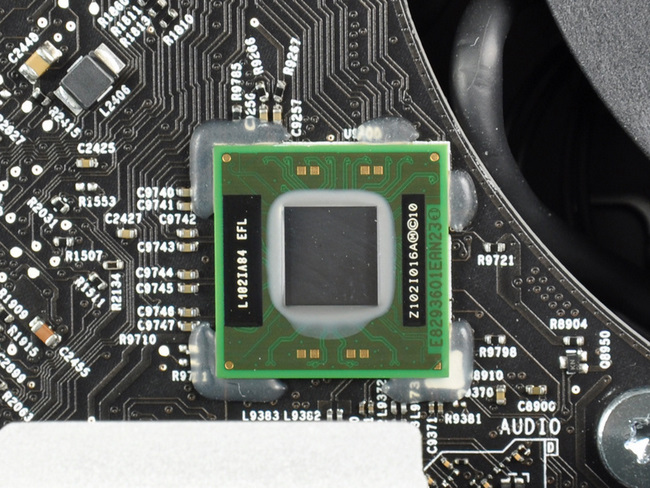

2011年新款苹果 iMac 主板上的 Intel L102IA84 EFL 芯片

    iMac 主板上负责 Thunderbolt 接口的 Intel L102IA84 EFL 芯片,和 MacBook Pro 上的一样。

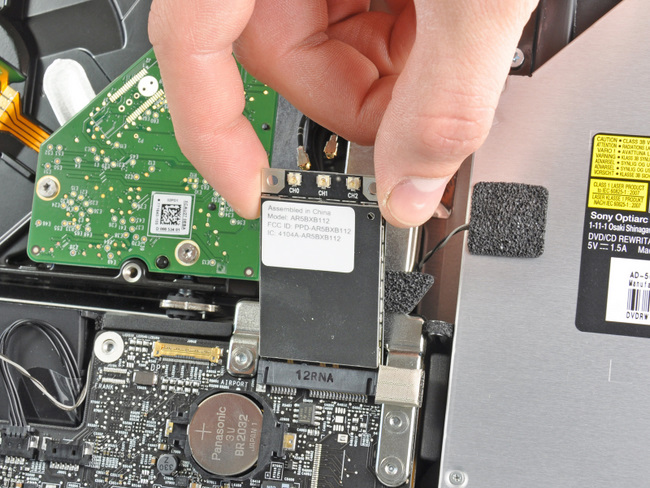

2011年新款苹果 iMac 的 AirPort 无线网卡
取出 iMac 的 AirPort 无线网卡

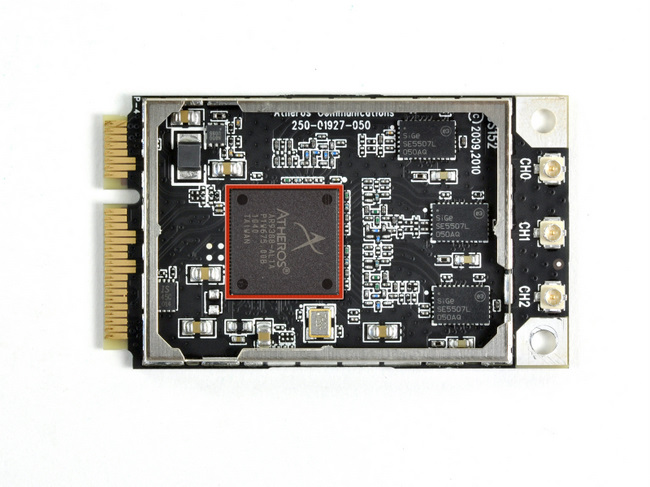

2011年新款苹果 iMac 的 AirPort 无线网卡

    iMac 的 AirPort 无线网卡特写,红色标出的是 Atheros AR9388-AL1A 802.11n WiFi 无线网络芯片

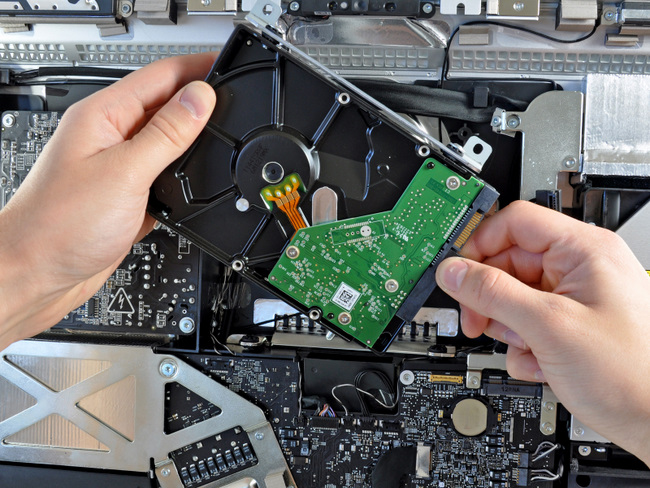

2011年新款苹果 iMac 的 AirPort 硬盘
取出 iMac 的硬盘,西部数据产

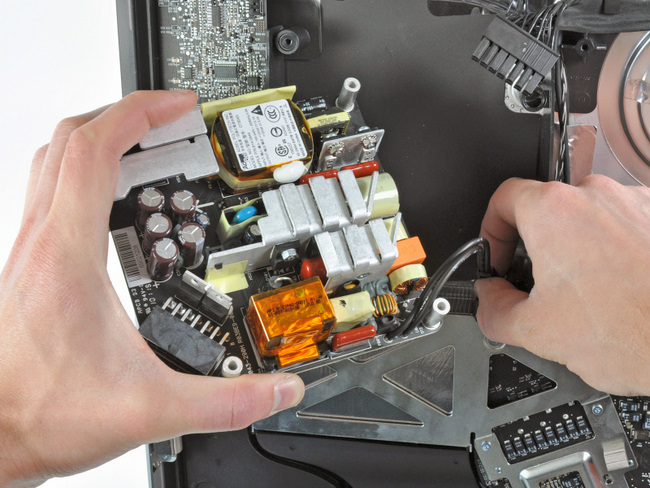

2011年新款苹果 iMac 的电源
取出 iMac 的电源模块

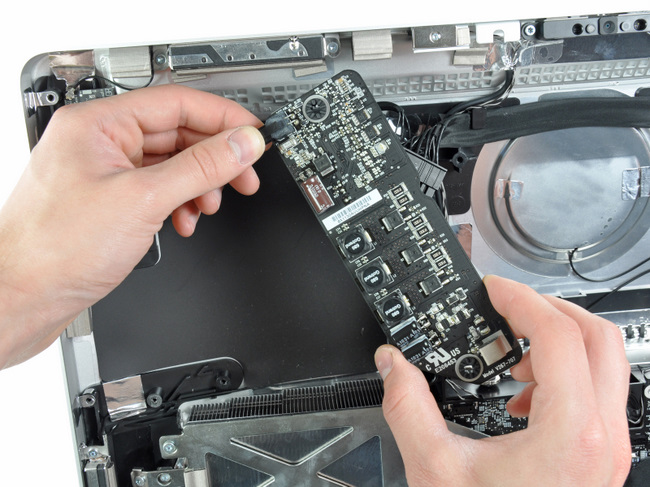

2011年新款苹果 iMac 的屏幕 LED 背光控制板
新款苹果 iMac 的屏幕 LED 背光控制板

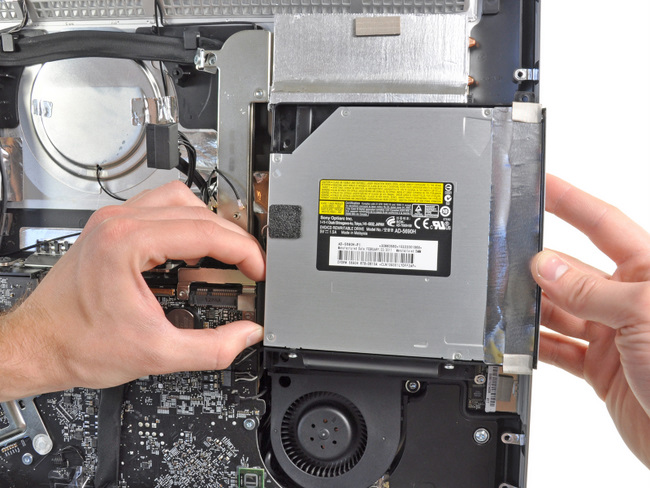

2011年新款苹果 iMac 的吸入式光驱
新款苹果 iMac 的吸入式光驱,索尼 AD-5690H

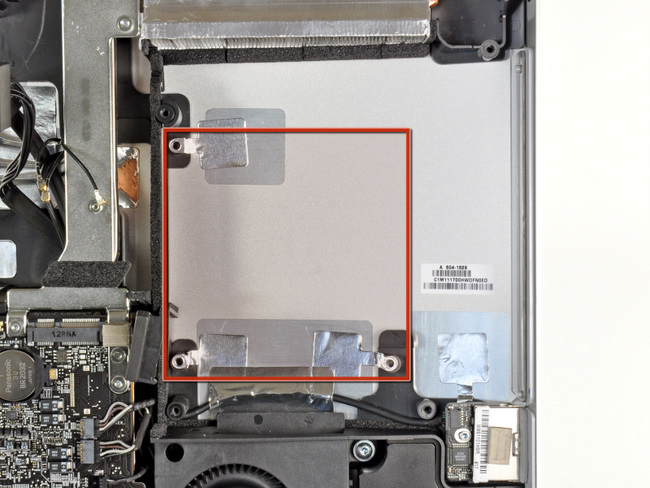

2011年新款苹果 iMac 的硬盘预留位

    苹果公司在新款 iMac 的光驱下方预留了第二硬盘的位置,可以放置一块 2.5 寸硬盘(主硬盘是 3.5 寸),实际上苹果官方就可以选配一块 256 GB 的 SSD 固态硬盘。而且苹果的技术可以把系统、软件等对硬盘读写速度要求高的文件放在 SSD 硬盘,把电影、照片等文件放在主机械硬盘。

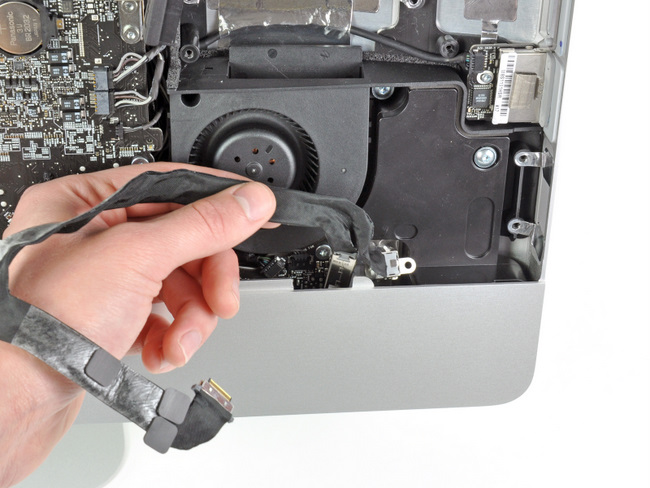

2011年新款苹果 iMac 的音频传输模块
新款苹果 iMac 的音频传输模块

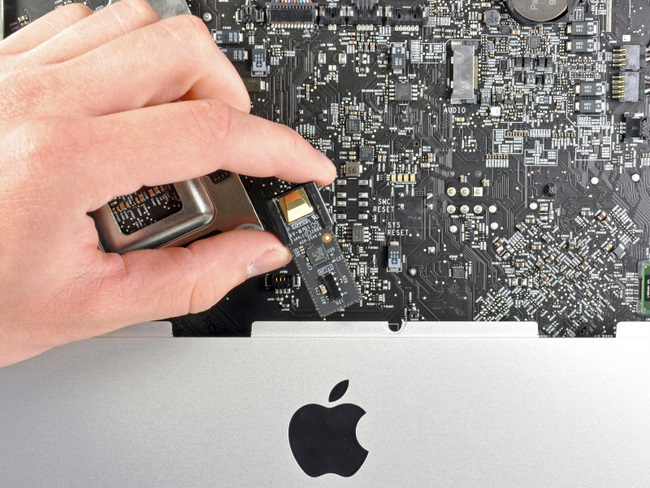

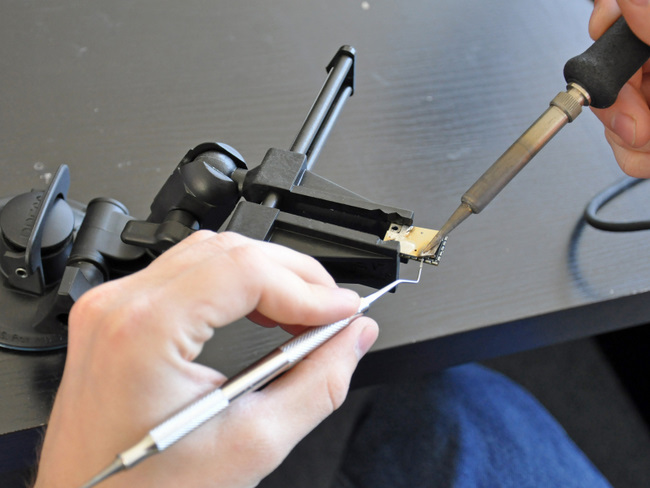

2011年新款苹果 iMac 的红外接收模块
新款苹果 iMac 的红外接收模块,就在苹果 Logo 后面

2011年新款苹果 iMac 的主板固定螺丝
新款苹果 iMac 的主板固定螺丝

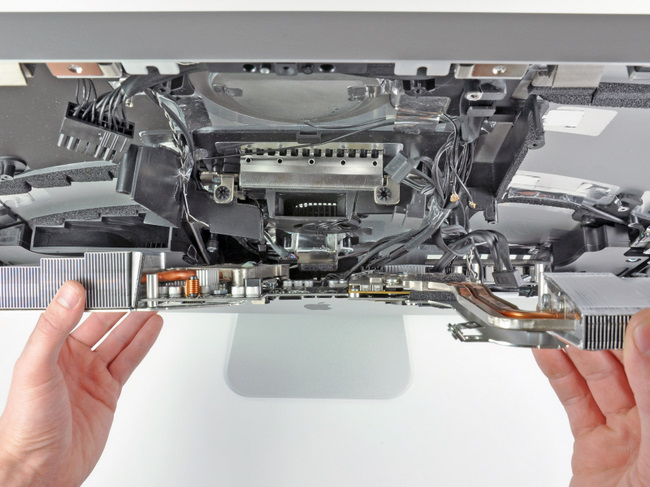

2011年新款苹果 iMac 的主板
向上提起,取出新款苹果 iMac 的电脑主板

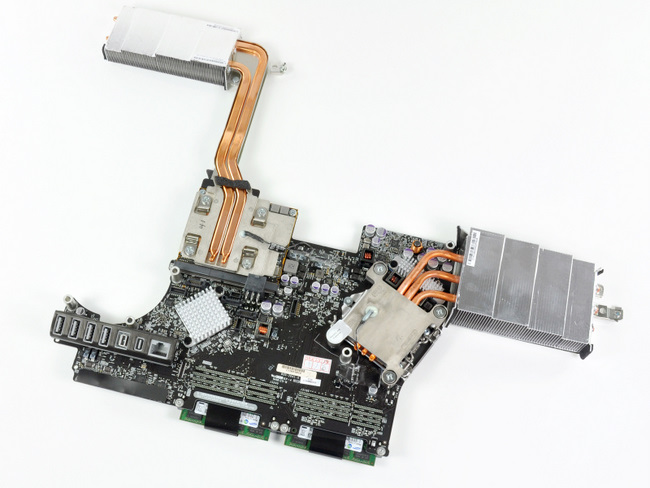

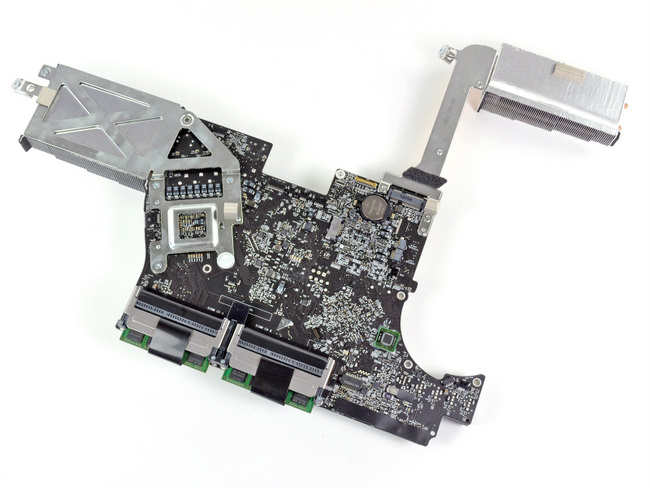

2011年新款苹果 iMac 的主板
2011年新款苹果 iMac 的电脑主板,两大块热管散热器分别对应 GPU(左)和 CPU(右)

2011年新款苹果 iMac 的主板背面

    2011年新款苹果 iMac 的电脑主板背面,你可以看到下方的四个 DDR3 内存插槽

2011年新款苹果 iMac 的 GPU 模块
拆下新款苹果 iMac 的 GPU 模块

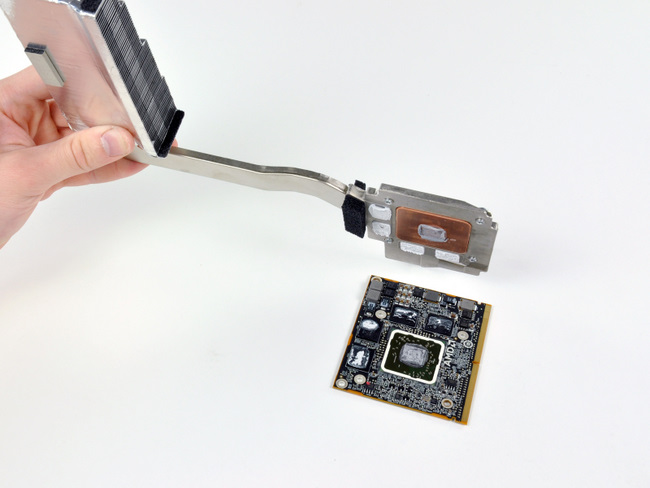

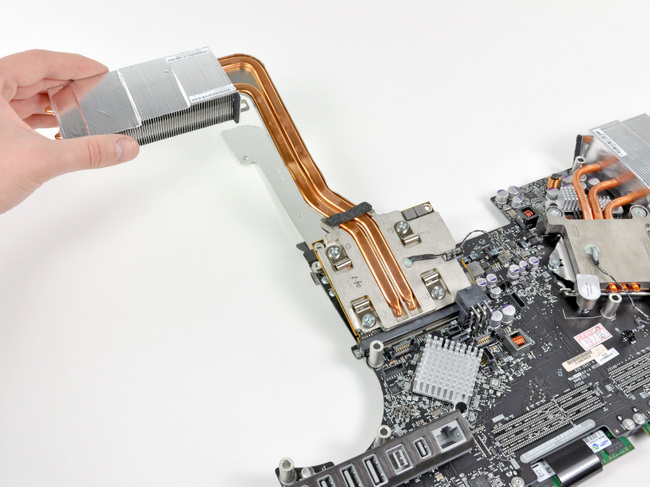

2011年新款苹果 iMac 的 GPU 热管散热器
拆下新款苹果 iMac 的 GPU 热管散热器

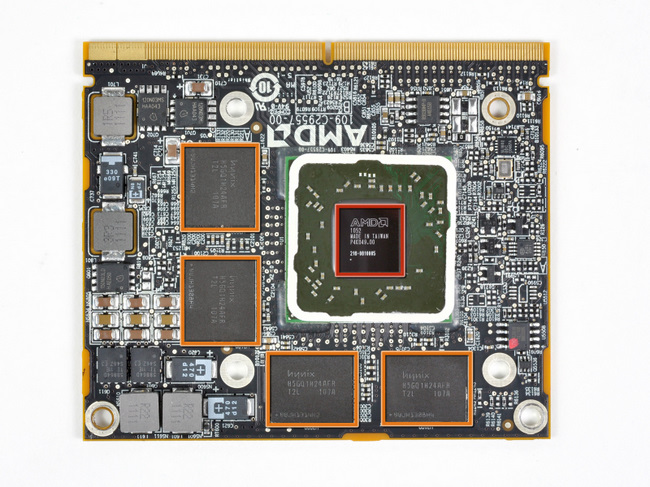

2011年新款苹果 iMac 的 GPU 芯片和显存颗粒
新款苹果 iMac 的 GPU 芯片和 DDR5 显存颗粒

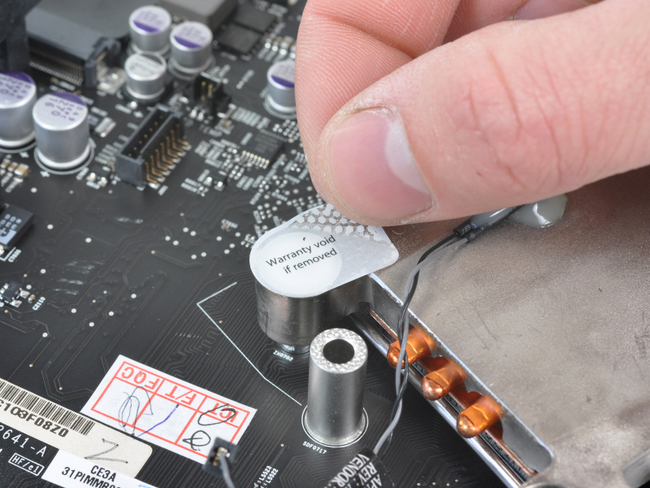

2011年新款苹果 iMac 的 CPU 散热器上的贴纸
新款苹果 iMac 的 CPU 散热器上有贴纸,撕掉就没保修了

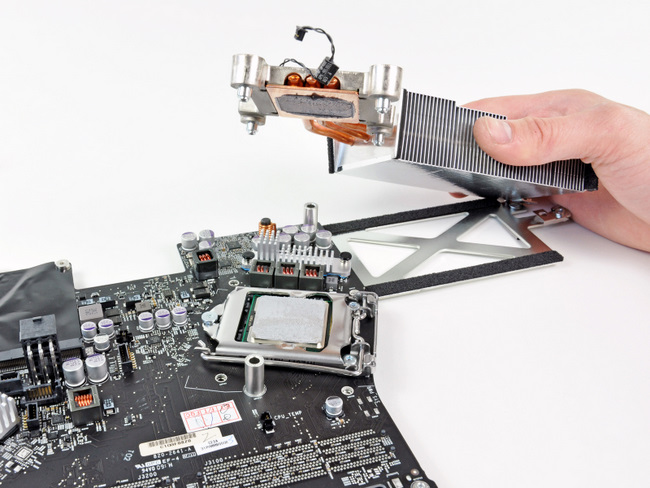

2011年新款苹果 iMac 的 CPU 热管散热器
拆下新款苹果 iMac 的 CPU 热管散热器

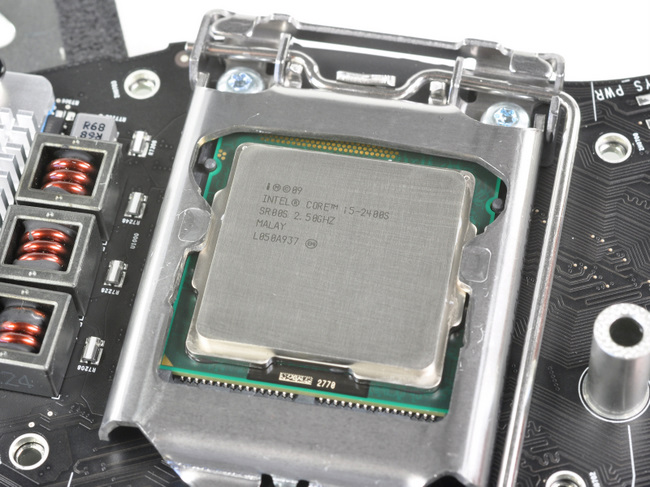

2011年新款苹果 iMac 的 CPU
新款苹果 iMac 的 CPU 插槽:标准 LGA 1155,低配四核 i5 高配四核 i7

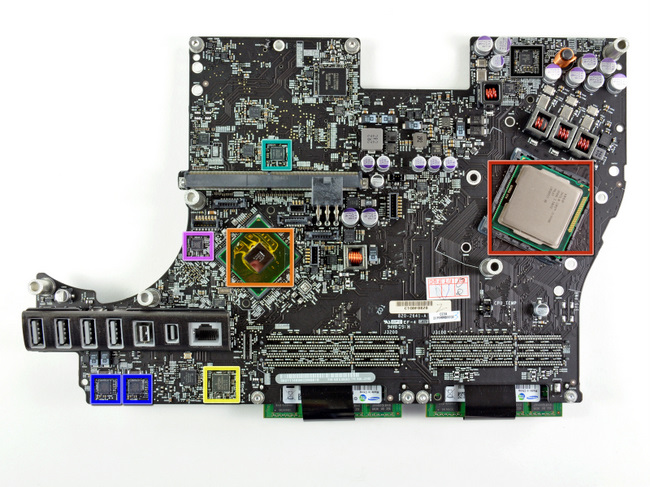

2011年新款苹果 iMac 的主板
去掉散热器以后再看新款苹果 iMac 的主板

    照片上的几个彩色方框是后期添加的,框选的芯片分别是:
红框:CPU
橙框:Intel BD82Z68 主板芯片(此前 Z68 芯片组还从未发布)
黄框:集成了千兆以太网控制器和读卡器控制器的 Broadcom BCM57765B0KMLG 芯片
绿框:Cirrus 4206BCNZ 音频控制器
蓝框:SMSC USX2061 USB 2.0 控制器
紫框:保障 GPU 供电的 Intersil ISL6364 CRZ 单相 PWM

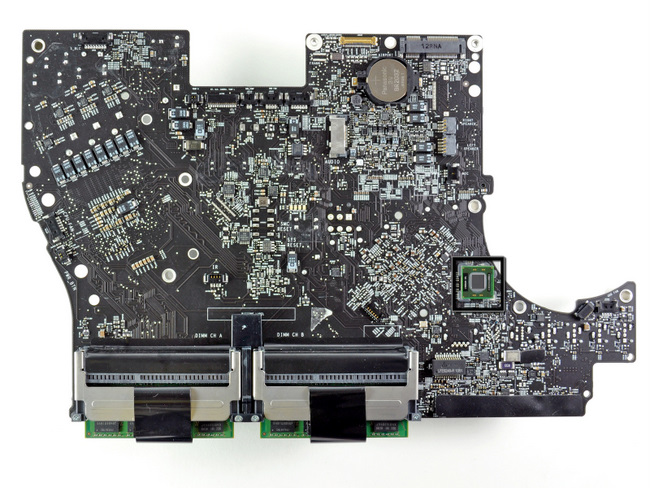

2011年新款苹果 iMac 的主板背面

    去掉散热器以后再看新款苹果 iMac 的主板背面,黑框标记的是 Intel L102IA84 EFL Thunderbolt 接口控制器

2011年新款苹果 iMac 的蓝牙模块

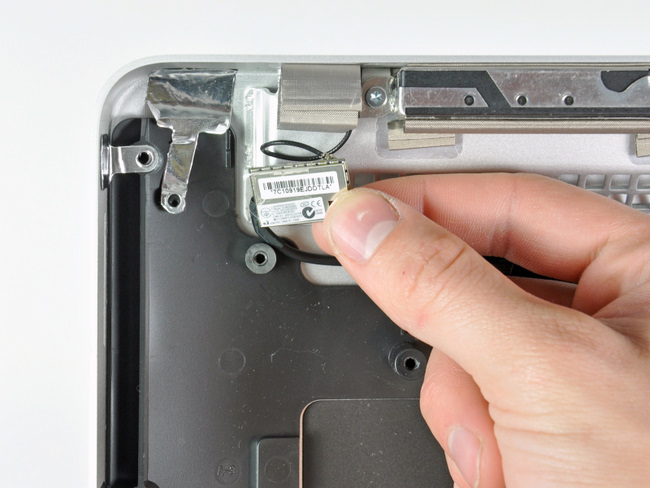

新款苹果 iMac 机身边框上的蓝牙模块

2011年新款苹果 iMac 的蓝牙模块屏蔽罩
拆下新款苹果 iMac 蓝牙模块的屏蔽罩

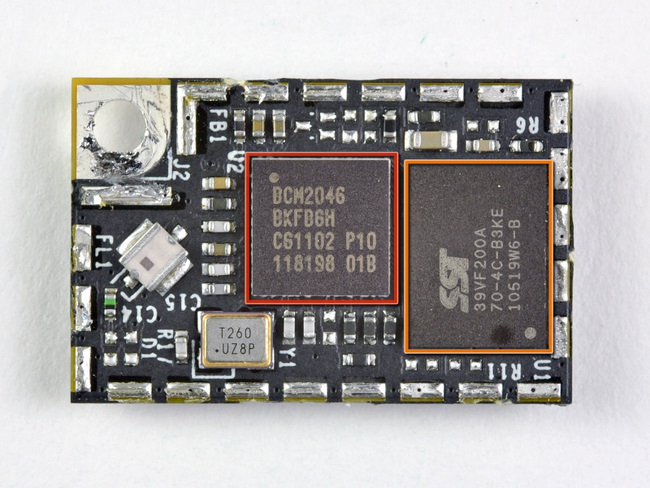

2011年新款苹果 iMac 的蓝牙模块内部芯片

    新款苹果 iMac 蓝牙模块内部芯片:Broadcom BCM2046 蓝牙芯片和 SST 39VF200A CMOS MPF 256KB 闪存

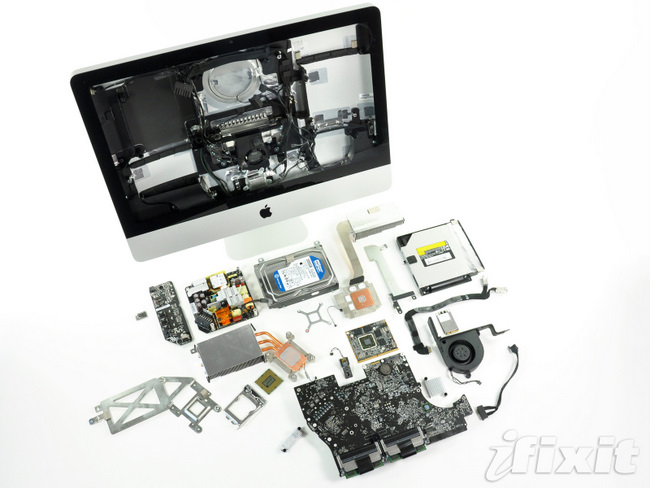

2011年新款苹果 iMac 的所有零件
2011年新款苹果 iMac 的所有零件
