十天前写了2010款新一代苹果Mac Mini介绍与分析,新款的Mac Mini不仅对显卡等硬件以及HDMI等接口进行了升级,更改变了延续5年多的白色“饭盒”外形。著名的苹果拆机网站ifixit照例拆解了2010款苹果Mac Mini(英语原文),下面通过拆机组图我们看看新一代苹果Mac Mini的内部构造和零件。
图片很多,请耐心等待加载

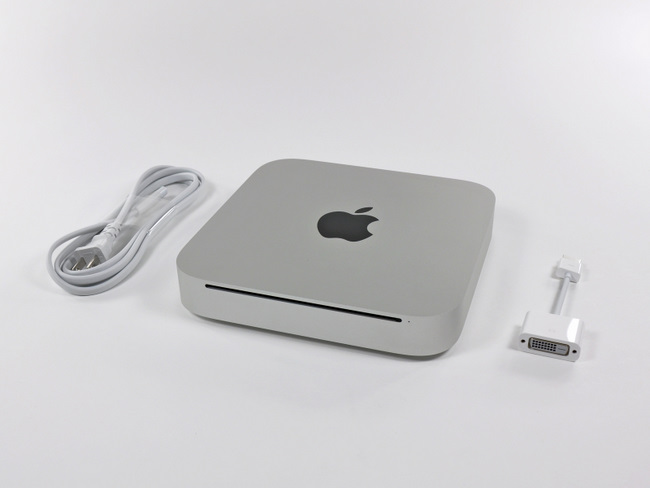

![新一代苹果Mac Mini主机、电源线以及HDMI-DVI转接线 新一代苹果Mac Mini主机、电源线以及HDMI-DVI转接线](attachment.php?fid=1869)
新一代苹果Mac Mini包装箱里的东西:主机、电源线以及HDMI-DVI转接线,当然说明书什么的没放上来。注意新的Mac Mini电源内置了,所以只有电源线即可,不用像以前几代插变压器

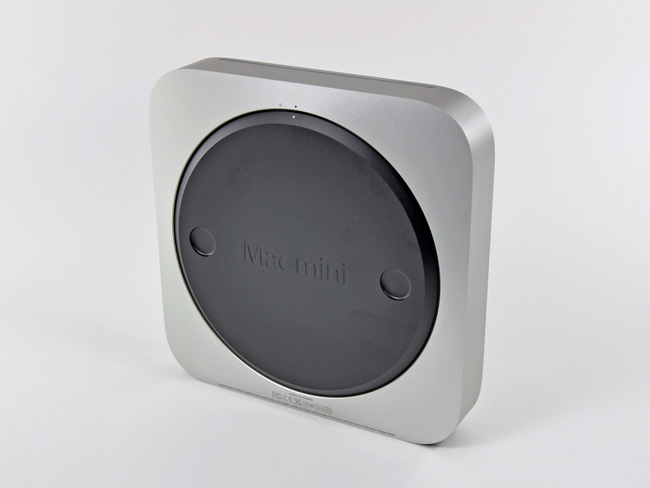

![新一代苹果Mac Mini底部 新一代苹果Mac Mini底部](attachment.php?fid=1870)
新一代苹果Mac Mini底部,不需任何工具,双手旋转就能打开(比上一代Mac Mini打开外壳简单太多了)

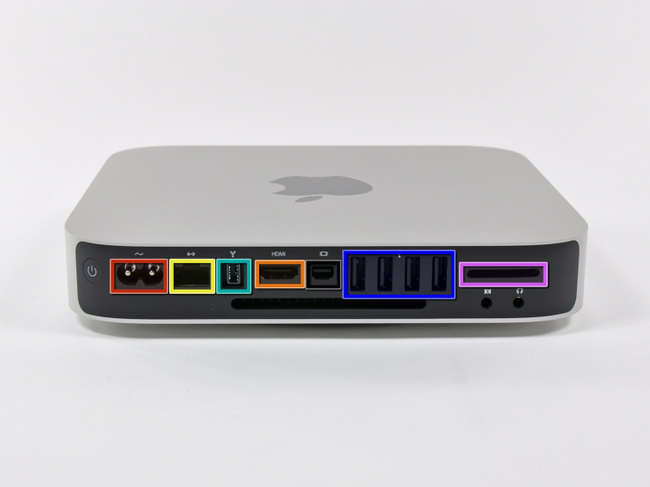

![新一代苹果Mac Mini机身后部接口 新一代苹果Mac Mini机身后部接口](attachment.php?fid=1871)
新一代苹果Mac Mini机身后部接口(彩色方框为图片后期处理手动添加),从左至右分别是:电源输入、千兆以太网、火线 800、HDMI、Mini DisplayPort、四个USB 2.0、SD卡读卡器。读卡器下方还有音频输出输出接口(兼容数字/模拟)。中间的一个长条开口是散热出风口

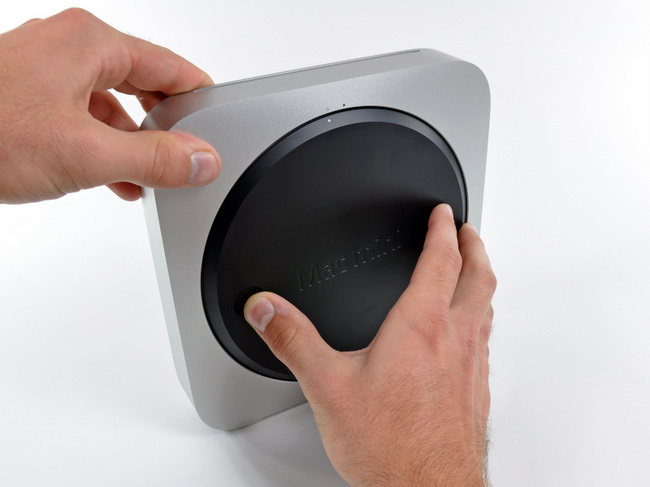

![新一代苹果Mac Mini拆机 新一代苹果Mac Mini拆机](attachment.php?fid=1872)
开始拆解,只要用手指按住底盘上的两个圆形凹槽,逆时针转动,即可打开新款苹果Mac Mini(什么叫人性化)。

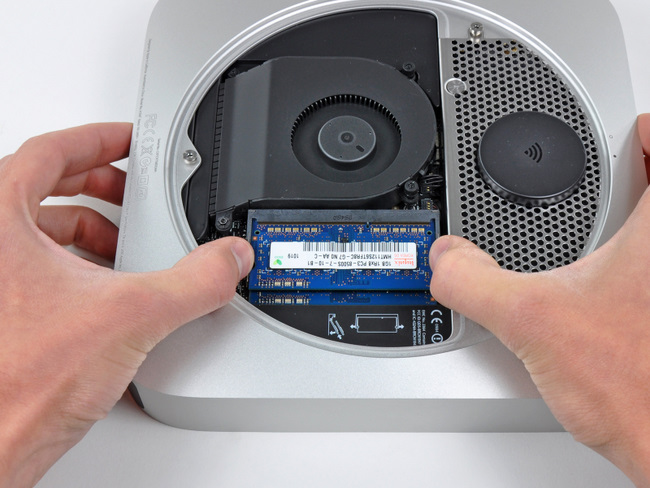

![新一代苹果Mac Mini拆机 新一代苹果Mac Mini拆机](attachment.php?fid=1873)
打开底盖后即可看到苹果Mac Mini的2个DDR 3内存插槽(最高支持8GB内存)以及散热风扇。不论是升级内存还是为风扇除尘改善散热都很方便。
![新一代苹果Mac Mini散热风扇的固定螺丝 新一代苹果Mac Mini散热风扇的固定螺丝](attachment.php?fid=1874)
卸下散热风扇上的3颗螺丝,注意苹果Mac Mini电脑散热风扇的螺丝上是有减震胶垫的,各种减震降噪设计的结果是新一代Mac Mini的闲置状态噪音为14分贝(噪音划分的话:10~30分贝称为“寂静”)

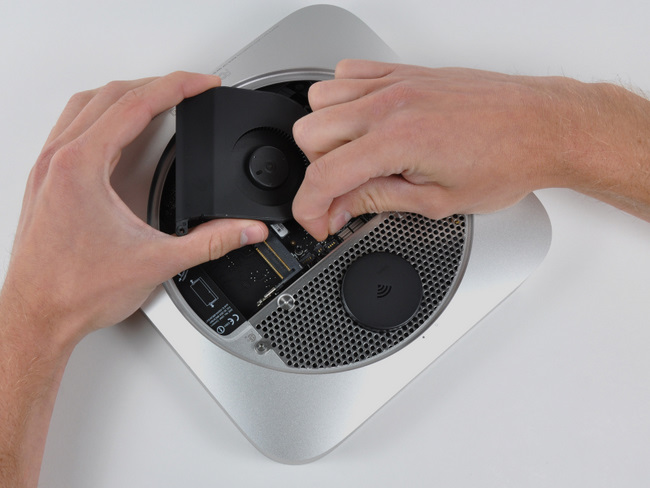

![断开电源线取下Mac Mini散热风扇 断开电源线取下Mac Mini散热风扇](attachment.php?fid=1875)
断开电源线取下Mac Mini散热风扇。

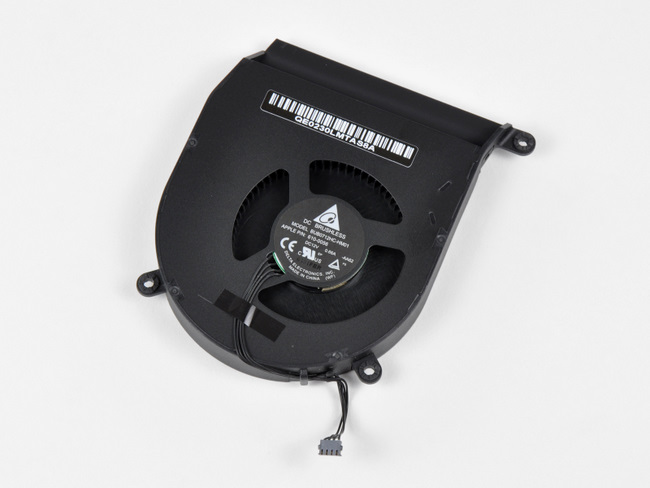

![新一代苹果Mac Mini散热风扇特写 新一代苹果Mac Mini散热风扇特写](attachment.php?fid=1876)
新一代苹果Mac Mini散热风扇特写

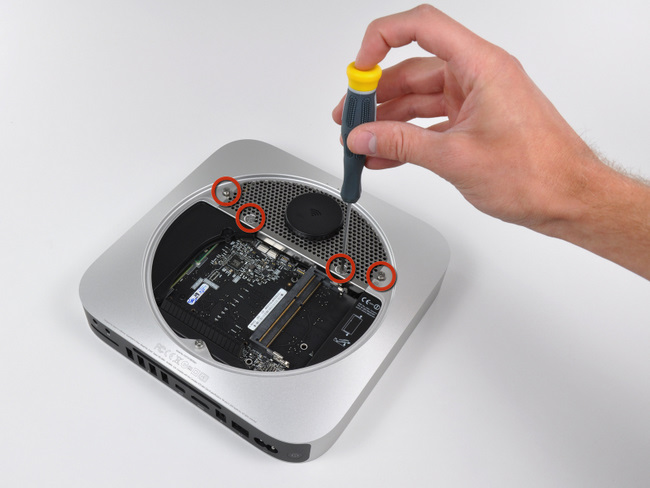

![卸下固定WiFi天线的4颗螺丝 卸下固定Mac Mini电脑WiFi天线的4颗螺丝](attachment.php?fid=1877)
卸下固定Mac Mini电脑WiFi天线的4颗螺丝(彩色圆圈为照片后期添加)
![Mac Mini电脑WiFi天线的接头 Mac Mini电脑WiFi天线的接头](attachment.php?fid=1878 border=)

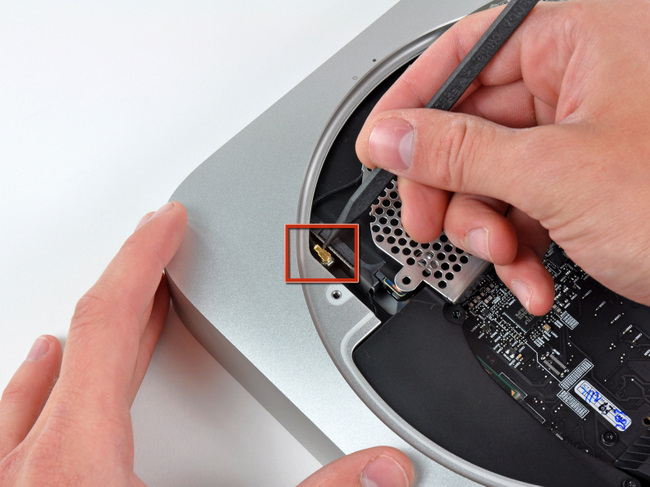

Mac Mini电脑WiFi天线的接头藏在这里
![苹果Mac Mini电脑主板外的护板 苹果Mac Mini电脑主板外的护板](attachment.php?fid=1879 border=)
苹果Mac Mini电脑主板外的护板
![苹果Mac Mini电脑主板上的接口 苹果Mac Mini电脑主板上的接口](attachment.php?fid=1880 border=)

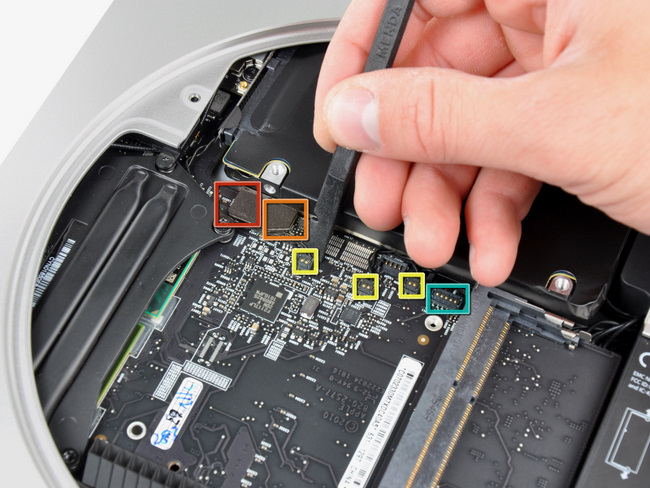

苹果Mac Mini电脑主板上的接口,从左至右:硬盘连线、光驱连线(无光驱的服务器版机型中这里连接第二块硬盘),三处温度传感器连线以及红外线接收器连线

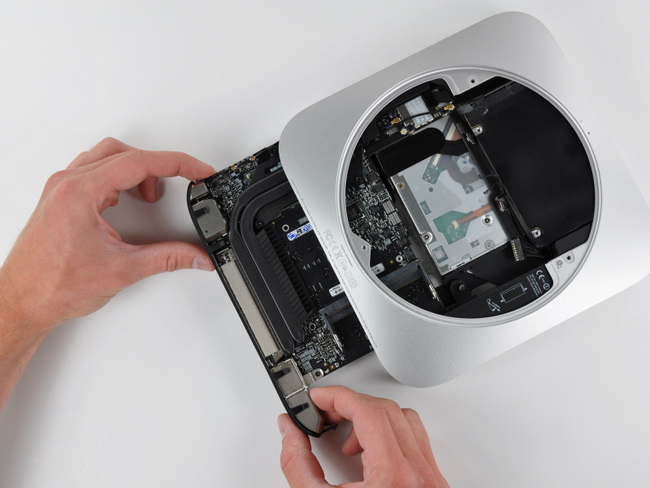

![取出苹果Mac Mini电脑主板 取出苹果Mac Mini电脑主板](attachment.php?fid=1881 border=)
用两把螺丝刀插入主板上的“盲孔”,向外推即可取出苹果Mac Mini电脑主板
![断开苹果Mac Mini电源线 断开苹果Mac Mini电源线](attachment.php?fid=1883 border=)
断开苹果Mac Mini电源线
![取出苹果Mac Mini电脑主板 取出苹果Mac Mini电脑主板](attachment.php?fid=1884 border=)
取出苹果Mac Mini电脑主板

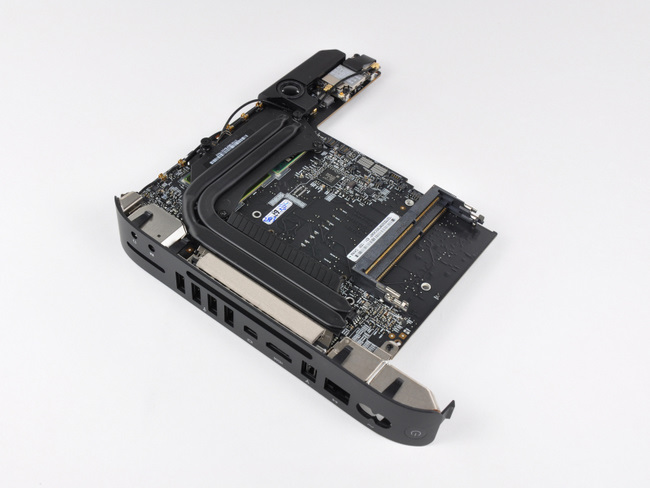

![苹果Mac Mini电脑主板正面特写 苹果Mac Mini电脑主板正面特写](attachment.php?fid=1885 border=)
苹果Mac Mini电脑主板正面特写
![苹果Mac Mini电脑主板背面特写 苹果Mac Mini电脑主板背面特写](attachment.php?fid=1886 border=)
苹果Mac Mini电脑主板背面特写

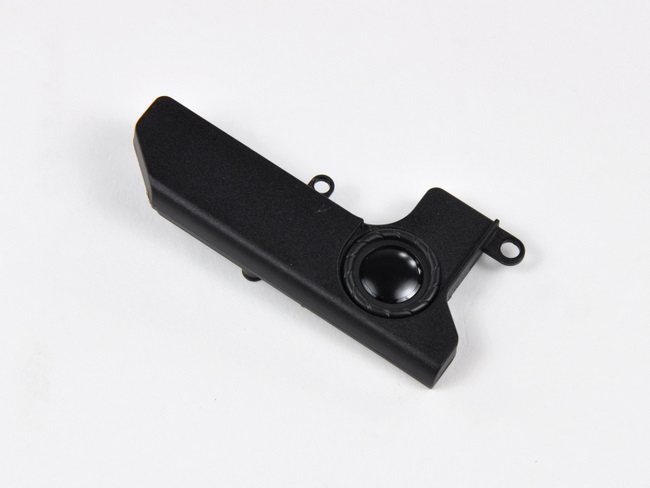

![苹果Mac Mini电脑音箱特写 苹果Mac Mini电脑音箱特写](attachment.php?fid=1887 border=)
苹果Mac Mini电脑内置音箱特写
![取下苹果Mac Mini的无线网卡,要断开三条天线 取下苹果Mac Mini的无线网卡,要断开三条天线](attachment.php?fid=1888 border=)
取下苹果Mac Mini的无线网卡,要断开三条天线
![苹果Mac Mini的无线网卡 苹果Mac Mini的无线网卡](attachment.php?fid=1889 border=)

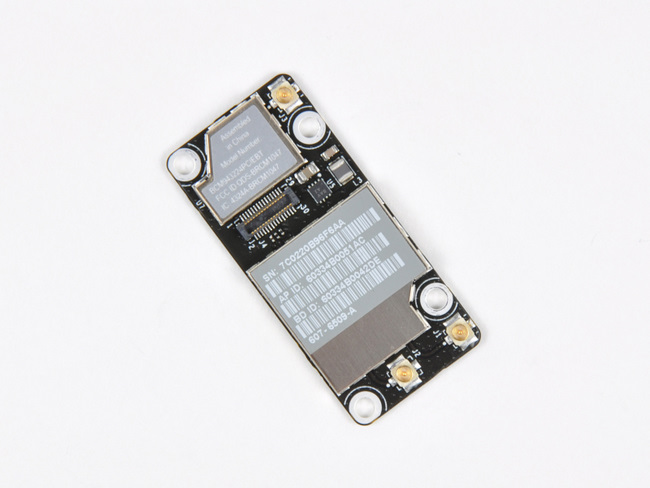

苹果Mac Mini的无线网卡特写,和Macbook笔记本里的AirPort Extreme无线网卡一样。支持802.11 a/b/g/n WiFi和蓝牙2.1+EDR。
![拆解苹果Mac Mini的热管散热器 拆解苹果Mac Mini的热管散热器](attachment.php?fid=1890 border=)
拆解苹果Mac Mini的热管散热器
![苹果Mac Mini的热管散热器 苹果Mac Mini的热管散热器](attachment.php?fid=1891 border=)
苹果Mac Mini的热管散热器,注意那一排导风管,能引导风扇的气流吹过整个热管散热器

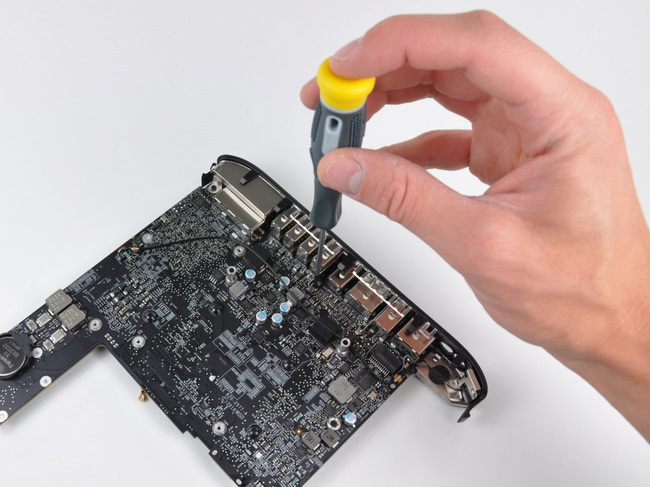

![拆卸苹果Mac Mini主板上的接口框架 拆卸苹果Mac Mini主板上的接口框架](attachment.php?fid=1892 border=)

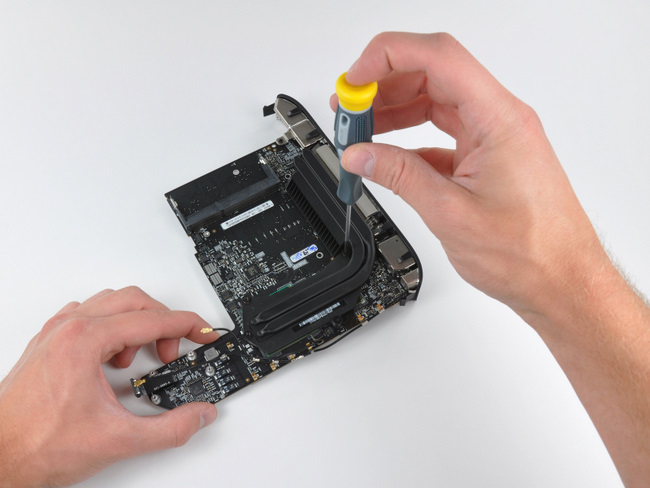

拆卸苹果Mac Mini主板上的接口框架
![拆卸苹果Mac Mini主板上的接口框架 拆卸苹果Mac Mini主板上的接口框架](attachment.php?fid=1893 border=)
拆卸苹果Mac Mini主板上的接口框架
![苹果Mac Mini电脑主板正面特写 苹果Mac Mini电脑主板正面特写](attachment.php?fid=1894 border=)

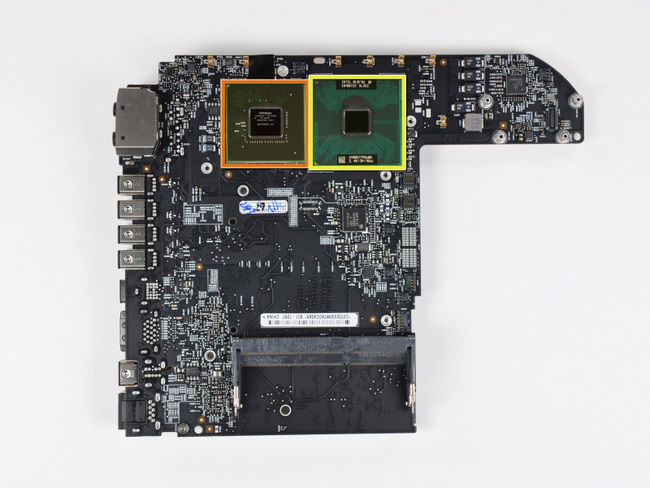

苹果Mac Mini电脑主板正面特写,左侧是Nvidia的GeForce 320M(MCP89)集成显卡芯片组,提供48个流处理器单元,共享256MB显存。右侧Intel Core 2 Duo P8600 处理器,主频2.4GHz,二级缓存 3MB。

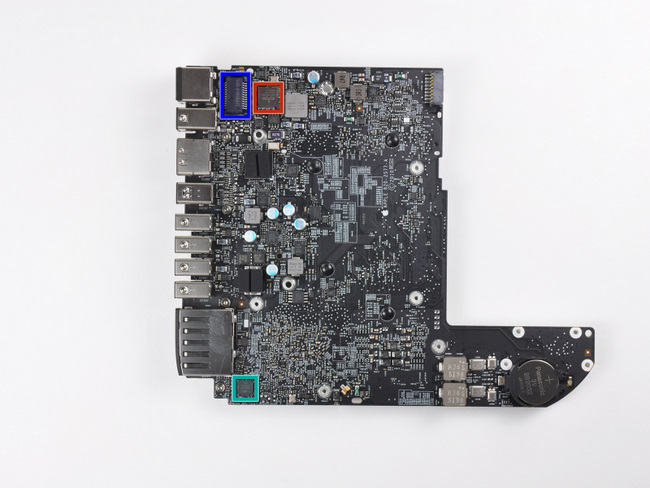

![苹果Mac Mini电脑主板背面特写 苹果Mac Mini电脑主板背面特写](attachment.php?fid=1895 border=)
苹果Mac Mini电脑主板背面特写,可以看到台达LFE9249-R以太网变压器(蓝色),Broadcom BCM57765千兆以太网/读卡器控制器(红色),Cirrus 4206ACNZ音频控制器(青色)等芯片
![苹果Mac Mini电脑硬盘特写 苹果Mac Mini电脑硬盘特写](attachment.php?fid=1896 border=)
苹果Mac Mini电脑硬盘特写,日立5K500系列320GB 5400rpm 2.5寸SATA硬盘。

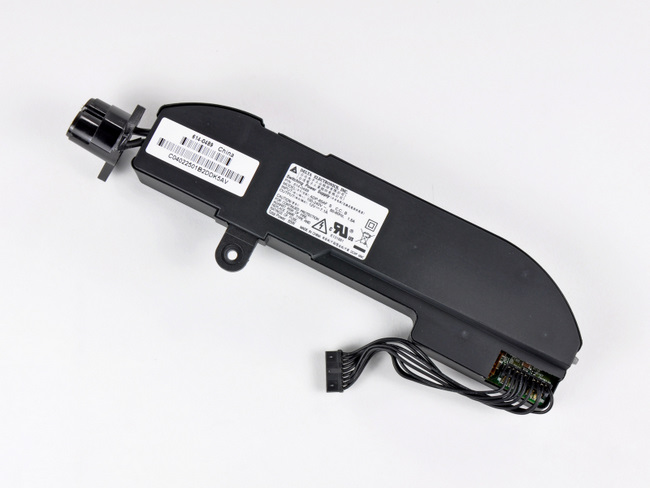

![苹果Mac Mini的内置电源 苹果Mac Mini的内置电源](attachment.php?fid=1897 border=)
苹果Mac Mini的内置电源
![苹果Mac Mini的内置电源特写 苹果Mac Mini的内置电源特写](attachment.php?fid=1899 border=)
苹果Mac Mini的内置电源特写,12V 7A,功率85瓦
![苹果Mac Mini的内置电源内部 苹果Mac Mini的内置电源内部](attachment.php?fid=1900 border=)
苹果Mac Mini的内置电源内部

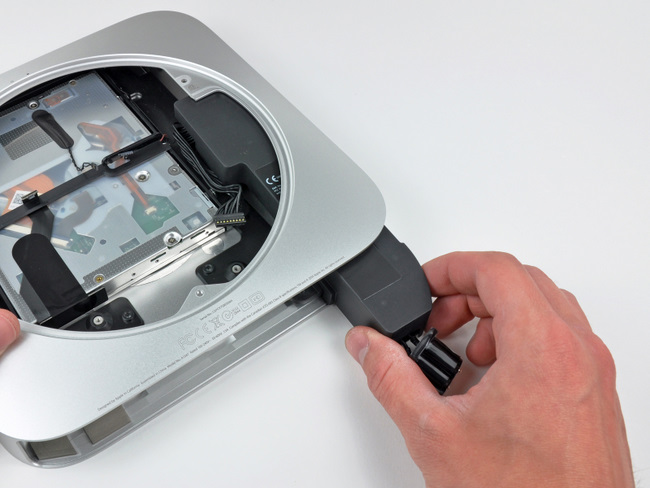

![苹果Mac Mini的光驱 苹果Mac Mini的光驱](attachment.php?fid=1901 border=)
取出苹果Mac Mini的光驱

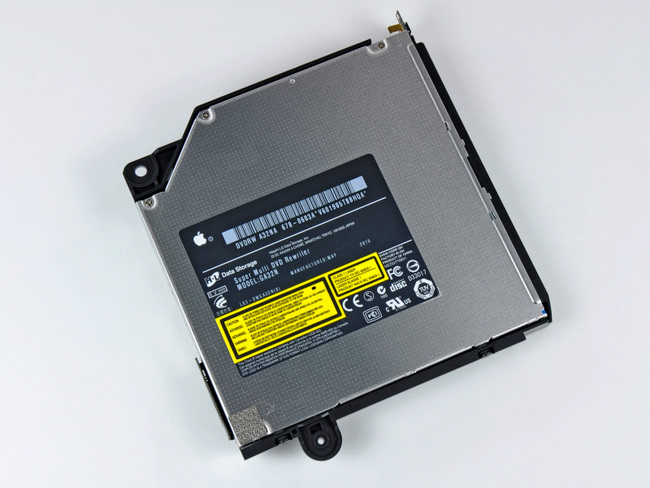

![苹果Mac Mini的光驱 苹果Mac Mini的光驱](attachment.php?fid=1902 border=)
苹果Mac Mini的吸入式光驱,支持DVD刻录,型号GA32N。
![苹果Mac Mini的所有零件 苹果Mac Mini的所有零件](attachment.php?fid=1903 border=)

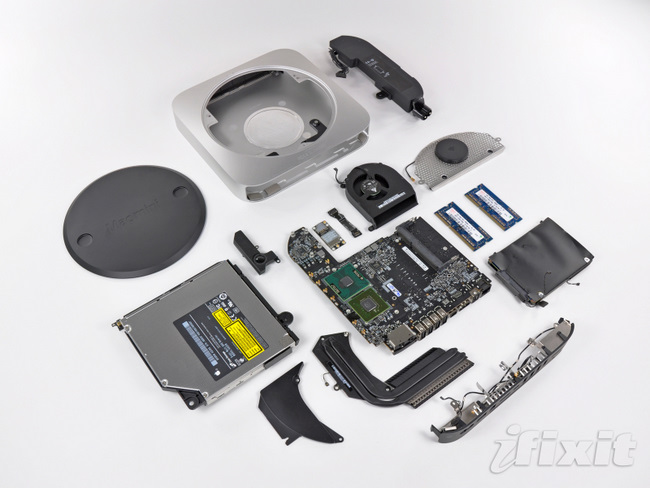

苹果Mac Mini的所有零件
图片很多,请耐心等待加载
新一代苹果Mac Mini包装箱里的东西:主机、电源线以及HDMI-DVI转接线,当然说明书什么的没放上来。注意新的Mac Mini电源内置了,所以只有电源线即可,不用像以前几代插变压器
新一代苹果Mac Mini底部,不需任何工具,双手旋转就能打开(比上一代Mac Mini打开外壳简单太多了)
新一代苹果Mac Mini机身后部接口(彩色方框为图片后期处理手动添加),从左至右分别是:电源输入、千兆以太网、火线 800、HDMI、Mini DisplayPort、四个USB 2.0、SD卡读卡器。读卡器下方还有音频输出输出接口(兼容数字/模拟)。中间的一个长条开口是散热出风口
开始拆解,只要用手指按住底盘上的两个圆形凹槽,逆时针转动,即可打开新款苹果Mac Mini(什么叫人性化)。

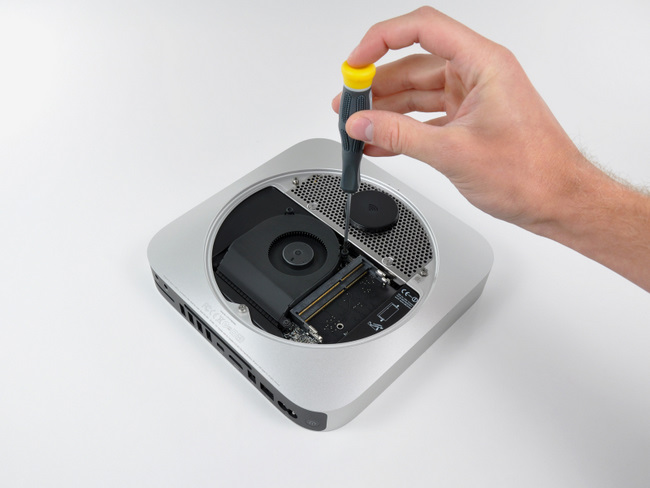

打开底盖后即可看到苹果Mac Mini的2个DDR 3内存插槽(最高支持8GB内存)以及散热风扇。不论是升级内存还是为风扇除尘改善散热都很方便。
卸下散热风扇上的3颗螺丝,注意苹果Mac Mini电脑散热风扇的螺丝上是有减震胶垫的,各种减震降噪设计的结果是新一代Mac Mini的闲置状态噪音为14分贝(噪音划分的话:10~30分贝称为“寂静”)
断开电源线取下Mac Mini散热风扇。
新一代苹果Mac Mini散热风扇特写
卸下固定Mac Mini电脑WiFi天线的4颗螺丝(彩色圆圈为照片后期添加)
Mac Mini电脑WiFi天线的接头藏在这里
苹果Mac Mini电脑主板外的护板
苹果Mac Mini电脑主板上的接口,从左至右:硬盘连线、光驱连线(无光驱的服务器版机型中这里连接第二块硬盘),三处温度传感器连线以及红外线接收器连线
用两把螺丝刀插入主板上的“盲孔”,向外推即可取出苹果Mac Mini电脑主板
断开苹果Mac Mini电源线

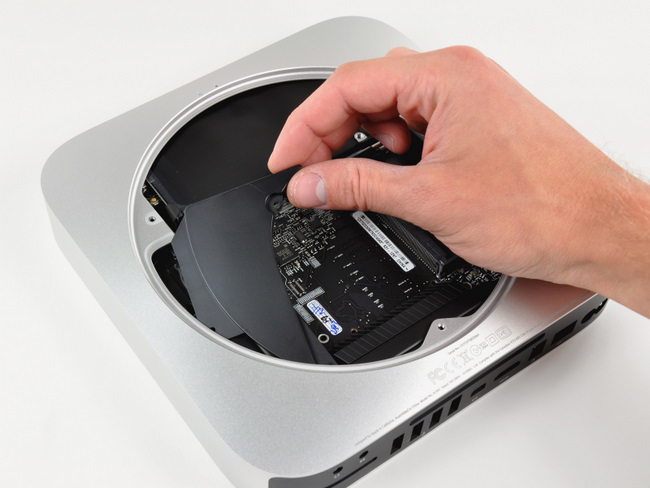

取出苹果Mac Mini电脑主板
苹果Mac Mini电脑主板正面特写
苹果Mac Mini电脑主板背面特写
苹果Mac Mini电脑内置音箱特写
取下苹果Mac Mini的无线网卡,要断开三条天线

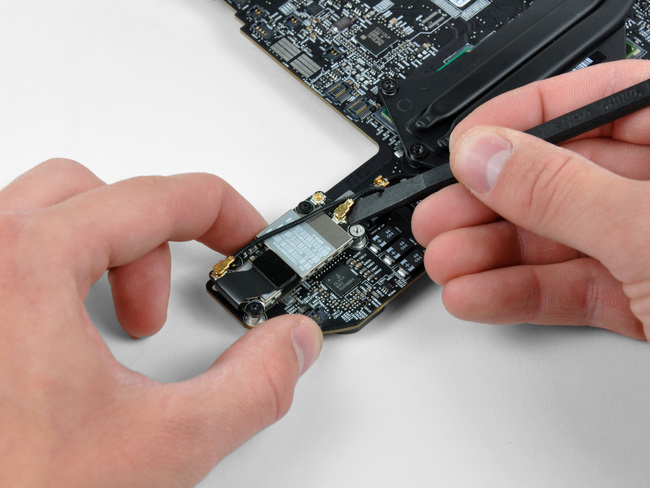

苹果Mac Mini的无线网卡特写,和Macbook笔记本里的AirPort Extreme无线网卡一样。支持802.11 a/b/g/n WiFi和蓝牙2.1+EDR。
拆解苹果Mac Mini的热管散热器

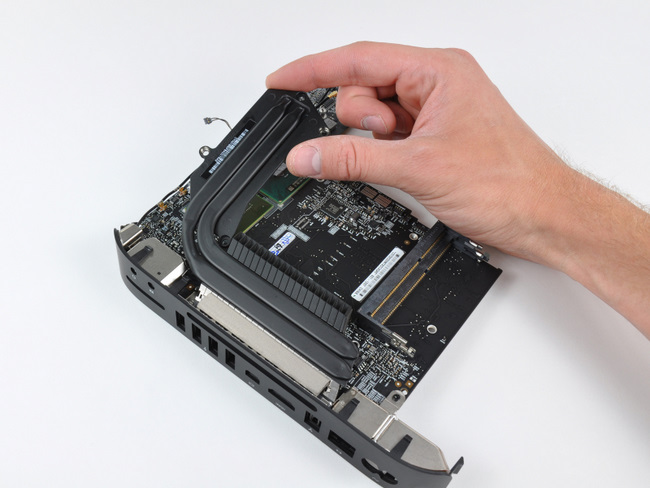

苹果Mac Mini的热管散热器,注意那一排导风管,能引导风扇的气流吹过整个热管散热器
拆卸苹果Mac Mini主板上的接口框架
拆卸苹果Mac Mini主板上的接口框架

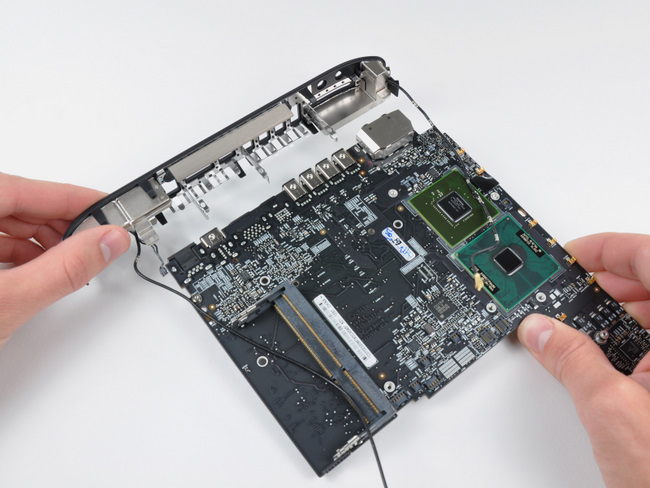

苹果Mac Mini电脑主板正面特写,左侧是Nvidia的GeForce 320M(MCP89)集成显卡芯片组,提供48个流处理器单元,共享256MB显存。右侧Intel Core 2 Duo P8600 处理器,主频2.4GHz,二级缓存 3MB。

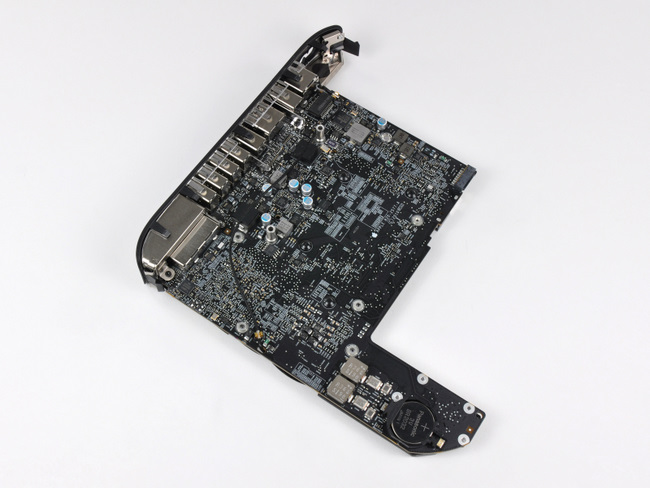

苹果Mac Mini电脑主板背面特写,可以看到台达LFE9249-R以太网变压器(蓝色),Broadcom BCM57765千兆以太网/读卡器控制器(红色),Cirrus 4206ACNZ音频控制器(青色)等芯片

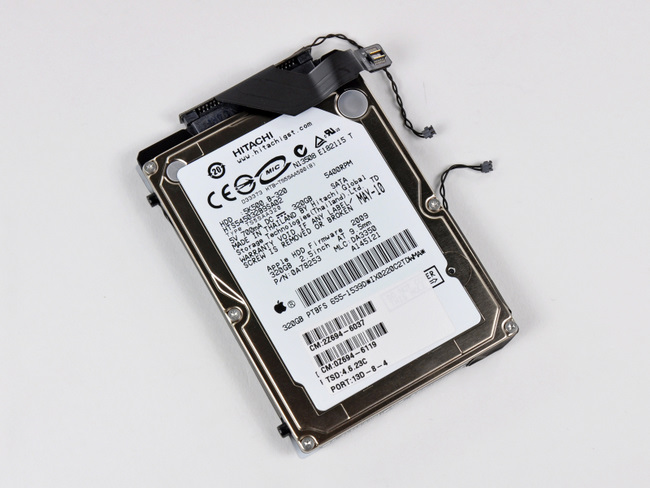

苹果Mac Mini电脑硬盘特写,日立5K500系列320GB 5400rpm 2.5寸SATA硬盘。
苹果Mac Mini的内置电源
苹果Mac Mini的内置电源特写,12V 7A,功率85瓦

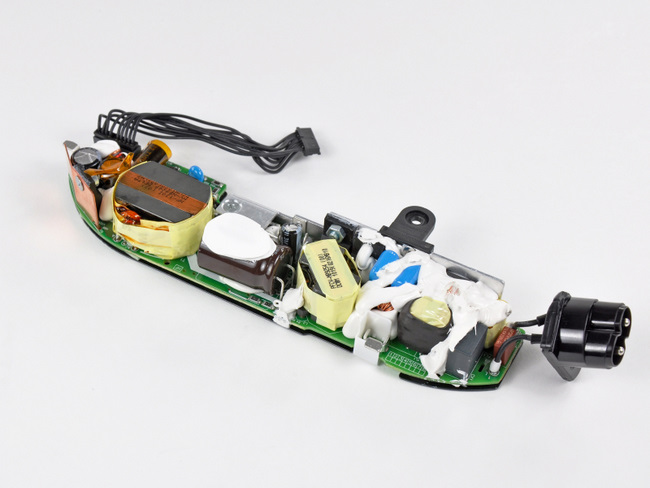

苹果Mac Mini的内置电源内部
取出苹果Mac Mini的光驱
苹果Mac Mini的吸入式光驱,支持DVD刻录,型号GA32N。
苹果Mac Mini的所有零件
