17寸苹果MacBook Pro笔记本电脑拆解组图
接上页《17寸苹果Macbook Pro笔记本电脑拆机组图1》

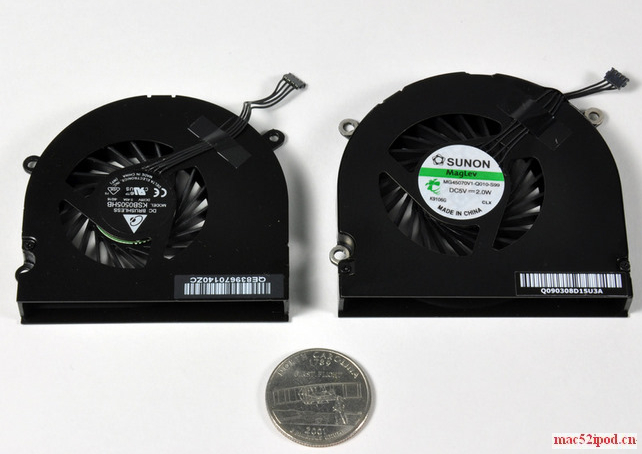

苹果MacBook Pro笔记本电脑散热风扇特写：左侧为15寸MBP的，右侧为17寸机型的。由Sunon建准制造，采用MagLev磁浮马达技术。

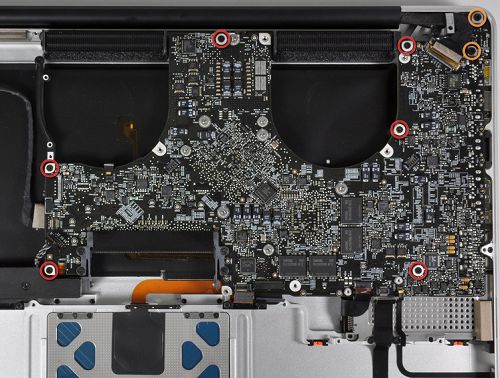

拆下主板固定螺丝，同样是彩色圆圈标识处。

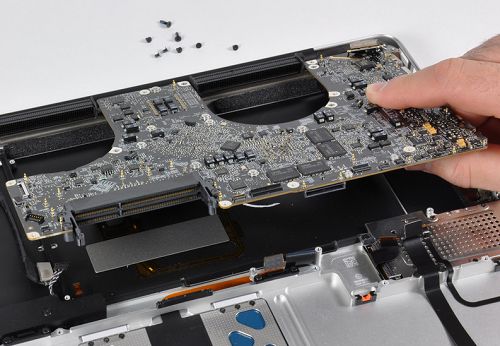

取下17寸苹果MacBook Pro笔记本电脑主板

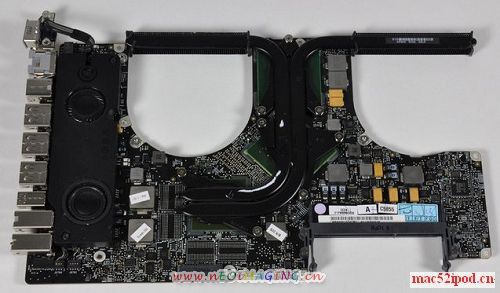

17寸苹果MacBook Pro笔记本电脑主板特写：左侧长方形黑色的是音箱，上方的黑色管片是热管

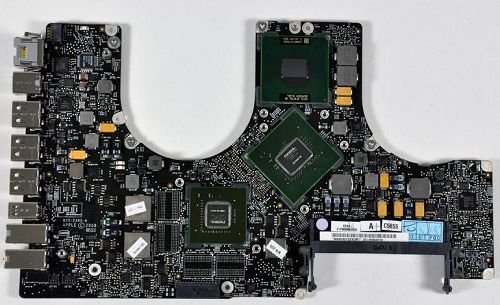

去除音箱和热管后“裸奔”的17寸苹果Macbook Pro笔记本电脑主板

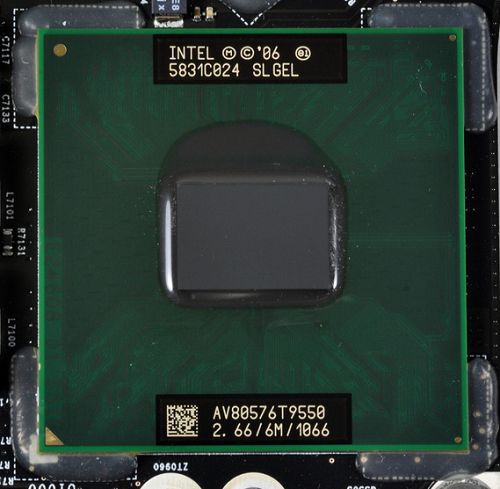

17寸苹果MacBook Pro笔记本电脑CPU特写，intel Core 2 Duo T9550处理器，主频2.66GHz， 6MB二级缓存，1066MHz前端总线。

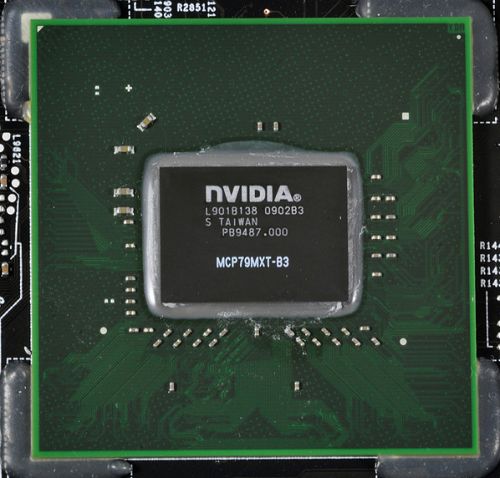

17寸苹果MacBook Pro笔记本电脑主板北桥芯片特写，Nvida L901B138 0902B3 PB9487.000 MCP79MXT-B3，MCP79 GeForce 9400M，共享256MB内存。PS：苹果笔记本采用集成、独立双显卡，这个是集成的9400M。

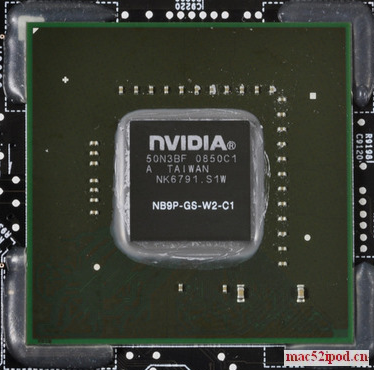

17寸苹果MacBook Pro笔记本电脑独立显卡GPU：NVIDIA GeForce 9600M GT，独立512MB GDDR3显存。

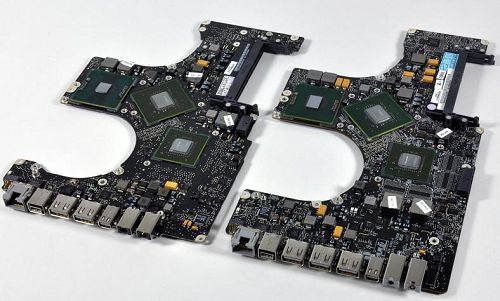

15寸苹果Macbook Pro笔记本电脑（左）与17寸机型（右）的主板对比

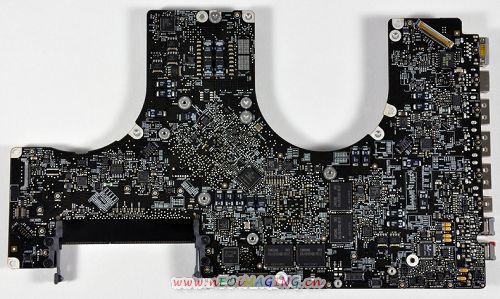

17寸苹果Macbook Pro笔记本电脑主板背面

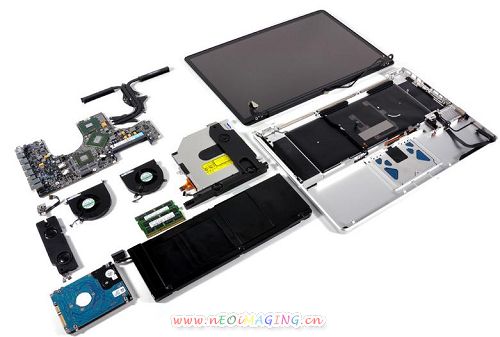

17寸苹果MacBook Pro笔记本电脑拆解零件全家福
·
