以前说过《苹果电脑Macbook Pro笔记本拆解》那是15寸的,新的17寸苹果Macbook Pro笔记本电脑已经有了具体介绍及照片、视频,今天更进一步,拆解苹果“旗舰”笔记本:17寸Macbook Pro。照片很多,加载可能慢点,请耐心点。

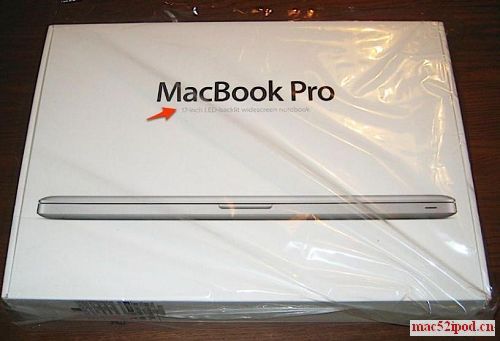

17寸苹果MacBook Pro笔记本电脑包装箱
17寸苹果MacBook Pro笔记本电脑拆解组图--包装箱

17寸苹果MacBook Pro笔记本电脑拆解组图:外壳

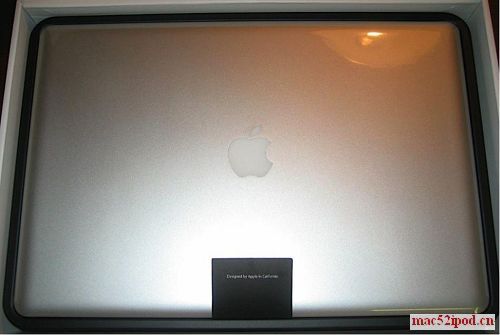

17寸苹果MacBook Pro笔记本电脑拆解组图:开箱照

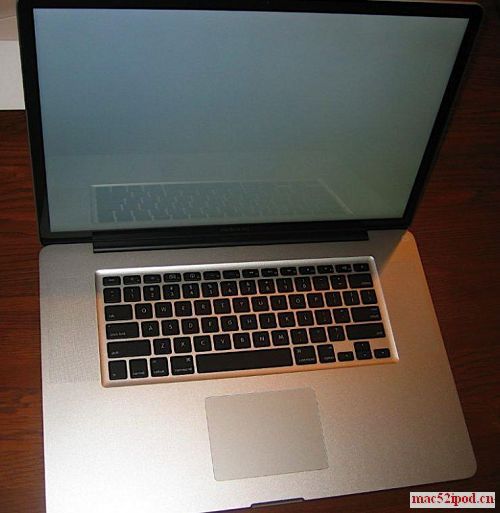

17寸苹果MacBook Pro笔记本电脑拆解组图:拆机前
17寸苹果MacBook Pro笔记本电脑拆解组图:拆机前拍一张留念

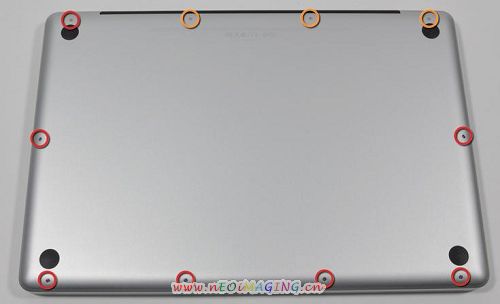

17寸苹果MacBook Pro笔记本电脑拆解组图:卸下螺丝
开始拆机了:底部需要卸下的螺丝共计10颗,图中红圈处螺丝为3mm长,橙圈处为14mm长。

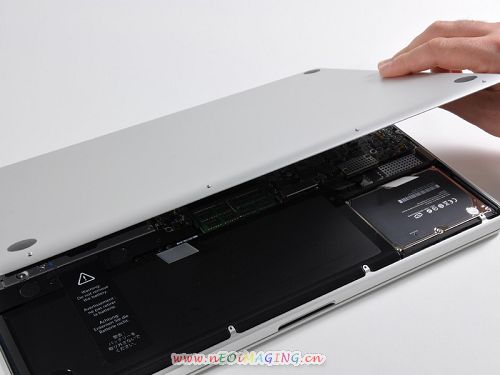

17寸苹果MacBook Pro笔记本电脑拆解组图:取下底盖
打开底盖17寸苹果Macbook Pro笔记本电脑底盖

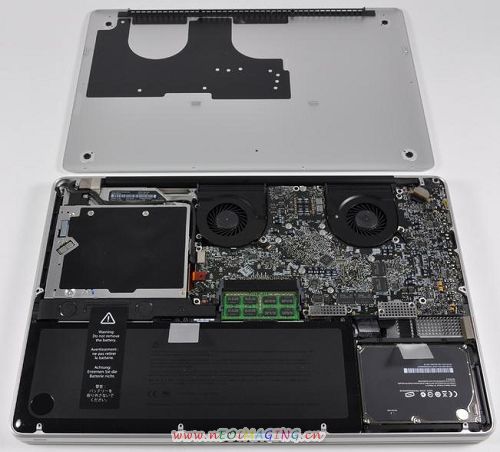

17寸苹果MacBook Pro笔记本电脑拆解组图:内部第一印象
17寸苹果Macbook Pro笔记本电脑内部一览

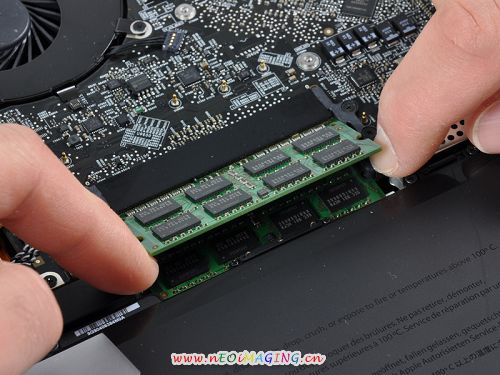

17寸苹果MacBook Pro笔记本电脑拆解组图:内存
17寸苹果MacBook Pro笔记本电脑内存特写,两条DDR3 1067MHz内存,每条2GB

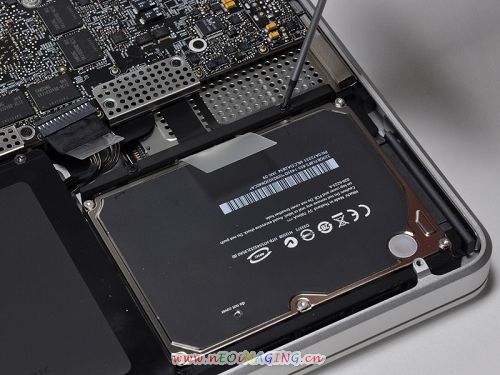

17寸苹果MacBook Pro笔记本电脑拆解组图:硬盘
17寸苹果MacBook Pro笔记本电脑硬盘特写

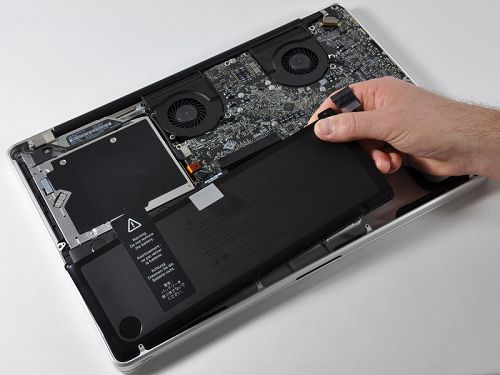

17寸苹果MacBook Pro笔记本电脑拆解组图:电池
17寸苹果MacBook Pro笔记本电脑电池特写:12820mAh:注意,苹果笔记本的电池是长方形的,比PC的圆柱形电芯更能有效利用空间

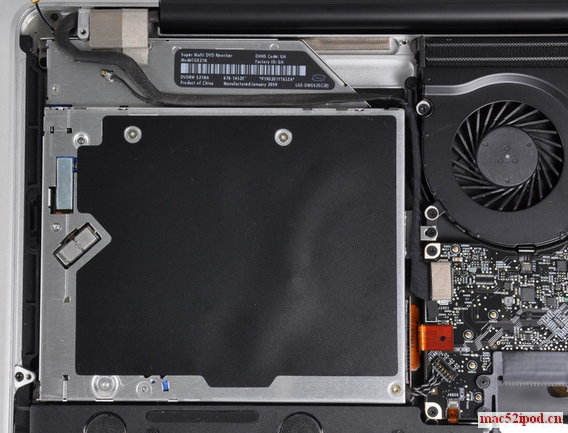

17寸苹果MacBook Pro笔记本电脑光驱特写
17寸苹果MacBook Pro笔记本电脑光驱特写

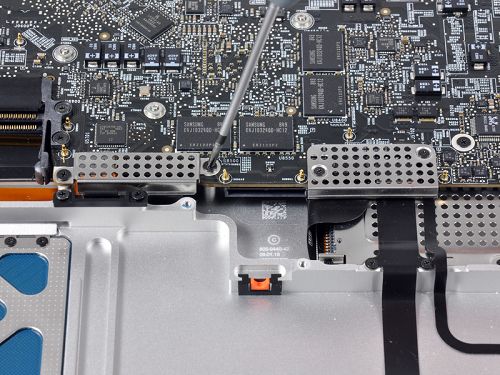

17寸苹果MacBook Pro笔记本电脑拆解组图:金属护板
拆下金属护板(用于保护键盘、硬盘、触摸板等设备的数据线)
下页继续
